天然橡膠（NR） 以橡膠烴（聚異戊二烯）為主，含少量蛋白質、水分、樹脂酸、糖類和無機鹽等。 彈性大，定伸強度高，抗撕裂性和電絕緣性優(yōu)良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在綜合性能方面優(yōu)于多數(shù)合成橡膠。缺點是耐氧和耐臭氧性差，容易老化變質；耐油和耐溶劑性不好，第抗酸堿的腐蝕能力低；耐熱性不高。使用溫度范圍：約－60℃～＋80℃。 制作輪胎、膠鞋、膠管、膠帶、電線電纜的絕緣層和護套以及其他通用制品。特別適用于制造扭振消除器、發(fā)動機減震器、機器支座、橡膠－金屬懸掛元件、膜片、模壓制品。

天然橡膠造粒機具有剪切均勻、高分散、高填充、拉伸熔體等特點。且綜合了單、雙螺桿擠出機的優(yōu)點和工作原理，加上一整套的螺紋組合元件及配套設備，使其應用更廣泛，在一部機器上，可以做到混料、混煉、塑化、分散、剪切、拉伸、脫氣、造粒，使得熔體在機器中流動的界面面積遠遠大于一般的剪切流動。

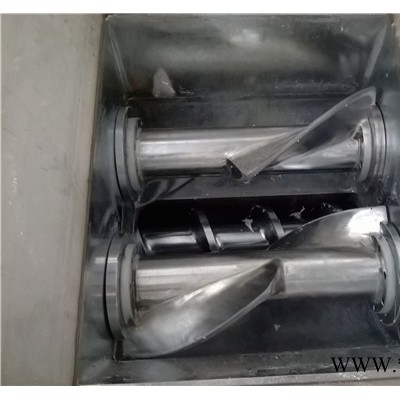

天然橡膠造粒機螺桿作為擠出系統(tǒng)的主要零件，需在高壓、高溫的機筒內(nèi)作大扭矩的旋轉動作，因此用于制造螺桿的合金鋼材需要有很高的力學強度、能承受巨大的扭矩并在高溫條件下工作不變形，且經(jīng)熱處理后要有很高的表面硬度，能抵抗較大摩擦力的磨損。目前，國內(nèi)多用合金鋼38CrMoAl鋼材制造螺桿，經(jīng)調質處理，硬度為HB260-290，然后再對表面進行滲氮處理，滲氮深度可達0.3-0.6mm，表面硬度>HV740，螺桿的脆性≥2級。
