NO.

名稱

數量

產品與安裝說明

1

油缸

1

內部裝活塞、兩端裝油缸端蓋，由拉桿拉緊，液壓油通過油缸端蓋油孔進入油缸，使活塞在油缸內部左右往返運動。

2

活塞

1

活塞兩邊接柱塞桿，通過壓蓋固定。裝于油缸內部，在油缸左右往返運動，活塞工作動力來自液壓油在油缸內部的進出推壓。

3

油路板

1

油路板安裝于油缸端蓋的油孔面，另外一邊安裝電磁換向閥，油管口通過油管接通油泵。

4

電磁換向閥

1

電磁換向閥是液壓油通過油路板進出油缸的方向控制部件，其控制活塞的左右往返運動對增壓泵的增壓有十分關鍵的作用。

5

高壓維修組件

1

由4pcs高壓環、O型圈、合金環組成一套，安裝于高壓缸體內部，內環套柱塞桿，起高壓水密封作用。

6

低壓油封組件

1

有多個密封圈組成的安裝套件，裝在油缸端蓋多個油孔、各零件接觸面處，保障液壓油不外漏。

7

油缸端蓋

2

油缸端蓋通過四組拉桿安裝在油缸兩端，各油孔處配低壓密封圈，進出油孔口面裝油路板，柱塞桿從其中心孔穿過。

8

換向感應組件

2

由換向推桿、換向彈簧、感應器等組成，從外側入口裝至油缸端蓋上換向執行孔內，通過固定座固定。

9

油缸端蓋拉桿

4

拉桿穿入兩邊油缸端蓋角上圓孔，兩邊扭螺母，作用于拉緊油缸端蓋、使之與油缸結合穩定牢固。

10

柱塞桿

2

直徑較大的一邊裝入活塞凹槽處，套入壓蓋后使用卡簧卡入活塞內側凹槽后安裝穩定，在高壓缸體內運動與高壓密封接觸，對產品光潔度要求較高。

12

高壓缸體

2

高壓缸體是高壓水的產生源位置，產生的壓力越高，高壓缸體承壓越高，對高壓缸體的材料要求越高。高壓缸體安裝在油缸端蓋朝外的一邊。

13

高壓缸內襯套

2

高壓缸內襯套在高壓密封組裝入前裝入高壓缸體，起穩固兩邊高壓密封組不移動的作用。

14

止回閥體

2

止回閥體是承載低壓水進入高壓缸體、高壓水推向單向閥、高壓管的重要零件。止回閥體上安裝低壓維修包，通過高壓缸端蓋緊鑲至高壓缸部。

15

單向閥體

2

單向閥體內裝高壓彈簧、高壓閥芯，接在止回閥體后面，高壓水通過推動高壓閥芯后轉入高壓管，單向閥體與高壓管的連接方式為卡接，通過壓緊螺套。

16

高壓缸端蓋

2

高壓缸端蓋上有低壓水進口孔，并把止回閥體接至高壓缸體一邊，接通水管后，低壓水從高壓缸端蓋進入止回閥體，再進入高壓缸體。

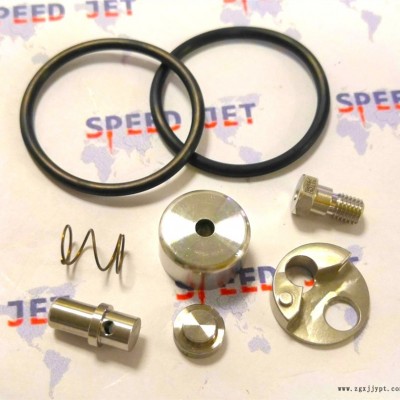

17

止回閥維修組件

2

由高壓閥芯、閥墊、彈簧、低壓閥片、閥蓋、螺釘、O型圈組成，使高壓水、低壓水在止回閥體、單向閥體內單向流動。

備注

本清單以FLOW福祿水刀增壓泵風格舉例說明，個別品牌風格的有少數不一致地方，如Jet Edge杰特風格的增壓器，包含以上組成配件，另外不同之處是其高壓缸體安裝方式為拉桿拉緊式，比FLOW福祿水刀多8pcs高壓缸體拉桿組件。
