品牌	興能
型號	各種
加工定制	事
結構形式	各種
額定電壓	100W
額定頻率	50HZ
母線額定電流	100
產品認證	是

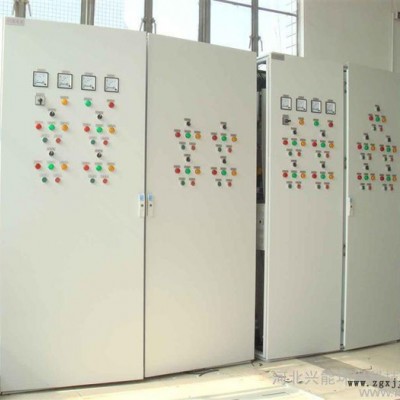

PLC控制柜的基本結構
PLC控制柜實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，如圖所示：
　　1．中央處理單元（CPU）
中央處理單元（CPU）是PLC 的控制中樞。它按照PLC 系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據：檢查電源、存儲器、I/O 以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤，當PLC 投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O 映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O 映象區或數據寄存器內。等所有的用戶程序執行完畢之后**將I/O 映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。
為了進一步提高PLC控制柜 的可靠性，近年來對大型PLC 控制柜還采用雙CPU 構成冗余系統，或采用三CPU 的表決式系統。這樣，即使某個CPU 出現故障，整個系統仍能正常運行。
　　2．存儲器
存放系統軟件的存儲器稱為系統程序存儲器。
存放應用軟件的存儲器稱為用戶程序存儲器。
（1） PLC 常用的存儲器類型
1）RAM （Random Assess Memory）
這是一種讀/寫存儲器（隨機存儲器）其存取速度**由鋰電池支持。
2）EPROM （Erasable Programmable Read only Memory）
這是一種可擦除的只讀存儲器在斷電情況下存儲器內的所有內容保持不變。（在紫外線連續照射下可擦除存儲器內容）
3）EEPROM（Electrical Erasable Programmable Read only Memory）
這是一種電可擦除的只讀存儲器。使用編程器**能很容易地對其所存儲的內容進行修改。
（2） PLC存儲空間的分配
雖然各種PLC的CPU的**大尋址空間各不相同，但是根據PLC的工作原理其存儲空間一般包括以下三個區域：
系統程序存儲區
系統RAM 存儲區（包括I/O 映象區和系統軟設備等）
