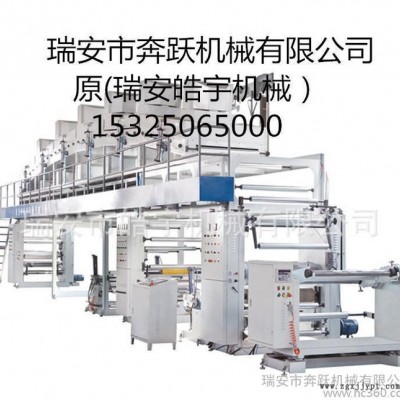

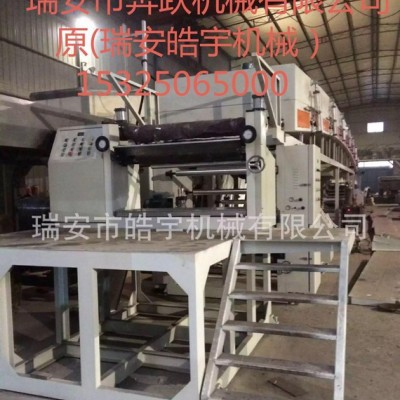

GF-1650型干式復合機

一、用途

本機參照日本富士機型的優點而開發研制的干式復合機，主要適用于BOPP、PET、尼龍、CPP、CPE、鋁箔等卷狀薄膜材料的兩層或多層復合的產品，形成一種具有高強度、高保鮮和耐蒸煮等優良特性的包裝材料。

二、主要技術參數

三、性能及特點

1．整機采用四電機變頻控制，提高整機的張力可靠性。

2．放卷、上膠涂布、復合牽引、收卷四段閉環恒張力控制。

3.高精度網紋輥涂布系統，氣動刮刀，均勻輥、膠劑循環裝置，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。

4．烘箱加熱方式分別為：電加熱，四段氣頂式恒溫烘箱，進出風分層，負壓設計，風力強勁，干燥徹底,二次回風，既節約能源，又減少了殘留溶劑的含量。

4．烘箱內導輥采用主動與被動式，傳動采用同步帶輪傳動式，減少材料拉伸和變形。

5**放卷采用EPC糾偏；膜出烘箱后也采用EPC斜向糾偏。

6．高精度背壓三輥式復合裝置，復合輥采用夾層導熱油循環中間電熱管加熱式，使復合更均勻更老固。

8．通過冷卻輥使復合膜更平整、挺刮。

9．收放軸采用脹子式氣脹軸，為了裝卸料操作方便。

四、要求

A、根據客戶的不同要求特殊定制機器（有限寬度范圍為300-2000mm）

B、收放架形式分別為：手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇

C、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比

五、工藝流程

基材放卷--涂布單元---干燥單元--牽引單元--收卷機
