【產品介紹】

虹吸排水系統介紹

一、虹吸雨水排水系統原理介紹

    虹吸排水系統在降雨初期，天溝內積水深度尚未達到斗前水深時，整個排水系統工作狀況與重力排水系統近乎類似。隨著降雨強度的增加，當天溝內積水深度達到雨水斗斗前水深時，由于采用了科學設計的氣水分離式雨水斗，通過控制進入雨水斗的雨水流量和調整流態減少漩渦，從而極大地減少了雨水進入排水系統時所夾帶的空氣量，使得系統中排水管道呈滿管流狀態，這時利用建筑物屋面的高度和雨水所具有的勢能，在雨水連續流經過懸吊管末端轉入雨水立管跌落時形成負壓，從而產生物理學上的虹吸現象，天溝積水在管道內負壓的抽吸作用下以較高的流速迅速排至室外。

1.2 虹吸排水系統與傳統重力排水系統的區別

虹吸排水特點：

    1、只要滿足計算要求，單系統所帶雨水斗個數不限；

    2、雨水斗流量大，氣水分流，排水速度快效果好；

    3、懸吊管呈水平狀態，無需做任何坡度，施工方便；

    4、立管管徑小，數量少，便于裝修；

    5、埋地管少，地面開挖工作量小，有效縮短工期；

傳統重力排水特點：

     1、單系統所帶雨水斗個數受限；

     2、雨水斗流量小，氣水合流，排水效果差；

     3、立管管徑大，數量多，交叉施工易打架；

     4、埋地管多，土建工作量大，地溝易返水

2．系統構造及工作狀況

2.1 綜述

    虹吸雨水排水系統一般由虹吸式雨水斗、無坡度懸吊管、立管和雨水出戶管（排出管）組成。形成虹吸式屋面雨水排放的前提條件是：必須具備擁有良好氣水分離裝置的有壓流雨水斗。在設計降雨強度下，雨水斗不摻入空氣，降雨過程中利用雨水斗與出戶管之間的高度差所形成的勢能產生虹吸，經排水系統，引至戶外落水井。在這一過程中，排水管道中是滿管流的壓力流狀態，因此，把這樣的系統稱為虹吸雨水排水系統。

    虹吸雨水排水系統管內壓力和水的流動狀態是不斷變化的。降雨初期，雨量一般較小，懸吊管內是一有自由液面的波浪流。根據雨量大小的不同，部分情況下初期無法形成虹吸作用，是以重力流為主的流態。隨著降雨量的增加，管內逐漸呈現脈動流，拔拉流，進而出現滿管氣泡流和滿管氣水混合流，直至出現水的單向流狀態。

   降雨末期，雨水量減少，雨水斗斗前水深降低到某一特定值（根據不同的雨水斗產品設計而不同），雨水斗逐漸開始有空氣摻入，排水管內的虹吸作用被破壞，排水系統又從虹吸流狀態轉變?yōu)橹亓α鳡顟B(tài)。在整個降雨過程中，隨著降雨量的增加或減小，懸吊管內的壓力和水流狀態會出現反復變化的情況。與懸吊管相似，立管內的水流狀態也會從附壁流逐漸向氣泡流，氣水浮化流過渡，**終在虹吸作用形成的時候，出現接近單向流的狀態。

2.2 雨水斗

    一般來說，雨水斗的設計是整個虹吸系統的能否按設計要求工作的關鍵所在之一，它的穩流性越好，產生虹吸所需的屋面匯水高度越低，總體性能**越優越。

   標準型的雨水斗，它是由雨水斗斗體，整流器，導流罩組成。另外根據需要可提供通用型的絕緣底座，固定件，法蘭片，焊接片，防火保護帽，微型加熱電圈等配件。常用雨水斗的材質一般為HDPE、鑄鐵或不銹鋼。其各部分有不同的結構功能。雨水斗置于屋面天溝中，降雨過程中，雨水通過導流罩四周進入雨水斗，當屋面匯水達到一定高度時，雨水斗內的整流裝置將阻擋空氣從外界進入同時消除渦流狀態，使雨水平穩地進入排水管。虹吸雨水斗減小了天溝的積水深度，使屋面承受的雨水荷載降至**小，同時提高了雨水斗的額定流量。

   目前的產品，完全可以做到部分通用。它的**大優點在于對于不同功能及材料的屋頂系統，產品具有廣泛的適用性。換句話說，一種雨水斗通過與相應的配件組合**能適合不同的屋頂，例如：混凝土屋頂，金屬屋頂，木屋頂，考慮人行走或綠化的屋頂，屋面不平呈梯形結構的屋頂?shù)?。雨水斗是整個虹吸系統的關鍵部分。對于整個虹吸式屋面雨水排放系統而言，主要的**是要避免空氣通過雨水斗進入整個系統。如果空氣直接進入雨水斗，會在管道內形成氣團，這樣會大大降低系統排水效率，**終和傳統重力式排水系統一樣。因此，虹吸式屋面雨水排放系統所采用的雨水斗必須具有優化設計的反渦流功能的蓋罩，防止空氣通過雨水斗入口處的水流帶入整個系統，并有助于當斗前水位升高到一定程度時，形成水封完全阻隔空氣進入。

雨水斗的設計安裝也有一定嚴格的要求:

    1、雨水斗之間距離一般不大于20米。

    2、平屋頂上如果是沙礫層，雨水斗格柵頂蓋周圍的沙礫厚度不能大于60mm，**小粒徑必須為15mm。

    3、如果雨水斗是安裝再檐溝內，且采用焊接件的話，檐溝的寬度至少是350mm，檐溝內的雨水斗安裝開口為70mm x 270mm至290mm x 290mm。

    4、如果雨水管是安裝在混凝土屋頂面層內，那么屋頂至少有160mm厚。

    5、斷面呈連續梯形的屋面雨水斗開口，為安裝固定件，尺寸必須是280mm x 280mm，如果開口大于300mm x300mm，屋頂則需加固。

    6、如果屋頂是混凝土的，雨水斗下連的雨水管管徑至少是35mm (用電焊管箍連接件連接)，與此對應的屋頂厚度是180mm至190mm。

    7、帶隔離層的屋頂隔離層厚度至少40mm。如果隔離層厚于180mm，雨水斗的底座必需延伸至能與管徑56mm的連接管相連的恰當長度。

2.3 系統管道

    管道作為虹吸式屋面雨水排放系統主要的部分，必須確保系統安全可靠，高效持續的運行。虹吸式系統作為一個特殊的排水系統，其管道必須保證完全的密封性，并且做到盡可能降低噪聲，吸收震動，抗擊沖擊外力，很大程度滿足抗溫度變化引起的形變。

        管道的完全抗?jié)B漏并不意味著系統密封性得到滿足。一般情況下，對于抗?jié)B漏的要求是允許發生小范圍的滲漏，只要有補救措施即可。但是虹吸系統一旦發生滲漏，并不易發現。當突然出現暴雨的時候，則可能立即造成整個系統崩潰。進而因?yàn)槲菝嬗晁疅o(wú)法及時排放，超過屋面可負荷的荷載強度，引起屋面坍塌。

       當然，微小的不密封并不一定會造成滲漏，但是足以造成漏氣，一旦排水管道內出現氣團，虹吸排水的效率馬上大大降低，嚴重的會破壞虹吸作用。由于虹吸系統是利用負壓排水的，因此管道的管壁必須具備相當?shù)某袎耗芰?。但是也不是完全的剛性體。因?yàn)楹缥到y(tǒng)的負壓一般不大于-0.08Mpa。過大的負壓會導致管內水流流速過快，發生氣蝕現象，對于金屬管道或者是金屬質地的連接處產生極大的傷害（-0.09Mpa已經接近氣蝕的臨界值）。同時負壓過高也會給系統帶來極大的震動，減少系統的使用壽命。

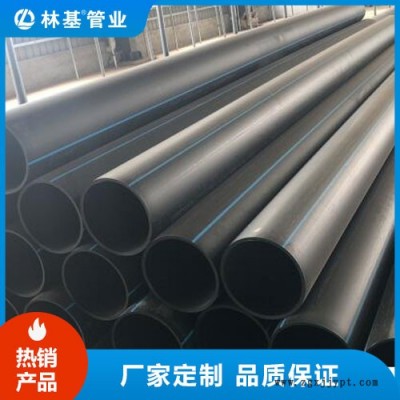

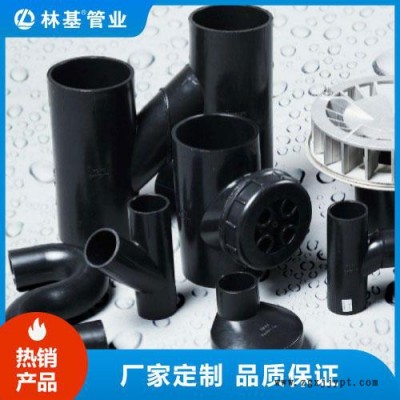

HDPE管材的優勢

        承壓性能良好，管壁在外荷載作用下，不會破裂。能抵抗沖擊壓力，減少水錘沖擊破壞，保證系統的安全運行，維持系統排水所需要的負壓。

管道連接方式方便靈活。管道可根據需要，采用不同的連接方法，如：對焊、電焊管箍連接、法蘭連接、螺紋連接、伸縮管接頭等。HDPE管道是在熱力條件下生產的，材料本身的張力在制造過程中已消減，所以成品以后可能產生的尺寸微變不會有任何危害，將熱脹冷縮引起的危害降至**小。從物理和化學性質上看，HDPE管道的防腐能力極強，不受各種酸、堿、鹽所引起的電化學反應的影響。HDPE管道比金屬管更耐磨損?？箻O端溫度在 – 400c ～1000c。管子重量輕，施工方便，可以事先預制，安裝工效大大提高。

HDPE管作為一種新型的節能管材，從我國目前建筑行業住宅產業化，設計標準化，材料集約化，建筑生產施工工廠化，管理科學化的發展趨勢來看，是有很大的發展?jié)摿Α?

2.4 固定系統

安裝固定系統的主要功能是固定管道。

        虹吸排水管道系統的固定裝置包括與管道平行的方形鋼導軌，管道與方形鋼導軌間的固定管卡(水平管按十倍管徑計算，立管按十五倍管徑計算)，用于固定鋼導軌的吊架及鍍鋅角。安裝固定系統還包括管卡配件，這些配件可以固定管道的軸向，利用錨固管卡安裝在管道的固定點。氣水混合流的排水過程中，有一個非常重要的要求，是關于在系統各部位內負壓的限制，規定負壓不得低于-0.8公斤。其原因在于，當負壓在-0.92公斤左右時，系統內的氣泡會在壓力的作用下破裂，使整個管道說系統產生劇烈振動。 因此，為保證系統的正常運行，管道振動的危害是一個不容忽視的問題。如果振動不加以防范，可能會影響減少建筑結構的使用壽命，也可能會導致整個系統的破壞。安裝固定系統的主要功能之一是吸收這些振動，從而避免振動對建筑結構產生影響。

        由于溫度的變化，管道必然會發生熱脹冷縮的現象。在系統內部形成拉力或壓力，對于管道連接處形成作用。 安裝固定系統可以防止在剛性安裝的排放系統中，由于熱脹冷縮受到阻隔而產生的力會對建筑結構的破壞，吸收熱脹冷縮導致的管道位移。同時，還可以避免管道因?yàn)閼覓焓芰Χ冃?。無論是系統震動帶來的外力，還是熱脹冷縮引起的內力，甚至是懸掛管道承受的重力，都由連接件傳至方形導軌，避免引起系統的變化，減少對于建筑結構的影響。

        固定系統除了可以起到固定管道，轉移管道應力的作用，還有助于增加屋面到水平管的間距，而不影響管道的水平受力。

    總而言之，固定系統雖然是虹吸式雨水排放系統的輔助部分，卻起到至關重要的保護的作用.
