材質(zhì)	尼龍
產(chǎn)品名稱	PA66 美國(guó)杜邦 103HSL 耐熱 擠出 阻燃pa 尼龍66
級(jí)別	一級(jí)
牌號(hào)	103HSL

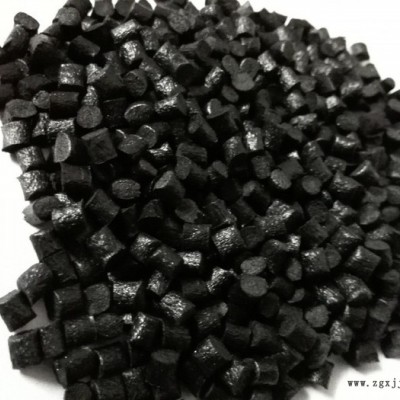

形態(tài)	顆粒
顏色	本色
用途級(jí)別	阻燃級(jí)
產(chǎn)地/廠家	美國(guó)杜邦
品牌	美國(guó)杜邦
特性級(jí)別	阻燃級(jí)

產(chǎn)品名稱： PA66（聚酰胺66或尼龍66），同PA6相比，PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。聚酰胺樹(shù)脂，英文名稱為polyamide，簡(jiǎn)稱PA。俗稱尼龍(Nylon)，它是大分子主鏈重復(fù)單元中含有酰胺基團(tuán)的高聚物的總稱。為五大工程塑料中產(chǎn)量**大、品種**多、用途**的品種。尼龍中的主要品種是尼龍6和尼龍66，占**主導(dǎo)地位，尼龍6為聚己內(nèi)酰胺，而尼龍66為聚己二酰己二胺，尼龍66比尼龍6要硬l2%；其次是尼龍11，尼龍12，尼龍610，尼龍612，另外還有尼龍1010、尼龍46、尼龍7、尼龍9、尼龍13，新品種有尼龍6I、尼龍9T和特殊尼龍MXD6（阻隔性樹(shù)脂）等，尼龍的改性品種數(shù)量繁多，如增強(qiáng)尼龍、單體澆鑄尼龍（MC尼龍）、反應(yīng)注射成型(RIM)尼龍、芳香族尼龍、透明尼龍、高抗沖（超韌）尼龍、電鍍尼龍、導(dǎo)電尼龍、阻燃尼龍，尼龍與其他聚合物共混物和合金等，滿足不同特殊要求，廣泛用作金屬，木材等傳統(tǒng)材料代用品。

產(chǎn)品參數(shù)

性能項(xiàng)目		試驗(yàn)條件[狀態(tài)]	測(cè)試方法	測(cè)試數(shù)據(jù)	數(shù)據(jù)單位
基本性能	吸水率		ASTM D-570	1.2	%
物理性能	模具收縮率	3.2mm	ASTM D-792	1.5	%
	比重		ASTM D-792	1.14	%
	阻燃性		UL 94	0.71	mm
機(jī)械性能	斷裂伸長(zhǎng)率		ASMT D-638	55	%
	IZOD沖擊強(qiáng)度		ASTM D-256	53	J/m
	拉伸強(qiáng)度		ASMT D-638	83	MPa
	彎曲模量		ASTM D-790	2830	MPa
電氣性能	介電常數(shù)	102Hz	ASTM D-150	3.6
	介電常數(shù)	106Hz	ASTM D-150	3.5
	損耗因數(shù)		ASTM D-150	0.01
	體積電阻率		ASTM D-257	1013	Ω.cm
熱性能	熱變形溫度	0.45MPa	ASTM D-648	210	℃
	熱變形溫度		ASTM D-648	65	℃
	熔點(diǎn)		ASTM D-3418	263	℃

工藝條件 干燥處理：如果加工前材料是密封的，那么**沒(méi)有必要干燥。然而，如果儲(chǔ)存容器被打開(kāi)，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105℃，12小時(shí)的真空干燥。 熔化溫度：260~290℃。對(duì)玻璃添加劑的產(chǎn)品為275~280℃。熔化溫度應(yīng)避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對(duì)于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結(jié)晶度將隨著時(shí)間而變化，為了保持塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。 注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計(jì)。 注射速度：高速（對(duì)于增強(qiáng)型材料應(yīng)稍低一些）。 流道和澆口：由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^(guò)早凝固。如果用潛入式澆口，澆口的**小直徑應(yīng)當(dāng)是0.75mm。典型用途 PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。 透明或不透明乳白色結(jié)晶形聚合物，具有可塑性。密度1．15g/cm3。熔點(diǎn)252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續(xù)耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數(shù)無(wú)機(jī)鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕。
