加工定制	是
品牌	成耀盛
類型	橡膠擠出成型機
型號	CYS200
電動機功率	5.5
別名	預成型機
適用范圍	可加工硅膠、丁晴膠、順丁膠、氯丁膠、三元乙丙橡膠、氟橡膠、再生膠等膠料制品
外形尺寸	5*1.15*1.64
重量	4000

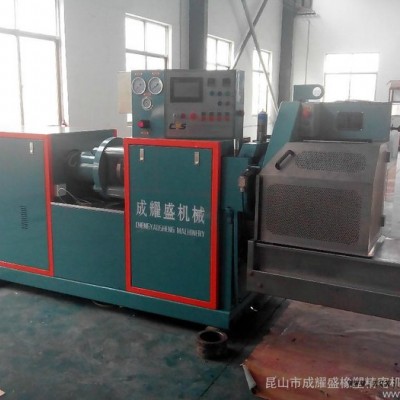

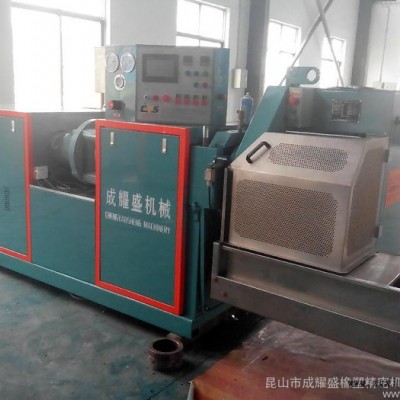

產品簡介

本企業生產的精密預成型機，整機性能穩定，設計合理，是高效率、高精度的膠胚生產設備，膠料適應性強，能擠出各種環形、矩形、條形以及異形的胚膠，每分鐘可切300個無搭接口，無氣泡制品，集過濾擠出，成型，切割，稱重，計數等多種功能于一體，特別適合生產橡膠雜件、橡膠制品、密封件、油封、氣門嘴、瓶塞、網球、鞋底等產品。

產品特點

擠出的膠胚接近成品的尺寸，形狀及重量，不浪費膠料。 通過更換機器口型，可方便、快捷地做出過去很難做出的結構件，為新產品開發提供有力技術支撐。 每分鐘可生產300個產品毛胚，高效率，低消耗，低成本，為縮短產品生產周期，降低產品成本提供了有力條件。 可加工硅膠、丁晴膠、順丁膠、氯丁膠、三元乙丙橡膠、氟橡膠、再生膠等膠料制品。

傳統工藝：煉膠→慮膠→擠出→切割→稱重→搭接→硫化→檢驗包裝

預成型機工藝：煉膠→使用預成型機快速精確生產出無氣泡的產品毛胚→硫化→檢驗包裝

本機	同類機
電腦自動控制，操作簡單	手動調節，不易操作
高效率，每分鐘達到300件	高效率，每分鐘達到200件
智能溫度調節，產品精度高	不能控溫
新型節電技術，每小時小于10千瓦	高耗能，每小時19千瓦
全進口配件，機器壽命長，故障率低	劣質配件，容易出問題
電子天平接入電腦，自動校準膠胚重量	普通天平，需手動校準



         技術參數

項目名稱	單位	CYS-200C	CYS-250C
料筒內徑	mm	200	250
總功率	KW	16	19
最大擠出壓力	Mpa	20.7	17
料筒最高溫度	℃	95	95
口型最大直徑	mm	125	190
膠坯重量范圍	g	0.3～200	0.3～2000
膠坯重量精度	％	±1.0	±1.0
一次裝膠量	㎏	20～25	60～70
切刀轉速	r/min	35～300	23～300
外形尺寸（L×W×H）	m	3.6×1.15×1.64	5×1.15×1.64
重量	T	3.0	4.0

機器結構

橡膠預成型是一種柱塞式為結構的機器，主要由擠出裝置、液壓系統、真空系統、水循環系統、電加熱系統、氣動系統和切割系統以及電控系統組成：

1、擠出裝置：由液壓缸、料筒、機頭等組成。



2、液壓裝置：選用高壓齒輪泵、流量閥，液壓缸的液壓油由流量閥控制，節流前后的壓差閥始終控制在一個恒定值，保證準確的控制擠切膠坯的重量。

3、氣動裝置：用來控制機頭開和關的動作。

4、真空系統：擠切膠料之前先行抽真空，排除機筒、機頭內部的空氣和膠料中夾雜的氣體，從而提高下一工序硫化制品的質量。

5、加熱系統：采用水循環加熱方式，溫度由數字式溫控器控制和顯示。保證機頭、料筒的溫度恒定。

6、切割裝置：由機架、電機、減速系統組成。切割電機采用變頻調速器達到無級調速，在機架下部安裝有傳送裝置。

7、采用高清液晶觸摸屏和PLC達到全自動控制運行。

8、采用電子稱反饋系統通訊控制，自動調節刀速，使切出的膠坯達到所需的重量。
