東莞市君和超聲波設備有限公司

      -熱板機及焊接樣品

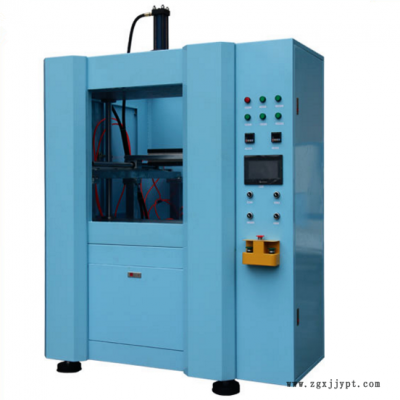

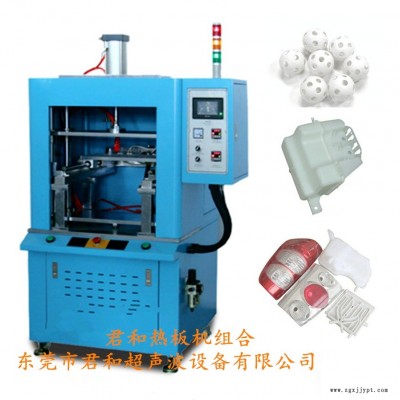

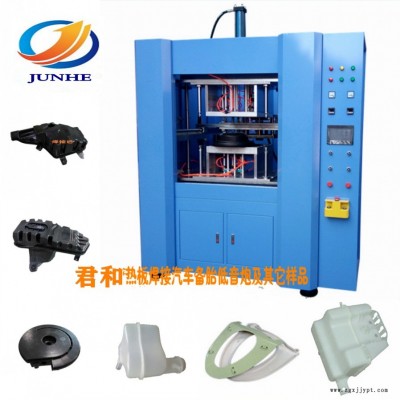

名稱：精密熱板式塑膠熔接機

型號：JH-26/XH-40/XH-50

機器特點：操作簡便，應用范圍廣。熔接后可達水密氣密的熔接效果。針對較大型或不規則型的工件熔接，無耗材（如：膠水，溶劑，粘和劑等）。采用人機界面配合PLC電腦控制系統，機器動作無誤，操作方便安全。速度快省人工效率高，比傳統快一倍。數字式的PID溫度控制功能，熔接溫度更加穩定。以直線導軌承載熱模，精密度高，品質有保障。CNC零件加工并組裝，垂直、水平符合精密要求。

適用塑料材質：PE、PP、尼龍、ABS、壓克力、POM等 汽車配件熔接：汽車尾翼車燈、方向燈、水箱、油箱，平衡環，保險杠，蓄電池盒，蓄電池濾清器，儀表盤、燃油箱、汽缸蓋罩、前后組合燈散熱護柵、通風管、遮陽板等汽車配件 其他塑料件熔接：洗衣機平衡環、洗衣鼓，吸塵器、智能馬桶蓋，家用電器、醫療容器及管件，洗碗機水箱、蒸汽燙斗、足浴盆、建筑模板、散熱器水室、大型LED燈，玩具洞洞球，浮球、香體露球、飛靶、化油器、圓型容器等熱塑性高分子材料及焊接面積尺寸大而復雜又必須水密、氣密、高強度的塑膠工件的熱熔接。

 機械原理： 在需要熔接的兩件塑性工件的熔接面用兩塊金屬板加熱，使塑件熔接面熔融；然后迅速移開熱金屬板，將上下二個塑件加壓，使熔接面融合、固化、合為一體。整機為框架形式，由上模板、下模板、熱模板三大塊板組成，并配有熱模、上下塑料冷模，動作方式為氣動控制?？筛鶕?jù)不同塑件大小設定加熱功率和模具尺寸實現多種塑膠工件焊接，操作簡單，使用方便。

 機械參數：

電源電壓：380V

功 率：10KW  12KW   15KW

壓板尺寸： JH-26:260*400mm

               JH-40:400*600mm

               JH-50:500*1000mm (可根據產品要求定制壓板尺寸)

溫控范圍：0——600℃ 驅動方式：氣動（或液壓、伺服）

氣壓要求：2.5Kpa 制動方式：自動（PLC+人機界面）

外形尺寸：1800mm(L)*1350mm(W)*1500mm(H)

機械重量：489KG  1160KG   1560KG

機械特型：

①可應用于大小不同的工件，無面積限制； 　

②可應用于任何焊接面上，無特別要求； 　

③焊接面可允許塑料余量補償，焊接強度得到保證； 　

④因應各種材料的需要，可調整焊接程序； 　

⑤夾具固定于相應的上、下壓板的位置上； 　

⑥在上、下壓板的動力、定位導向系統作用下，能高速、平穩無沖擊地使膠件觸到熱燙模進行熱燙，使膠件接合面材料至熔融狀態； 　

⑦可根據需求定制為垂直或平行熱板裝置；

⑧將熱燙模加熱板及上夾具、下夾具設計成為一個獨立組裝部件，便于安裝和搬運；

⑨主要部件均產用世界名廠產品，性能十分穩定；

⑩水平熱板設計的設備，熱板可作90°旋轉以便清潔；

⑾設備穩定性良好，能保證一致的焊接效果及工件加工后的高度精準；

⑿采用紅外線保護，確保生產安全。

◆交付方式：珠三角(東莞，深圳，會長，廣州)地區送貨至客戶所在地，廣東省外地區需支付貨運運費。

◆培訓計劃：免費培訓直至使用技術員完全掌握。

◆保 修 期：除人為損壞外，整機免費保修一年。

◆安 裝：機器為氣動，需配置空壓機，氣管及電源插座。
