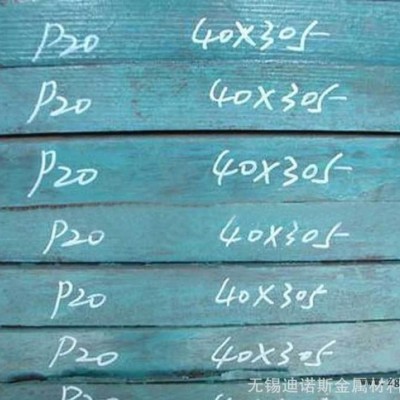

國產模具鋼:3Cr2Mo(P20)

使用標準:GB/T 1299-1985

熱作模具鋼，是引進美國的 P20中碳 Cr-Mo系塑料模具鋼。適用于制作塑料模和壓鑄低熔點金屬的模具材料。此鋼具有良好的可切削性及鏡面研磨性能。P20已預先硬化處理至285-330HB(30-36HRC)，與瑞典618德國GS-2311狀態相當，可直接用于制模加工，并具有尺寸穩定性好的特點，預硬鋼材才可滿足一般用途需求，模具壽命可達50W模次。

3C r2Mo鋼的化學成分(GB/T1299-2000)w/%

● 真空脫氣精煉處理鋼質純凈，適合要求拋光或蝕紋加工塑膠模。

● 預硬狀態供貨，無需在熱處理可直接用于模具加工，縮短工期。

● 經鍛軋制加工，組織致密，**超聲波檢驗，無氣孔，針眼缺陷。

1) 密度: 7.31g/cm3。

2) 線脹系數:溫度 18 ~100℃/18 ~200°C/18 ~300°C/18 ~400°C/18 ~500°C/18 ~600℃/18 ~700℃, 線脹系數 11.9 ×10-6K-1/12.20 ×10-6K-1/12. 50×10-6K-1/12. 81 ×10-6K-1/13.11 ×10-6K-1/13.41×10-6K-1/13.71×10-6K-1

3) 彈性模量: (20°C) 212000MPa, 切變模量 (室溫) 為825000MPa, 泊桑比0.288

4) 熱導率: 溫度20℃/100℃/200°C/300°C/400°C,熱導率36.0 [W/ (m·K)] /33.4[W/ (m·K)]/31.4[W/ (m·K)]/30.1[W/ (m·K)]/29.3[W/ (m·K)]

為提高模具壽命達到80萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現。淬火時先在500-600℃預熱2-4小時，然后在850-880℃保溫一定時間(至少2小時)，放入油中冷卻至50-100℃出油空冷，淬火后硬度可達50-52HRC，為防止開裂應立即進行200℃低溫回火處理，回火后，硬度可保持48HRC以上

氮化處理可得到高硬度表層組織，氮化后的表層硬度達到650-700HV

(57-60HRC)模具壽命可達到100萬次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。

3C r2Mo鋼的預先熱處理曲線示于圖4-4-1和圖4-4-2

3C r2Mo鋼推薦的淬火曲線示于表4-4-6.與淬火有關曲線示于圖4-4-3~圖4-4-6

表4-4-6 3C r2Mo鋼推薦的淬火規范
