型號：其他； 產(chǎn)地/廠商：聊城； 產(chǎn)品規(guī)格：RF-505； 包裝規(guī)格：25kg； CAS：91051-01-3； 用途、使用范圍：橡膠分散劑； 灰份：8； 比重：1.15

白炭黑胎面膠專用加工助劑（RF-505）



   描述:

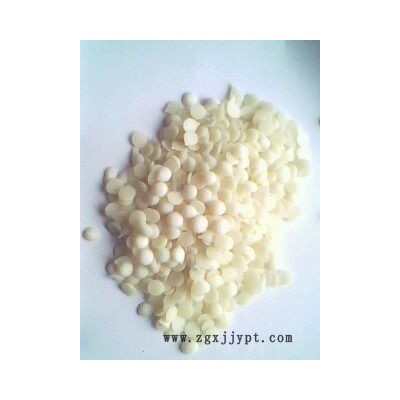

本品為鋅皂、碳?xì)浠衔锛盎钚晕镔|(zhì)的混合物，外觀為淺棕色皂粒，無毒，不溶于水。該產(chǎn)品作為一種高效的白炭黑胎面膠用加工助劑，可替代多家國內(nèi)外生產(chǎn)的品牌復(fù)配型加工助劑，質(zhì)優(yōu)價(jià)廉（如萊茵化學(xué)產(chǎn)加工助劑ST）。

指標(biāo)：

Melting point熔點(diǎn) ℃	99±5
Ash content 灰分%	7-11
Specific Gravity比重g/cm3	1-1.25
備注	該產(chǎn)品有高檔和低檔兩個(gè)檔次

具體應(yīng)用：

1.加工助劑RF-505對ＳＳＢＲ/ＢＲ膠料性能的影響

新一代轎車輪胎胎面膠中含有溶聚丁苯橡膠(SSBR)和ＢＲ,并添加高活性白炭黑和偶聯(lián)劑,在降低輪胎滾動阻力的同時(shí),可提高輪胎的抗?jié)窕阅芎投臼褂眯阅?。這種新型白炭黑胎面膠生產(chǎn)工藝的關(guān)鍵是聚合物技術(shù)和填料/偶聯(lián)劑體系,以白炭黑或炭黑/白炭黑與硅烷偶聯(lián)劑的混合物為主的補(bǔ)強(qiáng)體系對這種新一代轎車的輪胎性能有很大的影響,但由于膠料的擠出和模壓都很困難,在加入此種專門為白炭黑膠料而研發(fā)的加工助劑RF-505時(shí)經(jīng)客戶試用證明：

1.1 加工性能得到改善   ＳＳＢＲ/ＢＲ材質(zhì)的白炭黑胎面膠的加工性能主要受其粘度的影響,而膠料的粘度又受剪切速率和硫化程度的制約:剪切速率增大,膠料的粘度急劇下降;硫化開始后膠料的粘度又迅速上升。加入加工助劑RF-505膠料的門尼粘度有所下降,擠出量和擠出速度均有較大提高,對膠料的門尼焦燒時(shí)間和硫化速度稍有延遲,可改善膠料的加工性能。

1.2 物理性能基本不受影響  在Ｓ ＳＢＲ/ＢＲ膠料中加入加工助劑RF-505,硫化膠的邵爾Ａ型硬度和100%定伸應(yīng)力略有提高,300%定伸應(yīng)力和回彈值略有下降。

總的來說，在ＳＳＢＲ/ＢＲ白炭黑胎面膠中加入加工助劑RF-505,可以降低膠料的門尼粘度,提高膠料的擠出量和擠出速度,明顯改善膠料的加工性能,但對硫化膠的物理性能影響不大。



2.加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR膠料性能的影響

2.1 加工性能  加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR膠料加工性能的影響隨著加工助劑RF-505用量的增大, ＳＳＢＲ/ＢＲ/ESBR膠料的門尼粘度逐漸減小,擠出量和擠出速度(加工助劑RF-505用量為5份時(shí)除外)逐漸增大。這是由于加工助劑RF-505屬于內(nèi)潤滑劑,是一類可溶于橡膠的加工助劑,類似于軟化劑,可使生膠溶脹,減小橡膠大分子鏈的內(nèi)聚力,減輕內(nèi)摩擦,在剪切應(yīng)力的作用下,聚合物分子鏈通過加工助劑的作用而變短,因此可降低膠料的門尼粘度。當(dāng)加工助劑RF-505用量為4份時(shí),膠料的擠出量增大96.2%,擠出速度提高65 4%,可見加工助劑RF-505對ＳＳＢＲ/ＢＲ/ESBR膠料加工性能的改善效果十分明顯。

 2.2 硫化特性     加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR膠料硫化特性的影響

加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR膠料的門尼焦燒時(shí)間影響不大,說明加工助劑RF-505對混煉膠的操作安全性并無影響。隨著加工助劑RF-505用量的增大, ＳＳＢＲ/ＢＲ/ESBR膠料的ｔ90-ｔ10略有延長,ＭＨ-ＭＬ值略有增大(加工助劑RF-505用量為5份時(shí)除外)。

2.3 物理性能

加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR硫化膠物理性能的影響

在ＳＳＢＲ/ＢＲ/ESBR膠料中加入加工助劑RF-505,硫化膠的100%定伸應(yīng)力略有增大,當(dāng)加入2份加工助劑RF-505,硫化膠的300%定伸應(yīng)力最大,拉斷伸長率與空白試樣相當(dāng)。加入加工助劑RF-505還可改善膠料的耐熱老化性能。

 2.4 動態(tài)力學(xué)性能       加工助劑RF-505用量對ＳＳＢＲ/ＢＲ/ESBR硫化膠動態(tài)力學(xué)性能的影響.溫度為0℃時(shí),加入1～4份加工助劑RF-505硫化膠的ｔａｎδ值明顯增大,說明ＳＳＢＲ/ＢＲ/ESBR硫化膠的抗?jié)窕阅苡兴岣?溫度為60℃時(shí),加入4～5份加工助劑RF-505硫化膠的ｔａｎδ值略有減小,說明ＳＳＢＲ/ＢＲ/ESBR硫化膠的滾動阻力有所下降。可見,當(dāng)加工助劑RF-505用量為4份時(shí)硫化膠的動態(tài)力學(xué)性能最佳。

總的來說，在ＳＳＢＲ/ＢＲ/ESBR白炭黑胎面膠中加入加工助劑RF-505,可以降低膠料的門尼粘度,提高膠料的擠出量和擠出速度及硫化膠的定伸應(yīng)力,改善硫化膠的耐熱老化性能。加工助劑RF-505用量為4份時(shí), ＳＳＢＲ/ＢＲ/ESBR硫化膠的動態(tài)力學(xué)性能最佳。



用法及用量：在混煉初期加入時(shí)，可消除膠料黏在混煉裝置上，及獲得最佳分散效果。在混煉末期或加熱成品膠料時(shí)加入，可得最佳脫模效果。2 - 5 PHR

貯存：置于通風(fēng)干燥處，避免受熱、受潮，本品貯存期為一年。

包裝：紙塑復(fù)合袋，value="25" unitname="kg" w:st="on">25kg/袋。
