材質：

其他

廠商/產地：

衡水天云

顏色：

黃色

用途：

減震

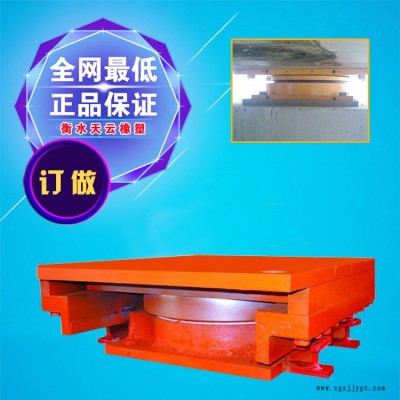

衡水天云橡塑盆式橡膠支座的工作原理：
GPZ盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座,與同類的其它型號盆式支座和鑄鋼輥軸支座相比,GPZ盆式橡膠支座具有承載能力大,水平位移量大,轉動靈活等特點,且重量輕,結構緊湊,構造簡單,建筑高度低,加工制造方便,節省鋼材,降低造價等優點,GPZ盆式橡膠支座是適宜于大垮橋梁使用的較理想的支座。GPZ盆式橡膠支座承載力為31個級別,承載力0.8MN-60MN,能滿足大型橋梁建造的需要。
GPZ支座的特點
1,采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面,具有低的磨擦系數,承載能力大崐,變形小,耐磨耗,抗腐蝕能力強。
2,采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命,更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。
3,支座的構造簡單,重量輕,價格便宜。具有明顯的經濟效果。
4,支座建筑高度低,對橋梁設計非常有利。
GPZ盆式橡膠支座的安裝步驟：
1,GPZ盆式橡膠支座下面建議設置支承墊石,并按支座底板地腳螺栓間距與底柱規格預留螺栓孔位置,要求支承墊石表面平整。施工時支承墊石頂面的標高要注意預留支座板下環氧砂漿墊層厚度。支座底板以外墊石做成坡面,以防積水。 2,GPZ盆式橡膠支座安裝前方可開箱,并檢查支座各部件及裝箱清單。GPZ盆式橡膠支座安裝前不得隨意拆卸支座。
注意事項
1,在支座設計位置處劃出中心線,同時在支座頂,底板上也標出中心線。 2,將地腳螺栓穿如底板（頂板）地腳螺栓孔并旋放入底柱內,底板也底柱之間墊以直徑略大于底柱支徑的橡膠墊圈。 3,支座就位對中并調整水平后,用環氧砂漿或高標號砂漿灌注地腳螺栓及支座底板墊層。待砂槳硬化后拆除調整支座水平用的墊塊,并用環氧砂漿填滿墊塊位置。環氧砂漿要求灌注密實。 4,當支座采用焊接連接時,在支座頂,底板相應位置出預埋鋼板,支座就位后用對稱斷續方式焊接。焊接時注意防止溫度過高時對橡膠板,聚四氟乙烯板的影響。焊接后要在焊接部位做防銹處理。
5,如丁梁采用盆式支座,施工安裝時在梁端應采取臨時支撐措施,以防下梁側傾。等兩片丁梁間橫隔板焊成整體后,方可拆除臨時支撐。 6,活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護,防止劃傷和臟物粘附于不銹鋼滑板與聚四氟乙烯板表面,并注意檢查5201 一2 硅脂是否注滿。 7,支座中心與主梁中心線應重合或平行,單向活動支座安裝時,上,下導向塊必須保持平行,交叉角不得大于5 。 8,連續梁橋等在實行體系轉換切割臨時錨固裝置時,必須采取隔熱措施,以免損壞橡膠板和聚四氟乙烯板。
