PA9T塑膠原料的特性：

1：尼龍系列樹脂中，吸水性**低。

2：尺寸安定性不會因吸水造成尺寸變化及機(jī)械強(qiáng)度下降。

3：高耐熱性，280 度過錫測試不會產(chǎn)生氣泡，也適用較高使用溫度之無鉛焊錫。

4：流動性佳，適用在薄肉成形。

5：低瓦斯氣，比其它尼龍樹脂少較不容易污染及腐蝕模具，延長模具使用。

6：結(jié)晶速度快，冷卻時間短。

7：在高溫環(huán)境中，機(jī)械強(qiáng)度，剛性下降較少，接合線強(qiáng)度，回收性佳。

PA9T塑膠原料的注塑工藝：

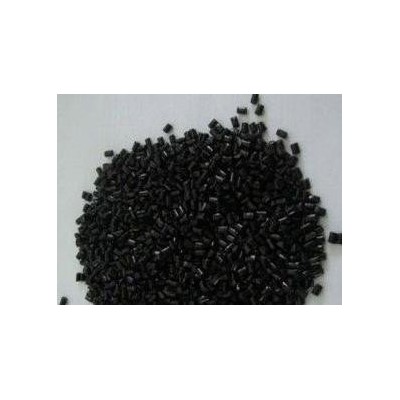

包裝材料使用了鋁制防濕袋，開封后可立即進(jìn)行成型加工。但是，開封后自然放置的顆粒會因吸濕而導(dǎo)致含水量上升，需要進(jìn)行重新干燥。關(guān)于重新干燥的條件，如果使用熱風(fēng)干燥機(jī)，則請以120℃、5小時左右為參考標(biāo)準(zhǔn)。此外，干燥溫度的上限推薦140℃、干燥時間推薦4小時以內(nèi)。

成型條件：

熔點：306℃

推薦料筒溫度：310～330 ℃

玻璃轉(zhuǎn)化溫度：125℃

推薦模具溫度130-150℃

1、干燥：130℃ /3-4小時之間

2、注塑溫度：290～310℃

3、模 溫：130～150℃

PA9T塑膠原料的典型應(yīng)用：

主要是用于各種電子產(chǎn)品,連接器,接插件,卡座方面的產(chǎn)品等!適用于需過SMT之電子連接器（特別適合無鉛錫焊）廣泛用于計算機(jī)、數(shù)碼相機(jī)、手機(jī)等。PA9T在個人電腦、數(shù)碼相機(jī)、手機(jī)等電子設(shè)備領(lǐng)域充分發(fā)揮所具有的耐熱性，被廣泛應(yīng)用在內(nèi)存連接及充電用的插入口（連接器）。加上近年來由于環(huán)境問題，在進(jìn)行電子零件的焊接時，使用不含鉛的“無鉛焊錫”已被廣泛普及，因此日本可樂麗GENESTAR的高耐熱性也更加得到廣泛好評。PA9T除了耐熱性、滑動性之外，還要以耐藥品性作為重點，積極推進(jìn)本產(chǎn)品在汽車零件等更廣泛領(lǐng)域中的應(yīng)用。
