電壓	0~40V
品名	可編程開關直流電源
功率	3040W
電壓電流	CH1:0~15V/0~3A或0~9V/0~5A; CH2:0~12V/0~3A
可售賣地	全國
電流	0~76A
通道數	2
品牌	固緯電子gwinstek
型號	PSU4076B
加工定制	否

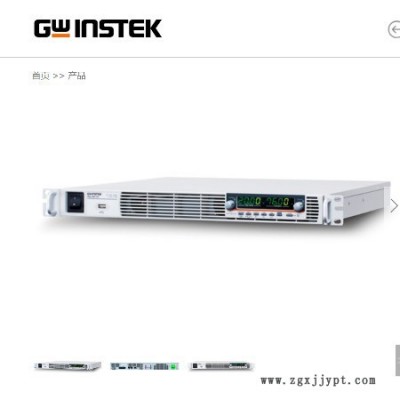

PSU系列（開關式）

額定電壓輸出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V

額定功率輸出：1200W ~ 1560W

C.V/ C.C 優先模式

可調式電壓/電流上升下降斜率

串聯/ 并聯擴充能力(同型號2臺(限定300V以下機種)/同型號4臺)

高效率及高功率密度

1U高及19”Rack Mount Size 設計

3組Preset Function

前面板序列編程功能

Bleeder Control功能

Internal Resistance 功能

面板鎖定功能

保護功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

標配: USB, LAN, RS-232, RS-485, 模擬控制界面

選配: GPIB、絕緣模擬接口(電壓控制型)、絕緣模擬接口(電流控制型)

CE認證

規格

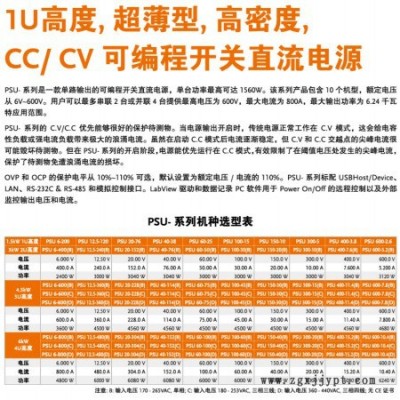

		PSU-LV					PSU-HV
型號	PSU	6-200	12.5-120	20-76	40-38	60-25	100-15	150-10	300-5	400-3.8	600-2.6
額定輸出電壓	V	6	12.5	20	40	60	100	150	300	400	600
額定輸出電流	A	200	120	76	38	25	15	10	5	3.8	2.6
額定輸出功率	W	1200	1500	1520	1520	1500	1500	1500	1500	1520	1560
定電壓模式
電源調節率	mV	2.6	3.25	4	6	8	12	17	32	42	62
負載調節率	mV	2.6	3.25	4	6	8	12	17	32	42	62
輸出漣波及雜訊p-p	mV	60	60	60	60	60	80	100	150	200	300
輸出漣波及雜訊r.m.s.	mV	8	8	8	8	8	8	10	25	40	60
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
偵測補償電壓 (single wire)	V	1	1	1	2	3	5	5	5	5	5
上升時間 Rated load	ms	80	80	80	80	80	150	150	150	200	250
上升時間 No load	ms	80	80	80	80	80	150	150	150	200	250
下降時間Rated load	ms	10	50	50	80	80	150	150	150	200	250
下降時間No load	ms	500	700	800	1000	1100	1500	2000	2500	3000	4000
負載變動回復時間	ms	1.5	1	1	1	1	1	2	2	2	2
定電流模式
電源調節率	mA	22	14	9.6	5.8	4.5	3.5	3	2.5	2.38	2.26
負載調節率	mA	45	29	20.2	12.6	10	8	7	6	5.76	5.52
輸出漣波及雜訊r.m.s.	mA	400	240	152	95	75	45	35	25	17	12
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
保護功能
過電壓保護 (OVP)設定范圍	V	0.6-6.6	1.25-13.75	2-22	4-44	5-66	5 - 110	5 - 165	5 - 330	5 - 440	5 - 660
過電壓保護 (OVP)設定精度	mV	60	125	200	400	600	1000	1500	3000	4000	6000
過電流保護 (OCP)設定范圍	A	5-220	5-132	5-83.6	3.8-41.8	2.5-27.5	1.5 - 16.5	1-11	0.5 - 5.5	0.38 - 4.18	0.26 - 2.86
過電流保護 (OCP)設定精度	mA	4000	2400	1520	760	500	300	200	100	76	52
界面相容性
USB	類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類）
LAN	MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼
RS-232 / RS-485	符合EIA232D / EIA485 規格
GPIB (Factory Option)	SCPI - 1993, 符合IEEE 488.2 標準的接口
一般
重量	主機本體小于 8.7kg
尺寸	423mm×43.6mm×447.2mm(WxHxD)
散熱	內部風扇強制風冷
電磁相容性	符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品
安全性	符合歐洲低壓指令73/23/EEC，并帶有CE標志
耐壓	輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150
絕緣阻抗	輸出至接地；輸入至接地 ；輸入至輸出: 100MΩ 或更大 (DC 1000V)
