商品品牌	牛頓N4L
商品型號	PPA5510 PPA5530 PPA5560
測量范圍	dc and 10mHz to 2MHz
測量精度	0.02%
產品用途	功率分析儀
品牌	英國牛頓N4L
型號	PPA5510
加工定制	否

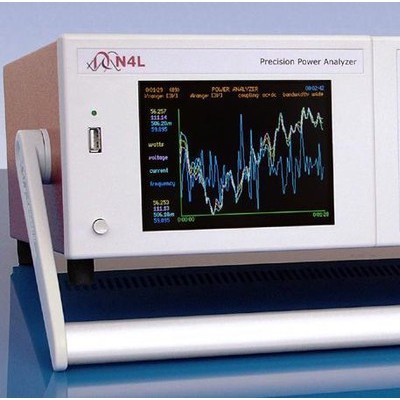

英國牛頓N4L PPA5500系列 高精度寬頻功率分析儀 功率計PPA5510 PPA5530 PPA5560



長沙泰克示波器 長沙泰克電源 長沙力科示波器 長沙力科電源 長沙安捷倫示波器 長沙力科電源 長沙安捷倫示波器 長沙安捷倫電源 長沙福祿克萬用表 湖南福祿克萬用表  高壓探頭 電流探頭  湖南泰克示波器 湖南泰克電源  湖南力科示波器  湖南力科電源  湖南安捷倫示波器  湖南力科電源  湖南安捷倫示波器  湖南安捷倫電源  高壓探頭 電流探頭

一、產品簡介

萬分之一的基本精度，高達2.2MS每通道的高采樣率，測量帶寬達2MHZ，并可由兩臺三相功率儀組合6相高精度綜合功率分析儀產品，無與倫比的精度與性價比，特別適合高壓電機、變頻器、變壓器方面測試。



二、產品特點



當今的電源供應器、逆變/變頻電源產品、電機馬達等設備的研發人員，不斷面臨產品向小型化和更高效率的方向發展的挑戰，能夠精確測量電氣或電子產品的電參數，就能準確了解產品的電氣性能，有利于產品的市場開拓與產品的持續改進。PPA5500是一款寬頻高精度高采樣率的多功能功率分析儀，具有非常突出的性能指標及非常靈活的功能組成，特別適合于新能源電氣產品開發與測試、電機產品試驗測試、變壓器產品效率評估及其他通用功率測量方面。 牛頓科技公司基于目前全球范圍內眾多領域工程師對功率測量的要求并結合了在高頻測量?jī)x器多年的經驗，采用創新的數字信號處理技術和模擬硬件設計技術，研制了最新一代的PPA5500 系列寬頻高精度高采樣率功率分析儀。牛頓科技公司PPA 5500系列不但在研發上采用最先進的技術，并且考慮了行業工程師對功率分析儀的要求，推出了這款具備最高性價比的功率分析儀產品。 儀器將高精度的功率分析儀、高達100次諧波的諧波分析儀、高垂直分辨率RMS電表、2MHZ帶寬的數字示波器、積分功能與阻抗測量功能匯集一身，能輕松應對各種繁雜條件下的功率測量。 選配PC軟件能使用儀器操作更便捷，功能更強大。   三、產品詳細參數 Watts, Volts, Amps, VA, VArs, Vdc, Adc, Vac, Aac, Vpk, Apk, Asurge, pf, frequency, phase, impedance, datalog, integration, fundamentals, harmonics   ·        高達0.02% 的整機基本精度 ·        高達0.005(deg)的相位精度 ·        頻率帶寬 dc and 10mHz to 2MHz ·        高精度寬頻的內置分流器 ·        1000Vrms - 3000Vpk 電壓直接輸入 ·        50Arms – 1000Apk 電流直接輸入 ·        1, 2 or 3 相模塊產品可自由選配 ·        支持2臺儀器同步組成6相測試平臺 ·        全通道高達2.2MS/S的采樣率 ·        功能模式一鍵選擇，方便快捷 ·        10ms 數據存儲間隔 ·        實時數據顯示, 列表顯示, 柱形圖顯示 及實  時波形顯示 ·        實時記錄當前測量數據、積分功能 ·     支持CF=20的電壓、電流輸入測量 ·        支持高電壓及大電流測試BNC外部輸入 ·        1GB 的標配內部存儲器 ·        豐富的接口RS232, IEEE488, USB, LAN, Torque, Speed 及 輔助接口

主要技術參數（檢測設備需注明精度）及要求：
General
Crest Factor		20(Voltage and Current)
Sample Rate		2.2Ms/s on all channels,No-Gap
Standby Power		IEC62301 Compliance
Application Modes		PWM Motor Drive,Ballast,Power Transfomer,Standby Power
Frequency Range
?		DC,10mHz～2MHz-PPA5500-LC(10Arms),PPA5500(30Arms)                     DC,10mHz～1MHz-PPA5500-LC(50Arms)
Voltage Input
Internal	Range	300mVpk～3000Vpk(1000Vrms) in 9 ranges                                    (240Vrms within 300Vpk range,using 20% overange)
	Accuracy	0.02%Rdg+0.03%Rng+(0.004%×kHz)+1mV
External	Range	300μVpk～3Vpk in 9 ranges [BNC connector 3Vpk max input]
	Accuracy	0.02%Rng + 0.03%Rng+(0.004%×kHz)+1μV
Current Input
Internal		10Arms Low Current (PPA5500-LC)         4mm safety connectors	Ranges	?	3mApk～30Apk(10Arms)in 9 ranges
			Accuracy	?	0.02%Rdg+0.03%Rng+(0.004%×kHz)+10μA
		30Arms Current (PPA5500)            4mm safety connectors	Ranges	?	30mApk～300Apk(30Arms)in 9 ranges
			Accuracy	?	0.02%Rdg+0.03%Rng+(0.004%×kHz)+100μA
		50Arms High Current (PPA5500-HC)       Touch proof screw terminal	Ranges	?	100mApk～1000Apk(50Arms)in 9 rang
			Accuracy	?	0.02%Rdg+0.03%Rng+(0.004%×kHz)+300μA
External input (External shunt Current sensor)		BNC Connector        (Max input 3Vpk)	Ranges	?	300μVpk～3Vpk in 9 ranges
			Accuracy	?	0.02%Rng + 0.03%Rng+(0.004%×kHz)+1μV
Phase Accuracy
?		0.005deg+(0.01deg×kHz)[PPA5500-LC(10Arms),PPA550000(30Arms)]
		0.01deg+(0.02mdeg×kHz)[PPA5500-HC(50Arms)]
Power Accuracy
?		[0.03%+0.03%/pf+(0.01%×kHz)/pf]Rdg+0.03%VA Rng
40-400Hz		[0.03%+0.03%/pf+(0.01%×kHz)/pf]Rdg+0.02%VA Rng
CMRR-Common Mode Rejection Ratio
?		250V@50Hz-Typical 1mA(150dB)
?		100V@100kHz-Typical 3mA(130dB)
Messurement Parameters
?		W,VA,Var,pf,V@A-rms,ractified mean,AC,DC,Peak,Surge,Crest Factor,         Form Factor,Star to Delta Voltage
		Frequency(Hz),Phase(deg),Fundamentals,Impedance
		Harmonics,THD,TIF,THF,TRD,TDD
		Integrated Values,Datalog,Sum and Neutral Values
Datalog-Up to 4 user selectable measurement functions(30 with optional PC software)
Datelog Window		No-Gap analysis,Minimum window 10ms
Memory		10M records into flash RAM(Non-Volatile)
Communication Ports		?
RS232		Baud rate up to 38.4kbps,RTS/CTS flow control
LAN(Option L)		10/100 base-T Ethernet auto sensing
GPIB(Option G)		IEEE488.2Compatible
USB		USB 2.0 and 1.1 compatible
USB		USB memory port
Analogue Output		Bipolar±10V(BNC)
Speed Input		Analogue bipolar±10V or Pulse count(BNC)
Torque		Bipolar±10V(BNC)
Sync		4～6 Phase measurement(Master/Slave)
Extension		4～6 Phase(Master/Slave)+Auxilary
Standard Accessories
Leads		Power,RS232,USB
Connection Cables		36A 1.5m long 4mm stackable terminals 1x red,1x yellow and 2x black per phase(1x red,1xblack with HC version)
Connection Clips		4mm terminated aligator clips-1x red,1x yellow and 2x black per phase(1x red and 1x black per phase with PPA5500-HC version)
CD-ROM		CommView2(RS232/USB/LAN),Command line, based communication software
Instruction Manual		User manual,Communications manual
Other documents		Calibration certificate,Quick start guide
General
Display		320×240 dot full colour TFT,White LED Backlit
Dimensions		130H×400W×315Dmm excluding feet
Weight		5.4kg(1 Phase),6kg(3 Phase)
Safety Isolation		1000Vrms or DC(CATII),600Vrms or DC(CATII)
Power supply		90～265Vrms,50～60Hz,40VAmax
