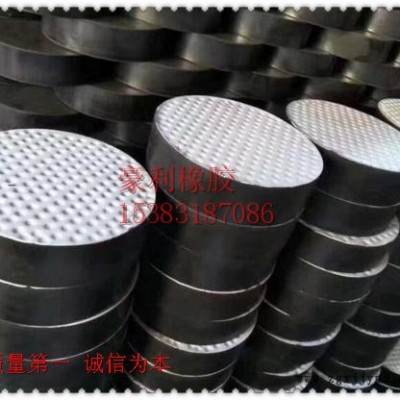

普通板式橡膠支座是由多層加勁鋼板，且鋼板全部包在橡膠彈性材料內形成的支座。 支座具有足夠的豎向剛度以承受橋梁內部的作用力，并能可靠地傳遞墩臺。通過橡膠材料良好的彈性和剪切變形能力。以滿足上部結構造成的轉角和位移。橡膠材料的阻尼特性可減少動載對上部結構與墩臺的沖擊。起到緩沖隔震作用。

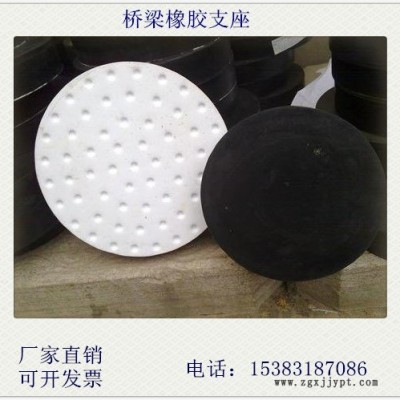

四氟滑板橡膠支座是在普通板式橡膠支座頂面粘接一塊一定厚度的聚四氟乙烯板材形成的支座。由于聚四氟乙烯板材與不銹鋼板之間摩擦系數很小。與梁低不銹鋼板之間能自由滑動，適應上部結構在更大范圍內水平位移。

橡膠分類：常溫型支座采用氯丁橡膠（CR)，耐寒型支座采用天然橡膠（NR)

外形尺寸：矩形  圓形

形式代號：F4表示為四氟滑板支座，不加代號為普通支座。

名稱代號：GJZ表示公路橋梁矩形支座；GYZ表示公路橋梁圓形支座。

公路橋梁矩形普通氯丁橡膠支座，短邊尺寸為300mm，長邊尺寸為400mm，厚度為47mm。表示為：GJZ 300*400*47 (CR）

 公路橋梁圓形四氟滑板天然橡膠支座直徑為300mm厚度為54mm ，表示為：GYZF4 300*54（NR)

圓形球冠板式橡膠支座

結構特點及性能

圓形球冠板式橡膠支座時在支座頂部用橡膠制造成球形表面，球冠中心橡膠厚度為4-8mm，它除了普通板式橡膠支座所具有功能外，通過球冠調節受力狀況。適用于有縱橫坡度的立交橋及高架橋，其坡度適應范圍2-4 也可改善支座在安裝過程中的壓偏現象。

?

橡膠分類： CR 氯丁膠   NR 天然膠

外形尺寸：D*T  直徑x厚度

型式代號：F4表示為四氟滑板支座，不加代號表示普通型支座

名稱代號：FYZQ表示普通圓形球冠橡膠支座

FYZQF4 表示四氟滑板式圓形球冠橡膠支座
