用 途

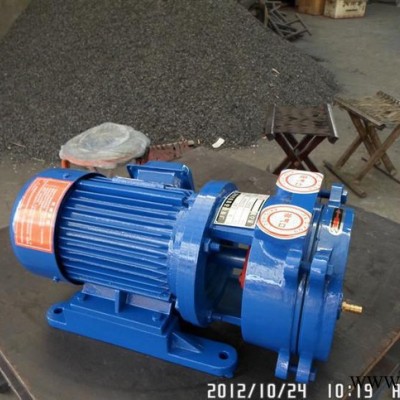

    2BV系列水環式真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管，以對泵進行保護，如配大氣噴射器吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上。作為壓縮機用時，其壓力**大至0.23mbar（絕壓）。

    水環式真空泵及壓縮機被廣泛應用于石油化工，制藥、儀器、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是靠溫的，所以在壓縮和抽吸易燃易氣體時，不易發生危險，其應用更加廣泛。

適用范圍

★真空過濾(脫水)

化學制品廠、造紙廠、鐵礦廠、磷肥廠、選煤廠等

★真空蒸餾

牛奶廠、食品廠、化工廠、紙漿廠等

★真空成型

塑料廠、橡膠廠、輪胎廠、聚乙烯產品制造等

★真空浸漬

食品加工、木器加工、紡織廠、膠合板廠、電線桿的制造等

★真空消毒

醫院、醫務室、實驗室等

★壓縮空氣再生

紙漿、鋼鐵、汽車、玻璃、化工等

★真空脫氣

瓶裝廠、水軟化、食品加工、食品包裝等

★真空引水

自來水廠、排灌站、電站、水泵吸排飲水等

★真空輸送

卷煙廠、制罐廠

其他用途還有木材烘干處理、蒸汽回收、溶劑回收、土壤凈化等等

結構特點

◆機泵同軸式直聯設計，可靠性高，易于安裝，比傳統真空泵體積少30%，

◆采用機械密封作為標準配置，消除了泄露，采用無油設計，基本上免于維護

◆采用Y2系列電動機，防護等級為IP54；

◆運行平穩，噪音可低至62分貝；

◆統一的耐腐蝕設計，青銅葉輪強度高，經久耐用，并提高了泵的耐腐蝕性，過流部件采用不銹鋼材質則適用于更為苛刻的應用環境；

◆獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV系列真空泵在其性能范圍內效率**。

技術參數

注：性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%。

表中所列工作液流量為配用氣水分離器，部份工作液循環使用時所需的工作液流量，如工作液不循環使用，則實際需要工作液流量約為表中流量的1.7倍。

選型示例

①設計點參數：

  吸氣量v=200m3/h
  吸氣壓力P1=200mbar

②其余參數同標準狀態（見注）

  選擇與設計點①**接近的一條曲線

③本例中為111V
 根據曲線編號查出相應的產品型號（即定貸號，但**于標準型）
 如本例中可從111V中查得泵型為：2BV5111（不防爆）或2BV6111（防爆型）

④水環式真空泵的水溫對其性能影響較大，而水環式真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環式真空泵時應對水環式真空泵的抽氣速率進行修正。修正方法請參照：水溫對水環式真空泵性能的影響。
