大城縣畢演馬錦民保溫設備廠在生產聚氨酯成型設備的基礎上，借鑒國內外同類產品，結合國內的具體情況，先后研制成功生產熱收縮膜包裝機，硅質聚苯板設備，聚氨酯發泡機、聚氨酯噴涂機，聚氨酯高低壓澆注機，聚氨酯復合板澆注機、聚氨酯高壓低壓噴涂機，聚氨酯補口機，門業聚氨酯高壓發泡機，冰箱冰柜聚氨酯高壓發泡機，汽車座椅聚氨酯高壓發泡機，聚合物（防火板、玻璃棉、聚氨酯）新型切割機、發泡平臺、穿管機及模具。結構合理、功能齊全、自控程度高、計量精確、操作方便、質量穩定。

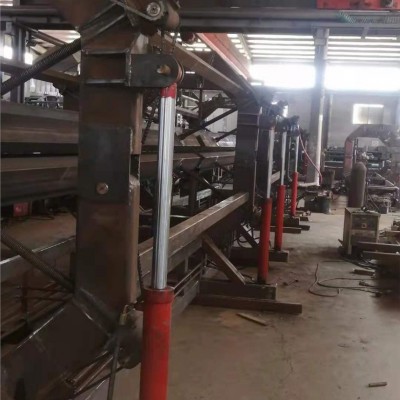

液壓無支架發泡平臺

設備的用途：保溫管道、蒸汽管道、熱力管網。

液壓發泡平臺為機電液一體化設計,主要的結構為上下兩塊平行相對開合的平臺,平臺的合開主驅動為液壓馬達傳動,整個發泡平臺設計為可傾斜式,方便注料操作和發泡成型工藝的要求,平臺采用機械同步方式,結構簡單而且可靠,相對同步精度可高達0.1mm;控制采用plc集中控制,操作方便,我們可為客戶量身定做各種專用的發泡平臺,也可為你提供一些解決生產現場工藝裝備提供我們的一點優化建議.

發泡平臺為二步法生產聚氨酯泡沫塑料保溫管的專用輔助設備。

發泡平臺利用液壓機構對安置于設備工作臺面的待發泡管件（已安好中間支架及外套管）兩端快速進行發泡法蘭對接、定位、閉禁，以便進行發泡作業。該設備具有高效率、低能耗、易操作的特點，大大降低了操作工人的勞動強度。

該機由左、右法蘭調整、運動系統；工作臺；液壓及控制系統等組成。

1、法蘭調整運動系統：

發泡平臺兩端各有油缸推動的法蘭推板一件，由支撐輪及導桿配合定位以使運動平穩。推板上加工有可安裝各型號發泡法蘭的槽（孔）并使法蘭位于推板中心以防受力傾斜。安裝推板導桿及油缸的座板由兩側垂直導槽定位，用于更換不同規格工件是調整推板中心高度量調整絲剛由鏈條互連以保證調整時的左右同步。（該手輪用于空載調整，調整時應使推板處于靠近絲杠手輪位置）工作時調整推板法蘭與工作同心并相應調整支撐輪使推板保持鉛垂?fàn)顟B(tài)，以減少運動阻力。

 2、工作臺：

工作臺為鋼板與形鋼焊接結構，分為左右兩段，強度大，剛性好。

兩端各有兩塊可調定位塊，以調整工作水平方向與推板法蘭同心。

工作臺底部有改變工作臺面傾角的舉升機構，以便傾斜。

發泡時調整角度（如傾角需超過5°可在調角樞軸端挖調整地坑）。

3、液壓控制系統：

兩端推板各有一HSGL-63/45E頭部圓法蘭連接、單耳環式油缸驅動，油缸推力為49.88kN(5T)。

底部舉升油缸為兩個HSGL-80/45型，每個油缸推力為80.42kN(8T)。

液壓系統工作壓力為16MPa，當壓力表顯示壓力不正常時，用溢流閥做相應調整。各油缸運動由3個手動換向閥控制。

發泡平臺穿管機

無支架液壓發泡平臺用于生產聚氨酯發泡制品的全自動翻轉平臺，它包括固定安裝于機身上的主機以及與主機相連接的程控操作系統，其特點是，主機主要是由上、下模架及置于二者之間的活動平臺構成的，上、下模架的一端通過兩個鉸柱相互連接，另一端通過鎖緊機構鎖緊連接，活動平臺通過主油缸連接于下模架上的，在鉸柱外側的機身上各設有一個翻轉油缸，翻轉油缸的活塞桿與上模架固定連接；具有自動化程度高，產品穩定性好，勞動強度低，生產效率高等優點。

液壓無支架發泡平臺、穿管機主要用于蒸汽熱力管道、管中管、夾克管保溫等專用輔助設備。

無支架液壓發泡平臺主要由液壓系統，法蘭支撐，保溫層中心控制擋板構成。

發泡平臺兩端安裝有法蘭，法蘭可由液壓控制調節上下前后運動，用于固定支撐鋼管和封堵鋼管與防腐層（聚乙烯夾克管或各種防腐層）之間的保溫層。發泡平臺上下左右均有擋板用于控制防腐層（聚乙烯夾克管或各種防腐層）與鋼管之間的距離使保溫層厚度一致。
