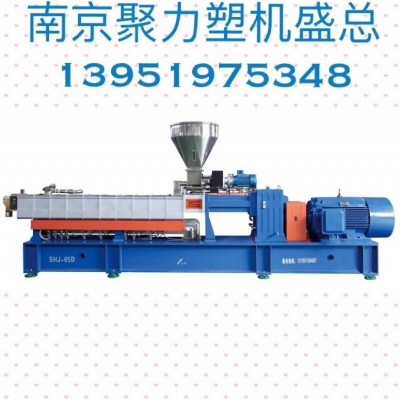

??????????????SHJ65B雙螺桿擠出機組技術參數

生產物料：PE塑料改性擠出造粒機組

產量：180-300kg/h

技術參數說明：

?一、雙螺桿主喂料機，一臺：

1、喂料計量：體積式計量。

2、喂料電機：

2.1、速比：i=17

2.2、功率：1.1kw。

?????????????2.3、調速控制日本松日變頻器 ????????????????????????????????

3、喂料減速箱：傳動速比：i=1.5。

4、喂料螺桿：

4.1、結構：雙螺桿計量喂料。

4.2、螺桿形式：雙螺桿

4.3、材料：碳鋼。表面鍍硬鉻處理。

4.4、螺桿轉速：5～132rpm。

5、喂料螺筒：

5.1、螺筒開口接料盒：與料斗相連接帶臥式攪拌器。

????????????5.2、材料：碳鋼。機筒內表面鍍硬鉻處理。

?

二． SHJ-65B雙螺桿擠出機主機

1、雙螺桿擠出機主機

1、長徑比L/D=44：1。

2、主電動機：

2.1、功率：西門子貝得90kw交流,。

2.2、額定轉速：1500 r/pm。

3、減速箱。

3.1、傳動速比：i=3。

3.2、輸出軸中心距??60mm。

3.3、雙輸出軸轉速：50---500rpm。

3.4、扭矩等級：5.6T/A3。

3.5、齒輪：大模數嚙合，6級精度，齒輪軸材料20CrNi2MoA，HRC58-65。

3.6、軸承：滾針軸承選擇國際專業的德國“INA”軸承，其余軸承選擇進口日本“NSK”軸承。

3.7、潤滑系統：

齒輪軸承在傳動箱內為浸油式。

齒輪嚙合和軸承點配有分路油壓強潤滑。

潤滑冷卻采用外置板式冷卻器，規格3平方。

潤滑油泵：型號VP-0.55KW。潤滑油型號150#齒輪油。

?

4、螺桿：

4.1、直徑：φ62.4mm。

4.2、螺槽比值：D/d=1.5。

4.3、材料：采用優質高速工具鋼（W6Mo5Cr4V2），整體真空淬火處理，表面硬度為：60－62HRC。

4.4、螺桿轉速：5～500 rpm。

4.5、螺桿組件：分為輸送螺塊、混煉螺塊、捏合螺塊、阻尼塊及反旋螺塊。

4.6、螺桿結構：螺桿組件串聯式排列組合。

4.7、螺桿旋轉形式：雙螺桿嚙合型同向旋轉。

5、芯軸：

5.1、材料：采用高韌性，高抗彎，高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350。

5.2、與芯軸連接形式：漸開線花鍵。

6、機筒：

6.1、機筒內徑：φ63mm。

6.2、結構：每節機筒并列連接形成長度240mm。

6.3、材料：筒體殼體采用45#鋼為基材，∞內孔采用優質整體耐磨合金襯套α－101.

6.4、機筒數量：總數??????????11節 ?長度2640mm/節

喂料開口，?????2節。第1. 2節區段，常通水冷卻，特除設計。

自然排氣口，???1節。第6節區段

閉口機筒，?????7節。第三、四、五、七、八、九、十一節區段。

十區段為真空口

7、機筒水循環冷卻系統:

7.1、螺筒水循環冷卻區段：十一區段。。

7.2、冷卻介質軟水。

7.3、一，二節喂料區段，配置軟水循環冷卻系統，常通水冷卻。。

7.4、冷卻控制電磁閥為CEME（意大利）高精度電磁閥。

7.5、軟水循環冷卻系統（外置）水泵電機功率：0.55kw；不銹鋼水箱容積：150升，2臺526型串聯式冷凝器，進、回水總管及調節水閥均為不銹鋼材質。

8、機筒加熱系統：

8.1、加熱區段：共9區段，11節筒體9區段加熱（一，二節喂料機筒不加熱），

8.2、加熱形式：采用鑄銅和鑄鋁加熱器。

?

喂料口 ??????????????????排氣口 ????????????????

?

????????????????T1 ????T2 ????T3 ????T4 ???T5 ???T6 ??T7 ???T8 ???T9 ??T10 ??T11 ??T

?

不加熱 不加熱 ??鑄銅 ??鑄銅 ?鑄鋁 ?鑄鋁 ??鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄鋁 ?鑄銅

???????????????????????????????5kw ??5kw ?3.5kw 3kw ?3.5kw ?3.5kw 3.5kw 3.5kw?3.5KW?2KW

?????????9、強制真空系統；

?9.1強制真空排氣室

?????????????9.2真空泵電機功率：2.2kw

??????三、液壓換網機頭裝置：

1、液壓換網裝置：板式雙工位換網。

2、液壓站電機功率：1.5kw。

3、蓄能器形號：NXO-10、壓力20兆帕、容積6.3升。

4、配置機頭壓力傳感裝置。

5、配置機頭熔溫傳感顯示裝置。

6、配置模面：2排孔-φ3孔數60

??四、熱切輔機系統；

1、 ?不銹鋼下吹式水夾套切粒罩（帶噴淋裝置1套）

2、 ?切粒小車：

????a、熱切刀桇、萬向節

????b、電機功率：1.5kw2級

????c、調速控制：日本松日變頻器

3、一級風送系統

送料風機5.5kw1臺。Φ130不銹鋼文氏三通2件

不銹鋼管Φ130直管6米*2

不銹鋼管Φ130*0.5米短管2件

Φ130*45o彎頭4件。

??????Φ130工業波紋管2件

??????Φ800旋風分離器1件

4、第二級風送系統

送料風機4kw1臺

Φ130不銹鋼文氏三通1件

不銹鋼管Φ130直管6米

不銹鋼管Φ130*0.5米短管件

Φ130*45o彎頭2件。

??????Φ130工業波紋管1件

2米風冷振動篩1臺

第三級風送系統

送料風機4kw1臺

Φ130不銹鋼文氏三通1件

不銹鋼管Φ130直管6米

不銹鋼管Φ130*0.5米短管件

Φ130*45o彎頭2件。

??????Φ130工業波紋管1件

?

?1立方料倉1件。（手動卸料閥）

七、連鎖控制：

2.1、主機電動機設置電流過載荷與電控柜連鎖停機保護。

2.2、主機電機控制系統與喂料電機控制系統設置相互聯鎖保護。

2.3、傳動箱與潤滑系統相互連鎖保護。

2.4、機頭壓力過載荷與電控柜連鎖停機保護。

2.5、主電機與傳動箱尼龍銷連接。

八、主要元器件及品牌：

3.1、雙螺桿主電動機功率：交流90kw調速系統采用日本松日變頻調速器

????????????3.2、喂料機；電機功率：1.1kw，調速系統采用日本松日變頻調速器；

????????????3.3、模面切粒1.5KW 2級電機。調速系統采用日本松日變頻調速器；

3.4溫控表：RKC智能型高精度表11只。

3.5、各種按鈕、信號燈采用斾耐徳品牌。

3.6、中間繼電器采用西門子品牌。

????????電器標準：

4.1、標準按照中國機械部JB/5420-2001《同向雙螺桿塑料擠出機》電氣標準制造。

4.2、符合CE標準。

九、備件及工具

????1、雙螺桿螺桿組件：300mm

????2、石棉手套：2付

????3、工具箱：1個。

????4、刀片40把

????5、口模一塊（孔數待定）

十、隨機資料

????1、機組安裝使用說明書。

????2、電氣自控系統說明書。

????3、主機螺桿組合圖。

????4、機組發貨清單。

?

?

?

?

?

?

?

機組公共設施

??????裝機總功率： 120KW

名 ?稱	規格	單位	數量	總裝機 功率	總裝機 運行功率
PE改性料生產線	SHJ65B/44擠出機組	套	1	120WK	大約120-150KW

?

?

?

?

?

1、機組設施技術要求：

電控參數要求：

序號	名稱	規格
1	供電電源電壓	380V±10% 3相5線制
2	電源頻率	50Hz±1%
3	IP等級	IP43
4	控制電壓	AC220 V
5	環境濕度	0-40℃
6	相對濕度	≤80%，無冷凝
7	安裝海拔	≤1000 M
8	控制類型	常規儀表控制
9	測溫元件	K型熱電偶量程0-400℃

2、用水要求：

外循環水：冷卻內循環水回水，外循環水源：

可根據現場情況在生產車間墻外配置冷卻水塔或建筑10～20m3水池，水泵抽水形成外循環水。

編號	名稱	單位	數據
1	水介質	?	自來水
2	水流量	?	16m3/h
3	揚程	?	45m
4	水壓	?	不低于0.3MPa
5	水泵功率	4Kw	根據水流量和揚程配置

內循環水：水質：必須選擇蒸餾水或鍋爐水。

3、用油要求：

主機傳動減速箱用油：150#耐磨液壓油。

?

??????????????????????

?? 同向雙螺桿擠出機使用范圍： 1.填充改性，如PE、PP、ABS、PC、EVA等填充CaCO3、 Talc、TiO2等； 2.橡塑共混、塑料合金，如PC?ABS、PA?EPDM、PBT?PET、PP?NBR等； 3.色母粒，如PE、PP、ABS、PC、EVA、PET等； 4.阻燃母粒、可降解塑料、抗靜電母料、抗菌母粒等； 5.玻纖(碳纖)增強，如PA、PP、PC、ABS、PBT、POM 玻纖； 6.熱塑性彈性體，如TPR、 TPE、TPV、TPU等； 7.電纜料，PE、PP、EVA、PVC、XLPE； 8.反應擠出，如PA、PU、POM、PMMA、PC等； 9.排氣脫揮后處理，如CPP、CPE、SBS、EPDM、SEBS,氟橡膠、順丁橡膠.等 10.粉末涂料，如環氧型、聚酯型、混合型等。
