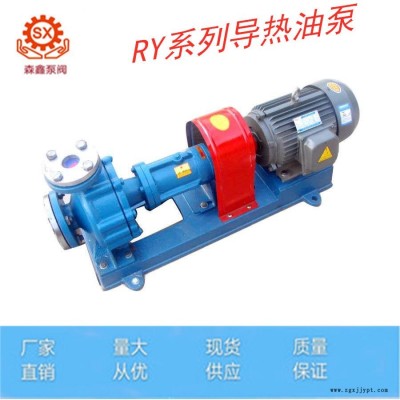

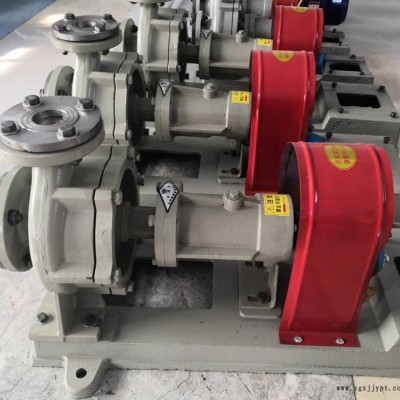

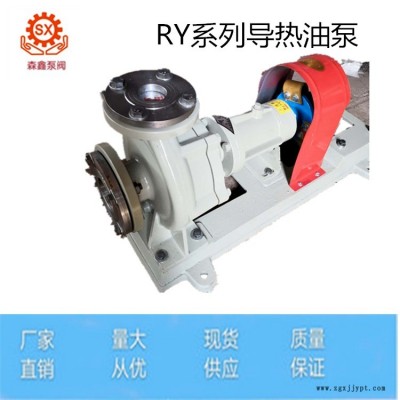

一.導熱油循環油泵產品概述

導熱油循環油泵是按照GB5662設計和制造的節能型新產品。性能優良，結構合理，使用可靠。導熱油循環油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠，是我國消化吸收國外油泵的基礎上研制的 代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。導熱油循環油泵適用于輸送不含固體顆粒的高溫液體。

?二.適用范圍：

RY系列導熱油泵主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
RY系列導熱油泵該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
三.結構特點：
（1）RY系列風冷高溫導熱油泵是消化吸收國外油泵的基礎上研制的 代產品，基本結構形式為單級單吸懸臂式腳支撐結構，熱油泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
（2）RY型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
（3）RY系列風冷式高溫導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
RY20-20-125風冷式高溫導熱油泵性能范圍（按設計點）
1、流量1.5m3/h；
2、揚程22m；
3、溫度-20。C-350。C；

?四.型號示例

五，技術參數

? ? ?
