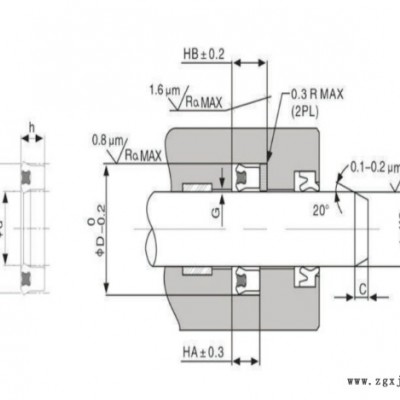

U+S（UX）活塞桿用組合密封 星型圈和U型圈組合
概述

    U+S是組合型密封圈。由一個星型圈和U型圈組合而成，星型圈保證了低壓或者真空狀態下密封件的預緊力，系統壓力通過星型圈傳遞給U型圈的密封唇口，U型圈隨系統壓力的增加而負載。

    此密封圈的密封效果基本不受系統溫度變化的影響，而且當密封圈有所磨損老化時，星型圈還可以起到補償力的作用，保證了密封效果，延長了密封件的使用壽命。

優點

    U+S型密封圈具有良好的耐磨性和抗擠壓能力，對振動負載和壓力峰值不太敏感。

    在低壓和低溫條件下具有較為理想的密封效果，適用于較苛刻的工況；

    便于安裝。

應用范圍

    U+S型密封圈廣泛應用于柱塞、活塞桿、氣鉆、伸縮桿、鍛壓機以及行走機械設備等液壓裝備的密封。

使用工況

    壓力：≤35 MPa，當壓力高于20MPa時建議與擋圈配合使用。

    溫度：-30℃——+80℃

    速度：往復運動≤0.8m/s

    介質：石油基液壓油、乳化液、不適用于環保安全液壓油（生物油）


材質

    U型圈：高性能進口TPU，邵氏硬度93°

    星型圈：高彈性NBR，邵氏硬度70°
