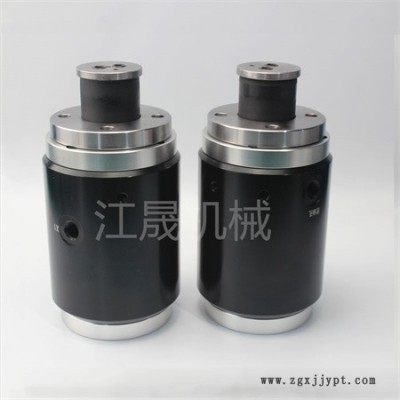

高速高壓旋轉接頭：多個獨立通道，間隙密封結構（油膜密封原理）靜壓獨立軸承設計該產品是一種專門用于中、高速高壓多通路設備的一種旋轉接頭，

服務于加工中心旋轉工作臺、液壓工作站、卷取機、風力發電機、離心機及多通路高壓控制器之類設備；

轉速工作范圍廣壓力：21MPa

特征

高速高壓密封結構,無密封圈接觸磨損

采用間隙式密封結構,高速運轉時無摩擦熱產生

轉速工作范圍廣,

排泄孔設計,防止泄漏至外部影響環境

優點

轉動靈活，扭矩力

非接觸密封長期無故障運轉

鋁合金外套，重量輕

壽命長，性能穩定

機床夾具旋轉接頭，隨著設備不斷更新?lián)Q代，對于配套的密封傳輸功能的產品越來越高，江晟也在不斷提升完善產品。理論上泄漏量是流量的3%，還有轉速越快泄漏量越小，間隙密封的密封原理是利用運動件之間的微小間隙在高速旋轉下液壓油產生一種油膜起自密封作用，不可能實現系統流體完全不泄漏，必須容許有一定的泄漏量,但是在設計中應盡量減小泄漏量。間隙密封的密封機制是在固定件和運動件的活動表面預先設置一個很小的環形間隙,系統的流體在通過這一環形間隙時,由于節流效應而減少了泄漏非接觸式間隙密封技術是指由于流體靜壓或動壓作用，在密封端面間充滿一層流體膜迫使密封端面彼此分離，而不存在硬性固相接觸的密封方式。采用間隙密封技術則能在理論上減少金屬之間的黏著磨損，顯著提高旋轉接頭的使用壽命。由于非接觸式間隙密封旋轉接頭傳輸?shù)慕橘|(zhì)本身具有一定的壓力，并且能持續傳輸，因此可利用傳輸介質在密封界面形成的靜壓和動壓效應實現對傳輸介質本身的非接觸式密封，密封油膜一方面提供一定的承載力，另一方面阻止或減小流體泄漏。而現有的非接觸式間隙密封旋轉接頭采用的下側排泄，從而將多余的流體進行排出，避免對軸承的影響，但是流體一般會出現雙向移動，單獨的排泄口不能夠?qū)崿F(xiàn)對雙向的流體進行排出，從而導致流體出現堆集，并容易發生固化問題后，對旋轉造成阻礙，所以需要對此進行改進，提高導向排泄效果。
