回轉接頭有兩層：內部柱體和外部殼體。液壓油從主控閥接到到內部柱體，行走馬達油路接在外殼上。內部柱體從上到下鑄有環行凹槽（即油道）即可。

?

當機器作回轉運動時，殼體固定不動，內部柱體與殼體間存在相對運動（柱體在殼體內轉動）。因為油道是環行，所以機器可以在圓周范圍內任意轉動

中央回轉接頭安裝使用注意事項 ：

?

1、 導電中央回轉接頭在搬運和存放過程中應避免撞擊和摔落，以免損壞接口及內部密封件，造成泄漏。

?

2、在安裝導電中央回轉接頭之前，清除管道以及內部所有硬質顆粒和其它污物，以免影響正常運轉。

?

3、安裝導電中央回轉接頭前，不要打開油口封蓋，接油管時再打開，已免雜物進入。

?

4、禁止在導電中央回轉接頭上焊接連接物，已免燒傷密封件.

?

5、導電中央回轉接頭外管體和設備軸頸相連接，連接時盡可能地使外管體與軸頸同心，以確保良好運轉。

?

6、檢查并調正流體進入或引出管道位置是否與導電中央回轉接頭相應孔道以及法蘭眼對應，對應正確后安裝即可。

?

7、在連接導線時一定要看清導線的顏色，同一種顏色連接在一起，已免接錯，導致電路串連，導電線出口處一定要用包塑軟管來保護導線。

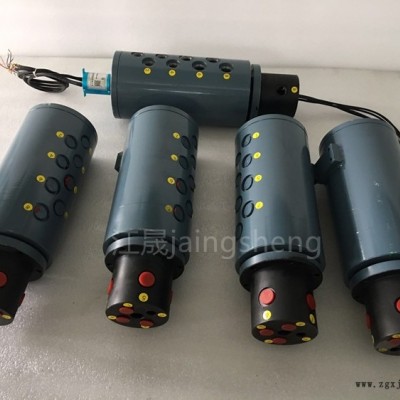

液壓中央旋轉接頭，主要用于挖掘機、起重機、平地機、塔吊、?液壓抓石器、抓木機?、抓甘蔗機、液壓鉗、旋轉式抓鋼器、旋轉抓斗抓等機械的整個液壓系統中，連接整個液壓系統中固定與旋轉部分的液壓氣動管路，使管路上、下兩部分可以360°自由地相對回轉運動而不發生干涉。?
