型號	ZXB-2008
絕緣電阻	≥100MΩ（100VDC）（Ω）
按鍵操作力	15~750g力
回彈時間	≤6ms（ms）
產品認證	ROHS
產品型號	見詳情
工作電流	≤100mA（A）
工作電壓	≤50VDC（V）
工作溫度	-20-80（℃）
接觸電阻	0.5~10Ω（Ω）
類型	按照客戶要求生產
使用壽命	1000000（次）
適用范圍	廣泛應用.........
品牌	ZXB
加工定制	是
基材耐壓	2kDVC

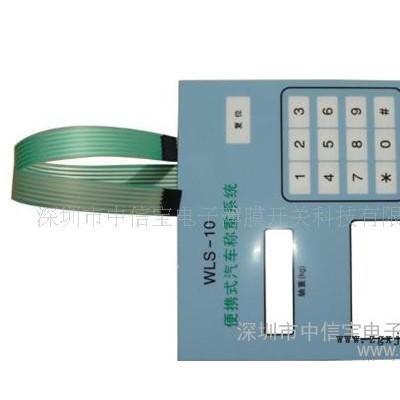

一:產品類型 柔性薄膜 柔性薄膜開關是薄膜開關的典型形式。這類薄膜開關之所以稱為柔性，是因為該薄膜開關的面膜層、隔離層、電路層全部由各種不同性質的柔性薄膜所組成。柔性薄膜開關的電路層，均采用電器性能良好的聚酯薄膜（PET）作為開關電路圖形的載體，此層也分裝手感彈片、上下電路。由于聚酯薄膜所具有性質的影響，使得該薄膜開關具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形，包括開關的聯機及其引出線均采用低電阻，低溫條件下固化的導電性涂料印刷而成。因此，整個薄膜開關的組成，具有一定的柔軟性，不僅適合于平面體上使用，還能與曲面體配合。柔性薄膜開關引出線與開關體的本身是一體的，在制作群體開關的聯機時，將其匯集于薄膜的某一處，并按設計指定的位置和標準的線距向外延伸，作為柔軟的、可任意彎曲的、密封的引出導線與整機的后置電路相連。 硬性薄膜 硬性薄膜開關是指開關的圖形和線路是制作在普遍的印刷線路覆銅板上。

  硬性薄膜開關

硬性薄膜開關的特點是取材文便，工藝穩定，阻值低，并可在其背面直接焊接電路中的某些組件。在面積不大的情況下，可省去硬質襯板層。硬性薄膜開關一般都采用金屬導片作為導通迷宮觸點，故較好的手感。所不利的方面，是在整機中裝聯不及軟性薄膜開關方便，往往需要焊接并通過扁平電纜將引線引出。硬性薄膜開關的信息反饋除蜂鳴信號、LED指示外，普遍可采用金屬手感彈片。 平面薄膜 薄膜開關上的按鍵，以色彩不同表示鍵體的位置、形體和大小，在薄膜開關的初始階段較為普遍。立體薄膜開關：通常，薄膜開關上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，

  平面薄膜開關

只能憑操作者的視覺來識別操作的準確性，由于沒有適當?shù)姆答佇畔⒈砻魇种甘欠癜丛诹碎_關的有效范圍使開關動作，因而影響了對整機監控的自信和操作的速度。一種使開關鍵體微微凸起，略高于面板，構成立體形狀的薄膜開關，稱為立體鍵開關。立體鍵不僅能準確地給定鍵體的范圍，提高辨認速度，使操作者的觸覺比較敏感，同時還增進了產品外觀的裝飾效果. 立體鍵的制作[2]。 凸起薄膜(按鍵表面凸起（凸包/鼓包）) 通常，薄膜開關上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，只能憑操作者的視覺來識別操作的準確性，由于沒有適當?shù)姆答佇畔ⅲ?

  凸起薄膜開關

                                        因而影響了對機子監控的自信和操作的速度。所以在面板的設計階段**要作好安排，備有工藝孔，以便在模具壓制時有**的定位， 其立體凸起的高度一般不宜超過基材厚度的兩倍。為美觀產品的外觀，凸起薄膜開關的凸起可有多種變化制作。 二：技術參數 電性能 ⒈工作電壓：≤50V（DC） ⒉工作電流：≤100mA ⒊接觸電阻：0.5~10Ω ⒋絕緣電阻：≥100MΩ（100V/DC） ⒌基材耐壓：2kV（DC） ⒍回彈時間：≤6ms ⒎回路電阻：50Ω、150Ω、350Ω三檔，或以用戶需要確定。 ⒏絕緣油墨耐壓：100V/DC 機械性能 ⒈可靠性使用壽命：>100萬次 ⒉閉合位移：0.1~0.4mm（無觸覺型） 0.4~1.0mm（觸感型） ⒊健標作力：15~750g力 ⒋導電銀漿遷移：在55℃，溫度90%，56小時后，二線間為10MΩ/50VDC ⒌銀漿線上無氧化，無雜質 ⒍銀漿線寬≥0.3mm**小間隔0.3mm，線路毛邊<1/3，線路缺口<1/4線寬 ⒎引腳間距標準 2.54 2.50 1.27 1.25mm ⒏引出線抗曲度，用d=10mm鋼棍壓滾80次線路不斷。 環境性能 ⒈工作溫度：－20℃～+70℃ ⒉存貯溫度：－40℃～+85℃ 溫度95%±5% ⒊大 氣 壓：86～106KPa 印刷指標 ⒈印刷尺寸偏差±0.10mm，外型邊線不清編差±0.1mm ⒉套色偏差±0.11mm/100mm，絕緣油墨全部覆蓋銀漿線路 ⒊無油墨散，字跡無殘缺 ⒋色差不大于二級 ⒌不得有折痕、脫漆 ⒍透明窗透明清潔，色澤均勻，不得有刮傷、針孔、雜質。 公司產品結構嚴謹，外形美觀，密封性好。具有防潮濕，使用壽命長等特點；廣泛應用領域：電子通訊、電子測量的儀器，工業控制，醫療設備，汽車工業，智能玩具，家用電器，健身器材、鍵盤儀器儀表，測量儀器，分析儀器，航海儀器，醫療儀器;數控機床，電子衡器，電力設備，印刷機械，工業照相機;計算機 操作鍵盤，監視器，打印機，繪圖儀； 家用電器 ；搖控器，電子鎖，洗衣機，微波爐，電飯煲，音響及影視設備; 辦公系統電話機，傳真機，復印機，計算器，翻譯機; 電子玩具，電子靶，電子琴，游戲機等。 為迎合市場對環保的要求，本公司生產的所有產品都符合歐盟環保標準：ROHS/PAK/6P/SGS 歡迎廣大客戶來電（24小時業務熱線15818652577王先生 /全國統一免費售后服務熱線：4008-678-180）咨詢，打樣，生產；順祝商祺!
