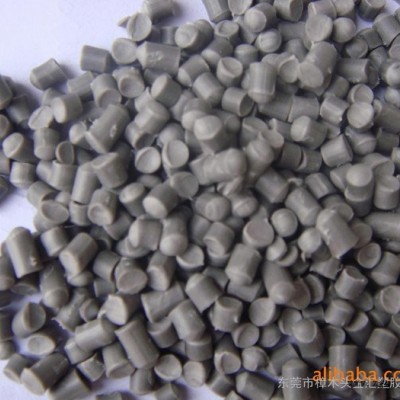

UPVC又稱硬PVC，它是氯乙烯單體經(jīng)聚合反應(yīng)而制成的無定形熱塑性樹脂加一定的添加劑（如穩(wěn)定劑、潤滑劑、填充劑等）組成。除了用添加劑外，還采用了與其它樹脂進(jìn)行共混改性的辦法，使其具有明顯的實(shí)用價(jià)值。這些樹脂有CPVC、PE、ABS、EVA、MBS等。UPVC的熔體粘度高，流動(dòng)性差，即使提高注射壓力和熔體溫度，流動(dòng)性的變化也不大。另外，樹脂的成型溫度與熱分解溫度很接近，能夠進(jìn)行成型的溫度范圍很窄，是一種難于成型的材料。

1、塑料的處理??處于室溫24小時(shí)后，吸水量少于0.02%，因此無須烘干。如必須干燥，可放入60-70℃的熱氣爐3小時(shí)，或80℃的干燥機(jī)1-1.5小時(shí)。??回收料最多可用20%與新料混合，回收料的用量要看制品的最終用途而定。濫用回收料可使注塑失敗，不單是回收了的成分過多，更多的原因是由于物料經(jīng)過多次再加工。回收料每多回收一次質(zhì)量下降越多。

 2、注塑機(jī)選用

 UPVC由于熔體粘度大、易分解，分解產(chǎn)物對(duì)鐵有腐蝕作用，其注塑成型必須專用的塑化部件和溫控系統(tǒng)。??華美達(dá)在產(chǎn)品覆蓋的每一種鎖模力型號(hào)，都有專門的UPVC塑化注射系統(tǒng)，并配合UPVC管件產(chǎn)品抽芯的要求備有專用的安全門裝置。一般情況下只要注射量可以滿足重量要求，選用這一系列UPVC專用注塑裝置可以成型出高質(zhì)量的產(chǎn)品。

 3、模具及澆口設(shè)計(jì)

模具溫度可設(shè)為40℃。流道的長度要短，直徑則要大，以減小壓力損失及保壓能傳遞到模腔。澆口越短越好，模切面要圓形，射嘴口的直徑最小6mm,，成圓錐形，內(nèi)角成5°。??主流道的模切面也要圓形，與冷料井組合而成，通過切面半徑連接主流道和澆口，直徑可為7mm。??澆口應(yīng)用切圓面形的半徑連接塑件，越短越好，模切面要順滑。??冷料井可防止半凝固的物料進(jìn)入模腔，它的重要性常被忽略。??澆口的位置要正確，使物料在流道上順利流動(dòng)，不會(huì)停留在尖角、碎片和金屬的痕跡里，以免出現(xiàn)壓縮或減壓的情況，應(yīng)保持流道順滑流暢。??模具應(yīng)用不銹鋼鑄造，鉻的含量至少13%，最好16%，洛氏硬度至少有55，硬鋼模具可經(jīng)鍍鉻處理，形成保護(hù)作用。??生產(chǎn)完后，應(yīng)用溫和的堿液小心將模面清洗干凈后再噴上油質(zhì)噴霧或硅質(zhì)噴霧。

4、熔膠溫度

可用空射法度量，由185-205℃不等。從射出的物料光滑程度可得知UPVC的準(zhǔn)確熔膠溫度。如物料在射出后粗糙不平，就證明物料并非均一（塑化不足），表示所定的溫度太低；如射出后起泡沫并冒出大量煙霧，就表示溫度過高。

5、注射速度

 射速要慢，否則過分剪切會(huì)使物料降質(zhì)，利用UPVC生產(chǎn)極度光滑的厚壁制品時(shí)，應(yīng)采用多級(jí)注塑模具填充速度。

 6、螺桿轉(zhuǎn)速

 應(yīng)配合模塑周期而定。螺桿面速度不應(yīng)超過0.15-0.2m/s

 7、背壓

 可達(dá)150bar，越低越好，常見為5bar。

8、滯留時(shí)間

 在200℃的溫度下，機(jī)筒滯留時(shí)間最多不能超過5分鐘。當(dāng)溫度為210℃，機(jī)筒滯留時(shí)間就不能超過3分鐘。UPVC制品：UPVC球閥、UPVC蝶閥、UPVC管道等。UPVC管：實(shí)際上就是一種塑料管，接口處一般用膠粘接，UPVC管的抗凍和耐熱能力都不好.所以冷熱水管都很少用，PVC管適用于電線管道和排污管道，近年內(nèi)科技界發(fā)現(xiàn)，能使PVC變得更為柔軟的化學(xué)添加劑酞，對(duì)人體內(nèi)腎、肝、 影響甚大，會(huì)導(dǎo)致癌癥、腎損壞，破壞人體功能再造系統(tǒng)，影響發(fā)育。

產(chǎn)品特點(diǎn)

 a、耐腐蝕性強(qiáng)：與一般鑄鐵管、鍍鋅管相比，PVC管具有極強(qiáng)的耐腐蝕性能，能耐強(qiáng)酸、強(qiáng)堿，不會(huì)生銹結(jié)垢。使用時(shí)不必?fù)?dān)心“出紅水”現(xiàn)象。b、流體阻力小：PVC管內(nèi)壁十分光滑。其表面粗糙系數(shù)僅為0.009，流體阻力很小，不會(huì)過份降低水壓。c、機(jī)械強(qiáng)度高：給水用UPVC管具有良好的耐水壓、抗沖擊、抗拉伸強(qiáng)度，在室溫下可受110大氣壓1小時(shí)而不致破裂。d、衛(wèi)生無毒：給水用UPVC管采用獨(dú)特的綠色環(huán)保無鉛配方體系代替?zhèn)鹘y(tǒng)的復(fù)合鉛鹽配方體系，因而不會(huì)破壞水質(zhì)、影響人體健康。e、質(zhì)地輕、安裝施工方便：PVC管的密度為一般鑄鐵的五分之一，搬送裝卸方便。且采用專用粘貼劑粘貼或彈性密封件套接，安裝施工簡單快捷。f、給水管的適溫性能：給水用UPVC管使用溫度范圍，以室溫為最佳。唯獨(dú)偏低，脆性增加，不利安裝施工；溫度偏低，抗拉強(qiáng)度下降，耐水壓性能降低。g、水密性好：膠粘劑粘接后15分鐘，粘接強(qiáng)度即可達(dá)到12.5/C以上，經(jīng)多年使用亦不會(huì)有明顯下降，而彈性密封件套接處之密封圈，亦與PVC管有相當(dāng)使用年限，絕無老化漏水之慮。

       改性耐高溫耐腐蝕硬質(zhì)管件PVC原料的產(chǎn)品特點(diǎn)用途以及原料物性均轉(zhuǎn)載于金匯塑膠原料有限公司，公司網(wǎng)站//dgjiahuang.b2b.hc360.com 聯(lián)系人李先生，電話18666864994如有需要請(qǐng)聯(lián)系多謝，我公司將竭誠為你服務(wù)。
