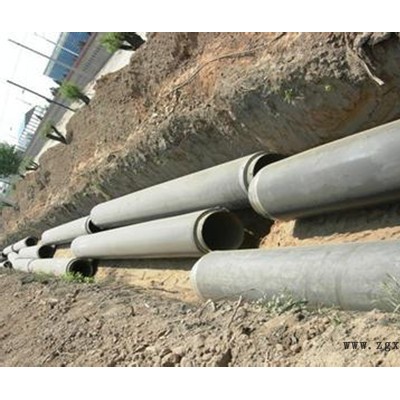

聚氨酯保溫直埋供熱管設計和施工應注意的問題：


聚氨酯保溫直埋管從節約能源、降低造價、縮短施工周期、保護環境多方面來看，不僅具有傳統地溝和架空敷設管道難以比擬的技術和實用性能，而且具有顯著的社會效益和經濟效益，但一個**的直埋供熱管道工程還必須具備設計合理、保溫管道質量可靠1精心施工3個條件。由于直埋供熱技術在我國起步較晚，以上3個條件尚需不斷完善。從工程實踐中出現的質量問題來看，應在設計和施工中特別注意以下幾個問題：


一、在設計和施工中，一定要真正理解供熱管道直埋敷設方式分為有補償直埋敷設及無補償直埋敷設兩種方式，確實掌握兩種方式各自的工作原理，特點及其應用場合，以便在設計上合理選用，施工上安全、可靠、經濟。


1．首先要掌握概念：有補償直埋敷設方式，是通過管線自然補償和補償器（如方形和波紋管補償器）來解決管道熱伸長量的，從而使熱應力為**??；無補償直埋敷設，簡單地說**是管道在受熱時沒有任何補償措施，而是靠管材本身強度來吸收熱應力。


2．無補償敷設方式的基本原理：在安裝管道時，首先給管道加熱到一定溫度，然后將管道焊接固定，當管道恢復到安裝溫度時（溫度降低），管道預先承受了一定的拉應力。當管道通熱工作時，隨著溫度的升高，管道應力為零，當繼續升溫時，管道的壓應力增加，當溫度升到工作溫度時，管道的壓應力（熱應力）仍小于許用應力。這樣，管道可以不用補償裝置而正常工作了。這種無補償方式應用第四強度理論，施工時需要對管道預熱，施工比較麻煩，但國內外已有大量工程實踐，理論計算可靠，能確保安全。另一種無補償方式是近幾年由我國北京煤氣熱力設計院提出的計算方法和應力分類采用安定性分析，應用第三強度理論。這種方式充分發揮鋼材塑性潛力，施工方便，無需預熱。


3．兩種敷設埋設深度考慮不同因素。


（1）當確定采用有補償直埋敷設方式時，埋設深度只考慮由于地面荷載的作用不會破壞管道的穩定便可，從經濟、施工方便等方面考慮。當采用有補償直埋敷設方式時，盡量淺埋，一般覆土厚度大于0．6米即可，且與管徑大小無關。


（2）當采用無補償直埋敷設方式時，埋設深度要考慮管道的穩定要求，穩定性主要與覆土厚度有關，一般比有補償埋得深，當采用不預熱的無補償直埋敷設管道時**小覆土深度應按《城市熱網設計規范》（CJJ34—90）第7．2．15條執行，覆土厚度應與管徑大小成正比。


4．設計中究竟采用無補償敷設還是有補償敷設方式，原則是直管道較長，中間分支較少，供熱介質不超過100℃時，應優先選用無補償敷設方式，否則，應考慮有補償敷設方式。具體的熱網主干線應采用無補償敷設方式，而分支庭院管網則應采用有補償敷設方式，但目前有的設計者偏愛有補償敷設，應提倡優化設計。


二、施工前必須對生產預制聚氨酪保溫直埋管的廠家進行調研，進場后認真進行檢驗，對不合格的保溫管拒絕使用。


三、在直埋管道施工中，焊接是一項保證工程質量的關鍵工作。





1．必須是取得合格證書的焊工，方可在合格證書準許的范圍內施焊，沒有合格證書的焊工**不能參加焊接施工。


2．焊接管接頭時，應做好工作坑，且應注意接頭打坡口及接頭焊接質量。


四、固定支架，各種井室的施工質量直接影響工程質量和管道的使用壽命，如井室防水不好，將使部件因浸水遭到破壞。因此，應認真施工，確保施工質量。


五、必須重視直埋管管道的打壓，在滿足打壓條件下，首先進行灌水排凈空氣，然后分兩步做：





1．強度試驗：把管道內的壓力升至工作壓力的1．5倍后，在穩壓10分內無滲漏。


2．嚴密性試驗：把管內的壓力降至工作壓力時，用1kg的小錘在焊縫周圍對焊縫逐個進行敲打檢查，在30分鐘無滲漏且壓力降不超過0．2個大氣壓即為合格。


3．應按規范要求做好試壓記錄。


六、現場接頭保溫施工。這一項內容是直埋管道施工特有的，施工質量好壞直接影響使用壽命，必須引起足夠重視。保溫管現場接頭保溫須在試壓合格后方可進行，保溫層有現場發泡施工和保溫瓦施工兩種方法，不管采用哪種方法施工，都不能出現環形空間，開裂、脫層等缺陷，保護層的做法有多種（如高密度聚乙烯和玻璃鋼保護層），但都必須保證接頭的整體性，嚴密性，防水性。


七，回填土應在管道試壓，接頭，竣工測量，清掃完畢后方可進行，且必須按直埋管施工特點回填規定厚度砂子，千萬不可偷工減料。


八、工程驗收，因直埋供熱管埋于地下，絕大部分屬于隱蔽工程，如果竣工驗收不認真，竣工資料不詳細，將會影響以后的使用。

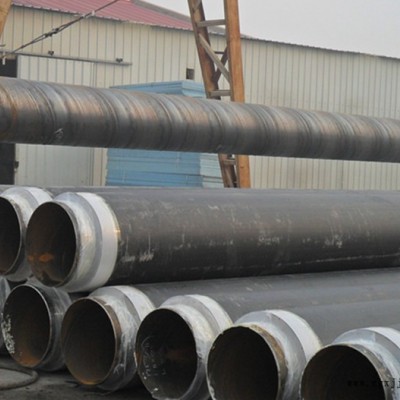

聚氨酯預制保溫管
  管材中敷設伴熱電纜可以避免由于管道凍結而影響管網運行。敷設伴熱電纜的管材，規格尺寸結構完全與普通保溫管相同，特制的伴熱電纜緊巾鋼管外壁與之平行敷設在管材中，利用點熱通過鋼管加熱介質。剛通電瞬間電纜發熱功率**大，隨著溫度長高,電纜中PTC記憶材料電阻逐漸增大，因而工作電流和電熱功率也逐漸減小，直至發熱功率補償系統的熱損失,使系統溫度處于穩定狀態時止。當環境溫度降低有降低趨勢的時候，電纜功率自動增大，自動補償損失，使系統在新的溫度下處于平衡。這種補償加熱方式是高效節能的。

耐高溫保溫管
  適用于輸送介質低于180℃的直埋式預制保溫管。熱電聯產、高溫水供暖及蒸汽供暖，都需要有更高耐溫要求的直埋式保溫管道,高溫水用于集中供熱的優點也日益被供熱行業的同行認可，為了滿足用戶輸送高溫載熱介質的需要，我們開發研制了耐高溫型保溫管。耐高溫型管按保溫材料的不同分為兩種**種采用改性尿泡酸酯硬作為保溫層，這種硬泡同聚氨酯硬泡類似，完全封閉的均勻泡孔和導熱系數極小的發泡劑形成了這種硬泡優越的保溫性能，導熱系數小于0.023W/m.k,抗拉強度大于200Kpa,閉孔率大于97%，耐溫150℃時熱失重小于2%，熱變形小于1%，符合ASTM標準，適合輸送不大于150℃的熱介質，這種保溫管按保溫層厚度也分為兩種系列規格與普通保溫管相同，可適合不同用戶的要求。

保溫鋼管選用二度無機富鋅底漆(耐溫≥400℃)防腐涂層，管道端口選用聚乙烯薄膜或三層PE冷纏帶密封，防止安裝前進入潮氣或施工中進入水。保溫材料多層錯縫包扎，有效減少了熱損失，同時控制外套表面措施，防止了冷橋的產生，從而使外套防腐層的溫度控制得到了保證。用保溫材料包扎多層鋁箔反射層，有效減少了熱損失，使蒸汽管道更加經濟合理。
  防腐保溫鋼管是一種具有防腐性能的鋼管，并且具有良好的保溫性能，在建筑施工中得到廣泛的使用和推廣，并且在不斷的進行完善和普及。防腐保溫鋼管具有不同的加工種類和方法，不同的加工方法確定了鋼管具有不同的性能和功能，而且使用范圍也會隨之改變。
  防腐保溫鋼管的生產需要根據**的標準進行生產，不同的加工方法遵循的標準不同，但是都要符合**的生產標準，并且要嚴格遵循和執行。目前防腐保溫鋼管的加工種類具有以下幾種，需要根據不同的情況進行設置和選擇，下面介紹一下防腐保溫鋼管的加工種類：
  1、石油天然氣用三層聚乙烯(3PE)防腐保溫鋼管、二層聚乙烯(2PE)鋼管防腐。在運輸天然氣的過程中，需要使用三層或者二層聚乙烯保溫鋼管，使用這種形式的鋼管可以保證運輸?shù)陌踩陀行?，保證鋼管不受到腐蝕或者損害。這種防腐保溫鋼管的執行標準是SY／T0413-2002DIN30670 ，在加工生產時要嚴格按照這種標準進行生產，保證工作的順利進行，保證產品的質量。
  2、石油用FBE(單層熔結環氧粉末防腐)防腐保溫鋼管、2FBE(雙層熔結環氧粉末防腐)防腐保溫鋼管。不同的運輸物質可能需要不同材質的鋼管進行運輸，以保證運輸物質的安全和可靠性。FBE防腐保溫鋼管和2FBE防腐保溫鋼管具有一致的生產標準，生產加工標準是SY／T0315-97、SY／T0315-2005 。

聚氨酯直埋保溫管應用
  聚氨酯保溫管用于室內外各種管道，集中供熱管道，中央空調管道、化工、醫藥等工業管道的保溫、保冷工程。概述 聚氨酯發泡保溫管自三十年代聚氨酯合成材料誕生以來，一直作為一種優良的絕熱保溫材料而得到迅速發展，其應用范圍也越來越廣泛，更由于其施工簡便、節能防腐效果顯著而被大量地用于各種供熱、制冷、輸油、輸汽等各種管道。大量地用于各種供熱、制冷、輸油、輸汽等各種管道。

 外滑動式空氣層保溫結構形式 1、內鋼管  2、富鋅底漆 3、滑動導向支架 4、耐高溫玻璃棉 5、鋁箔反射層  6、空氣保溫層 7、外套鋼管 8、外套鋼管防腐層   直埋式高溫蒸汽用預制保溫管是地下直埋中的一種管道，采用沒有混凝土結構的情況下也可以進行地下直埋的方式，即工作鋼管的熱膨脹在外管內進行，從而降低了材料成本，縮短了施工日期，并保障了供熱管道的安全性，可以在不同溫度環境下更安全的廣泛應用，尤其適用于高溫蒸汽管道項目。使用溫度可達150℃-450℃。  內鋼管選用二度無機富鋅底漆（耐溫≥400℃）防腐涂層，管道端口選用聚乙烯薄膜或三層PE冷纏帶密封，防止安裝前進入潮氣或施工中進入水。保溫材料多層錯縫包扎，有效減少了熱損失，同時控制外套表面措施，防止了冷橋的產生，從而使外套防腐層的溫度控制得到了保證。用保溫材料包扎多層鋁箔反射層，有效減少了熱損失，使蒸汽管道更加經濟合理。  外套鋼管防腐采用防腐涂層與陰極保護聯合防護，使防腐壽命可大大增加。疏水系統采用全封閉的形式，布置靈活，結構合理，安全可靠。鋼套管上的排潮管既能及時排出潮濕氣體，又可作為日常運行的報警信號管。管道的熱補償采用**波紋管補償器，并將其裝設在套管內，做成直埋形式，無須設置觀察井，施工操作方便、工期短。


 低溫直埋式預制蒸汽保溫管（內滑動） 內滑動式保溫結構 1、內鋼管  2、耐高溫無機富鋅漆 3、耐高溫減阻層 4、微孔硅酸鈣無機保溫層 5、鋁箔反射層  6、聚氨酯保溫層  7、外鋼管或外護PE夾克管  8、外套防腐   用管道支座保持內外鋼管之間的同心度，用耐高溫纖維氈減阻層形成鋼管與硅酸鈣保溫材料之間的滑動界面，利用鋼套管強度高、密封性能好的特點，成功的解決了防水抗漏的難點。


  保溫材料內層采用微孔硅酸鈣錯縫包扎在內鋼管上，并在縫隙填充耐高溫高彈保溫材料，有效減少了熱損失。外層保溫選用聚氨酯保溫材料，利用聚氨酯優良的保溫性能，控制外套表面溫度低于50℃，保護防腐層，增加管道的整體壽命。  鋼管中的固定支座采取隔熱措施，防止了冷橋的產生，從而使防腐層的控制溫度（50℃以下）得到了保證。  在內層保溫材料包扎多層鋁箔反射層，有效減少了熱損失，使蒸汽管道更加經濟合理。 預制保溫管件分類目錄  彎頭   直三通   跨越三通   平行三通   固定支架   變徑管 彎頭   用于直管的轉向，還可以用于補償熱膨脹及收縮。  


標準角度的彎頭:30o、60o、90o，不同角度和長度的彎頭可按要求提供。

高密度聚乙烯夾克管，聚乙烯直埋夾夾克管保溫
