成人福利在线看,亚洲精品在看在线观看,国产精品成人免费久久黄

類型	標準料
密度	1.19
牌號	PMMA　LG6
吸水率	0.3
銷售方式	品牌經(jīng)銷
顏色	本色
用途級別	板材級,注塑級,照明燈具,型材,汽車部件,家電部件,光學級,管材級,電子電器部件
品牌	LG6
廠家(產(chǎn)地)	日本住友
加工級別	注塑級,擠出級
特性級別	標準級,透明級,熱穩(wěn)定性,耐候
成型收縮率	0.4
規(guī)格級別	透明

奧特美展示奧特美展示PMMA 日本住友耐熱性LG6工業(yè)應用，照明?文具用品?汽車部件特性備注：耐沖擊級，耐熱性能佳重要參數(shù)：熔體流動速率:20 g/10min密度:1.19 g/cm3吸水率:0.3 %成型收縮率:0.4 %拉伸強度:62 MPa彎曲強度:105 MPa硬度:88 維卡軟化點:100 ℃熱變形溫度:90 ℃透光率:93 %
       ＰＭＭＡ應用
1、建筑應用:櫥窗、隔音門窗、采光罩、電話亭等
2、廣告應用:燈箱、招牌、指示牌、展架等
3、交通應用:火車、汽車等車輛門窗等
4、醫(yī)學應用:嬰兒保育箱、各種手術醫(yī)療器具民用品：衛(wèi)浴設施、工藝品、化妝品、支架、水族箱等
5、工業(yè)應用：儀器表面板及護蓋等
6、照明應用：日光燈、吊燈、街燈罩等運用領域：酒店、商場、辦公樓、會所、別墅、博物館、醫(yī)療、教育、餐飲、展覽展示等等運用區(qū)域：吊頂、集成吊頂、隔斷、屏風、移門、透明墻、酒店家具、辦公家具、吧臺、燈飾、吊燈、標識、標牌、地板、景觀等等
展示示PMMA 日本住友耐熱性LG6工業(yè)應用，照明?文具用品?汽車部件特性備注：耐沖擊級，耐熱性能佳重要參數(shù)：熔體流動速率:20 g/10min密度:1.19 g/cm3吸水率:0.3 %成型收縮率:0.4 %拉伸強度:62 MPa彎曲強度:105 MPa硬度:88 維卡軟化點:100 ℃熱變形溫度:90 ℃透光率:93 %

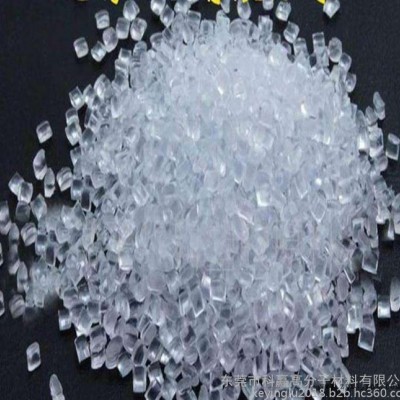

ＰＭＭＡ是無色透明的玻璃狀物，比重1.19，表面硬度較低，容易被硬物劃傷。難著火，但能緩慢燃燒，離火后仍能繼續(xù)燃燒，燃燒時易碎裂，熔融滴落，火焰明亮，底部藍色，頂端白色，發(fā)出強烈花果臭和腐爛的蔬菜臭味。
1．透明性：PMMA是無定形高聚物，其內部分子的排列方式不致干擾進入它的光線在各個部分通過時的速度，因而能使光線都以相同速度前進（即均一的折光指數(shù)），根本不會使光線四面分散互相干擾。所以PMMA具有優(yōu)良的光學性能，高度的透光率（90～92%，和波長有關）。表面極光滑的片或棒材，在彎曲到一定限度內也能將從一端射入的光線全部在其內部反射前進從另一端射出，就好象水在管子里流過一樣（一定的彎曲度是指彎曲后的位置和原來位置所成的角度，不能超過42°；彎曲呈弧形時，弧形半徑必須大于棒直徑或片材厚度的3倍）。但當其表面某部分磨毛時，光線就可從這里逸出而顯示出光亮?？梢岳眠@種特性來制造邊緣發(fā)光裝置、?等。
2．機械性能：PMMA的機械強度比普通玻璃高10倍以上，但和其它塑料相比強度只能算中等。它的缺點是質輕脆、易開裂（或出現(xiàn)銀紋）、表面硬度低，容易擦傷而失去光澤；耐磨性較差，其彼此之間的靜摩擦系數(shù)是0.8，對鋼的動摩擦系數(shù)是0.45～0.50，所以容易擦傷磨毛。
3．電性能：PMMA的電性能是良好的，特別是在低頻率工作條件下。然而其某些電性能是獨特的：介電損耗角正切值隨頻率的升高而降低。溫度和頻率對介電常數(shù)有影響，而氣候和濕度對電性能的影響不大。但電性能比PE、PS等差。
4．熱性能：PMMA的耐熱性不夠好，使用溫度僅80℃?？赏ㄟ^其單體與雙酯?等共聚、交聯(lián)，以提高耐熱性。PMMA的比熱比大多數(shù)熱塑性塑料都低，有利于它快速受熱塑化。另外它還具有一定的耐寒性，在低溫-50～-60℃下，沖擊強度變化很小。
5．化學性能；PMMA具有一定的耐化學腐蝕能力，但隨溫度升高而減弱。對氣體的耐化學腐蝕能力較強，長期和，未出現(xiàn)被腐蝕情況；。；能吸附各種醇類有機化合物，使體積膨脹，表面粗糙發(fā)毛，但不溶于脂肪族化合物中。
6．耐氣候性：具有優(yōu)良的耐候性，在熱帶氣候下暴曬多年透明度和色澤變化很少。
奧特美展示PMMA 日本住友耐熱性LG6工業(yè)應用，照明?文具用品?汽車部件特性備注：耐沖擊級，耐熱性能佳重要參數(shù)：熔體流動速率:20 g/10min密度:1.19 g/cm3吸水率:0.3 %成型收縮率:0.4 %拉伸強度:62 MPa彎曲強度:105 MPa硬度:88 維卡軟化點:100 ℃熱變形溫度:90 ℃透光率:93 %
主要特性 1．PMMA的加工工藝特性： PMMA⑴在加工溫度下，其熔體的流變性基本上接近非牛頓型，也就是說它的熔體粘度主要受壓力（剪切速率）支配，因此要降低粘度，增加流動性，主要靠增大壓力達到。然而它的熔體粘度比PE、PS等的高得多，所以注射成型所需要的壓力高。而且其熔體粘度隨溫度升高而下降，對溫度的敏感性比其它熱塑性塑料都高，因此要控制好溫度才利于成型。 PMMA⑵粒料在空氣中易吸濕，。在成型前必須干燥，否則會產(chǎn)生氣泡。采用回料時更要注意。 ⑶由于PMMA是無定形聚合物，故成型收縮率小，為0.5～1.8%。 ⑷由于PMMA的熔體粘度高，流動性差，冷卻速度快，制品易產(chǎn)生內應力，因此PMMA成型工藝要求嚴格，模具設計要求高，制品一般要求后處理。 PMMA⑸制品在儲存和使用過程中易出現(xiàn)銀紋；銀紋的出現(xiàn)是玻璃態(tài)高聚物脆性斷裂的先決條件，銀紋中物質的破裂造成裂紋的引發(fā)和擴張，以致發(fā)生斷裂。銀紋是材料中內應力造成的，因此在成型時應注意減少或避免，也就是在成型時有足夠的保溫時間。 2．PMMA的注射成型加工： ⑴干燥：溫度應比其熱變形溫度低10～20℃（100～110℃），干燥時間約2~8小時（干燥至含水量0.02～0.04%）。干燥好的料不能暴露在空氣中，應保存在密閉的料斗中。 ⑵注射溫度：一般在180～220℃ ⑶注射壓力：80～130MPa ⑷模溫：40～60℃ ⑸模具流道應粗而短，盡量避免采用點澆口，否則澆口直徑應不小于1.5mm ⑹制品一般均需進行熱處理以消除內應力
奧特美首諾“原廠原包、假一賠一百"。?質量?服務，一直得到很多新老客戶的信賴。本司長期穩(wěn)定供應SURLYN 品牌有SURLYN美國杜邦, 美國陶氏SURLYN ?？松取１舅救C齊全，?可提供各類型報告，物性表，如UL黃卡，SGS報告，MSDS證書。如有需要請及時聯(lián)系我們，本司會為您解答一切相關問題。【奧特美的宗旨——誠信合作、質量保證、服務至上】歡迎新老客戶來電訂購！聯(lián)系人：呂生聯(lián)系電話：135390608980769-89977237 Q Q：2387110636 奧特美主營各種進口工程塑料和熱塑性彈性體，其系列如下： COC，PPA、SPS PPE ，POE，SURLYN 料， LCP,PA9T、POM、PPO、PA66、PA46 .IXEF、TPU、TPV、TPX、TPEE 本公司付款方式及貨運說明：支持銀行轉賬，現(xiàn)金，（貨運，物流，快遞）聯(lián)系人:呂生手機：13539060898 QQ:2471966113 聯(lián)系電話:86-0769-8997723713539060898 傳真號碼:86-0769-88199642
PMMA 日本住友耐熱性LG6工業(yè)應用，照明?文具用品?汽車部件特性備注：耐沖擊級，耐熱性能佳重要參數(shù)：熔體流動速率:20 g/10min密度:1.19 g/cm3吸水率:0.3 %成型收縮率:0.4 %拉伸強度:62 MPa彎曲強度:105 MPa硬度:88 維卡軟化點:100 ℃熱變形溫度:90 ℃透光率:93 %  卡軟化點:108 ℃ 熱變形溫度:101 ℃ 透光率:93 %
PMMA南通麗陽/PMMA/VHS特性：特殊等級，耐熱性同于VH，提高了加工成型性，用于汽車LED聚光鏡頭等重要參數(shù)：熔體流動速率:5.5 g/10min 密度:1.19 g/cm3 吸水率:0.3 % 缺口沖擊強度:1.2 拉伸強度:62 MPa 彎曲強度:92 MPa 彎曲模量:3300 MPa 硬度:101 維卡軟化點:108 ℃ 熱變形溫度:101 ℃ 透光率:93 %
PMMA南通麗陽/PMMA/SV-001特性：注塑成型，流動性好，耐熱性強，共擠表層。重要參數(shù)：熔體流動速率:5.5 g/10min 密度:1.19 g/cm3 吸水率:0.3 % 缺口沖擊強度:1.2 拉伸強度:62 MPa 彎曲強度:92 MPa 彎曲模量:3300 MPa 硬度:101 維卡軟化點:108 ℃ 熱變形溫度:101 ℃ 透光率:93 %

品牌：	未填
所在地：	廣東東莞市
起訂：	≥25 公斤
供貨總量：	10000 公斤
有效期至：	長期有效
類型：	標準料
密度：	1.19

VIP

推廣服務

東莞市科贏高分子材料有限公司

PMMA 日本住友耐熱性LG6工業(yè)應用

企業(yè)主推產(chǎn)品

誠信檔案

東莞市科贏高分子材料有限公司

企業(yè)名片

商品信息

品牌：

所在地：

起訂：

供貨總量：

有效期至：

類型：

密度：

店長推薦產(chǎn)品

店鋪內其他產(chǎn)品

全網(wǎng)相似產(chǎn)品推薦

相關欄目

地區(qū)相關

相關行業(yè)

產(chǎn)品熱門搜索

免責聲明

聯(lián)系方式

按排行字母分類：
