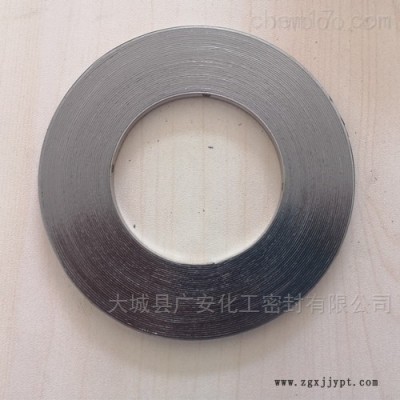

DN25精密金屬纏繞墊定做耐低壓金屬密封墊

 法蘭種類及纏繞墊片形式:

法蘭種類 纏繞墊片形狀

平面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片

凸面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片

凹凸法蘭 基本型纏繞墊片 僅帶內環纏繞墊片

槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片

平面和凹槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片纏繞墊片

厚度公差:

項目厚度公差墊片厚度4.5, 3.2+0.2-0.1環厚度3.0±0.24

金屬纏繞墊片主要技術參數:

DN25精密金屬纏繞墊定做耐低壓金屬密封墊

金屬纏繞墊片是應用較為廣泛的一種密封墊片，為半金屬密合墊中回彈性較好的墊片，由V形或W形薄鋼帶與填充料交替纏繞而成，能耐高溫、高壓和適應低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的問題，其結構密度可依據不同的鎖緊力要求來制作，為加主體和準確定位，纏繞墊片設有金屬內加環和外定位環，利用內外鋼環來控制其較大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

帶內外環材質：9SS304316316L蒙乃爾、純鈦帶外環、帶內環、基本形。
石墨金屬纏繞墊片使用溫度—200—850℃使用壓力0—20MPa
石棉金屬纏繞墊片使用溫度—200—500℃使用壓力0—25MPa
四氟金屬纏繞墊片使用溫度—200—260℃使用壓力0—10MPa

2、基本型墊片**不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片**加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效。
