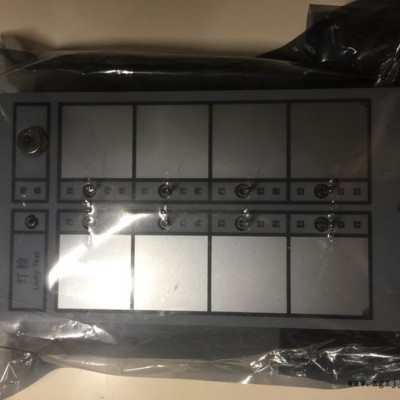

POM-8C多線控制單元

概述
每個POM-8C提供8組互相獨立的多線制線路，滿足GB16806的要求（標準要求，火警時需要手動直接控制消防設備啟動，如有消防泵、排煙風機等）?？膳c江森自控的火災報警系統配套，作為系統的多線聯動控制設備。
特性
八組互相獨立的多線制線路
每組一路24伏手動控制輸出和兩路回訊輸入
每組三個3色LED燈，分別顯示輸出、輸入線路的狀態
線路開路、短路和接地故障檢測
啟動鑰匙鎖和燈檢按鈕
過電保護及自恢復
24VDC直流電源供電
LED系統狀態指示燈
參數
相對濕度：10%～95%（無凝結）
工作電壓：18V～26 VDC
正常運行功耗：24VDC/50mA
**大運行功耗：24VDC/150mA ( 8路24伏控制輸出全部啟動 )
每路輸出電流限制：**大100mA
LED燈的顯示含義
輸出狀態LED
綠色：控制輸出線路正常，無輸出
紅色：?jiǎn)?dòng)24伏控制輸出成功
橙色：控制輸出線路故障
回訊顯示LED
綠色：回訊線路正常，無回訊
紅色：收到回訊信號
橙色：回訊線路故障
系統狀態LED
綠色閃爍： 監視系統正常，線路正常
橙色閃爍： 監視系統正常，線路故障
其他狀態： 監視系統故障
24VDC輸出使能狀態LED
綠色：24VDC輸出啟動
紅色：24VDC輸出切斷
安裝
安裝在DP-DISPCH安裝面板上時，占四個標準安裝位置中的一個。
