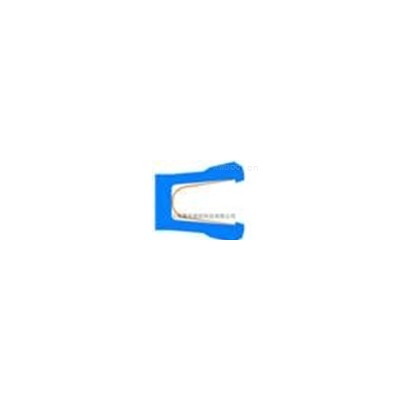

　　軸用彈簧張力密封圈
　　軸用彈簧張力密封圈是由金屬懸臂彈簧和經機械加工過的填充聚四氟乙烯密封套組成的單向密封，用于慢速、中速的往復或慢速旋轉運動場合。包括液壓缸和氣缸。它具有多種不同外形結構形式，密封壓力范圍比較廣，從真空到零壓、超高壓，都能保證可靠的密封要求。對于低粘度介質，熱熔膠粘物介質密封效果更佳。對于醫藥和食品加工行業，因消毒和苛刻的化學清潔劑的要求，可將彈簧處的空腔填滿硅膠，防止污染物進入。
技術數據
　　壓力
　　80MPa(靜負載)
　　40MPa(動負載)
　　速度
　　靜、慢速旋轉
　　溫度
　　-70℃~+260℃
　　介質
　　所有液體、化學制品和氣體
　　表面粗糙度
　　Ra
　　Rt
　　活塞桿表面
　　≤0,3μm
　　≤3μm
　　溝槽底面
　　≤1,6μm
　　≤6,3μm
　　溝槽側面
　　≤1,6μm
　　≤16μm
優點
　　—可用于往復及旋轉運動
　　—能適應絕大部分流體和化學制品
　　—摩擦系數小
　　—精確控制時也不會爬行
　　—防腐能力強和尺寸穩定性好
　　—能承受急劇的溫度變化
　　—不會污染食品和藥劑液體
　　—可以進行消毒,—貯存期無限

　　安裝尺寸數據

軸徑dh9	溝槽直徑 D H9	溝槽寬度 L+0,2	半徑 r	止口高度 X	徑向間隙 Smax
軸徑dh9	溝槽直徑 D H9	溝槽寬度 L+0,2	半徑 r	止口高度 X	2MPa	10MPa	20MPa	40MPa
3,0—9,9	d+2,9	2,4	0,4	0,4	0,20	0,10	0,08	0,05
10,0—19,9	d+4,5	3,6	0,4	0,6	0,25	0,15	0,10	0,07
20,0—39,9	d+6,2	4,8	0,6	0,7	0,35	0,20	0,15	0,08
40,0—119,9	d+9,4	7,1	0,8	0,8	0,50	0,25	0,20	0,10
120,0—999,9	d+12,2	9,5	0,8	0,9	0,60	0,30	0,25	0,12

軸用彈簧張力密封圈訂貨資料（單位：mm）

訂貨型號	桿徑 d h9	溝槽直徑DH9	溝槽寬度L+0,2	訂貨型號	桿徑 d h9	溝槽直徑DH9	溝槽寬度L+0,2
S003	3	5,9	2,4	S075	75	84,4	7,1
S004	4	6,9	2,4	S080	80	89,4	7,1
S005	5	7,9	2,4	S085	85	94,4	7,1
S006	6	8,9	2,4	S090	90	99,4	7,1
S008	8	10,9	2,4	S095	95	104,4	7,1
S010	10	14,5	3,6	S100	100	109,4	7,1
S012	12	16,5	3,6	S105	105	114,4	7,1
S014	14	18,5	3,6	S110	110	119,4	7,1
S015	15	19,5	3,6	S115	115	124,4	7,1
S016	16	20,5	3,6	S120	120	132,2	9,5
S018	18	22,5	3,6	S125	125	137,2	9,5
S020	20	26,2	4,8	S130	130	142,2	9,5
S022	22	28,2	4,8	S135	135	147,2	9,5
S025	25	31,2	4,8	S140	140	152,2	9,5
S028	28	34,2	4,8	S150	150	162,2	9,5
S030	30	36,2	4,8	S160	160	172,2	9,5
S032	32	38,2	4,8	S170	170	182,2	9,5
S035	35	41,2	4,8	S180	180	192,2	9,5
S036	36	42,2	4,8	S190	190	202,2	9,5
S040	40	49,4	7,1	S200	200	212,2	9,5
S042	42	51,4	7,1	S210	210	222,2	9,5
S045	45	54,4	7,1	S220	220	232,2	9,5
S048	48	57,4	7,1	S230	230	242,2	9,5
S050	50	59,4	7,1	S240	240	252,2	9,5
S052	52	61,4	7,1	S250	250	262,2	9,5
S055	55	64,4	7,1	S280	280	292,2	9,5
S056	56	65,4	7,1	S300	300	312,2	9,5
S060	60	69,4	7,1	S320	320	332,2	9,5
S063	63	72,4	7,1	S350	350	362,2	9,5
S065	65	74,4	7,1	S360	360	372,2	9,5
S070	70	79,4	7,1	S400	400	412,2	9,5
