結構和原理

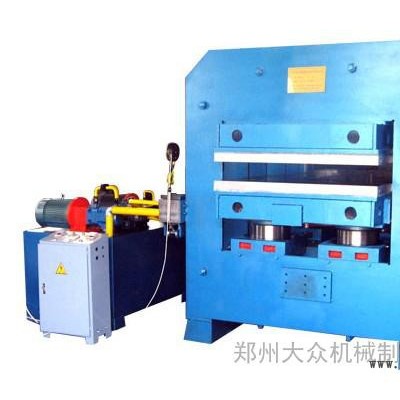

主機由機身、油泵、控制閥、電氣控制等四大部件組成。

1、機身部件由上機座、下機座、油箱、加熱板、油缸、柱塞等組成，四根立柱承受25T拉力，兼作熱板升降的導軌。

2、油泵部件：采用臺灣進口液壓油泵工作，通過單向閥控制閥向油缸供油。

3、控制閥部件由裝在液壓站上的自動放油閥和耐震動電接點壓力表組成，控制熱板的上升下降等動作。

液壓系統及原理：

按啟動按鈕后，電機帶動油泵轉動（泵的旋轉方向應與箭頭方向一致），濾油器→齒輪泵→溢流閥→單向閥→油缸工作，液壓油經使柱濾油器→齒輪泵→遠程調壓閥→單向閥→油缸塞快速上升，流量減少，低壓溢流閥和遠程調壓閥溢流系統壓力由電接點壓力表的黑針顯示，電接點壓力表的紅針調到保壓壓力16Mpa，另一只綠針調到16Mpa，當表上黑針和紅針重合時，壓力表發出訊號，使電機停止工作，即為保壓。（注：硫化時間和排氣次數需預先調定1-999），保壓時間到，自動下模，熱板快速下降，即開模。一個工作程序**此完成。由于合模硫化過程中可能要出現降壓現象，黑針退到與綠針重合（不保壓），此時電機重新運轉工作，使黑針又與紅針重合，即自動補壓，自動補壓不影響硫化時間。

(產品性能在不斷改進中,各項技術參數及外觀若有變更，依發貨時隨帶的說明書為準。屆時恕不另行通知)
