• 供貨總量 : 不限
• 價格說明 : 議定
• 包裝說明 : 不限
• 物流說明 : 貨運及物流
• 交貨說明 : 按訂單

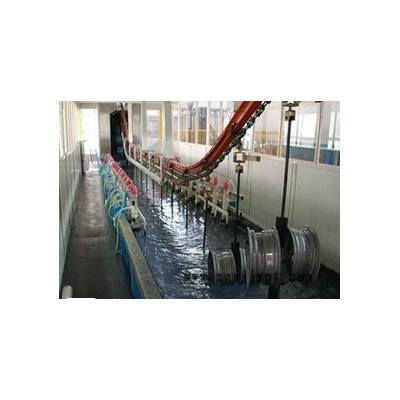

電泳設(shè)備涂裝過程中極間距和極比

電極與被涂物之間的距離稱為極間距。電泳設(shè)備涂裝過程中，極間距這一參數(shù)對電沉積沒有明顯的影響。但在施工中，要注意零件的各個不同的部位與電極間的距離之差不能太大，一般在5-6倍以內(nèi).不同的涂料品種泳透力不同，這個數(shù)值也是變化的。若電極面積過大，被涂物面易產(chǎn)生異常電沉積，沉積出的濕漆膜會變得粗糙。極間距離過遠，極間電阻增大，電沉積的效率就差，沉積量減少。相反，若極間距過近，會產(chǎn)生局部大電流和過量的電沉積，陰極電泳設(shè)備廠家定做，則影響膜厚均勻度。一般極間距的合適距離，鹽城陰極電泳設(shè)備，宜保持在50-400mm之間。

極比系指電極面積與被涂物表面積之比。陰陽極面積比，陰極電泳設(shè)備設(shè)計圖紙，對電沉積效率有影響。當電極面積大于被涂物面積時，極化作用增強，被涂物的電流密度增加，電阻下降，電沉積量和庫侖效率隨電極面積的增加而增加。

若電極面積過大，被涂物面易產(chǎn)生異常電沉積，沉積出的濕漆膜會變得粗糙。如果電極面積過小，情況則相反，電沉積效率將降低，電泳時沉積的漆膜會變薄，涂膜不均勻，局部甚至泳不上。

因此，在設(shè)置電極時，應(yīng)盡可能正對著被涂面。在陽極電泳中，極比在0.5-2之間，以接近1為好。陰極電泳時，由于陰極電泳漆泳透力很高，比的范圍要比陽極電泳漆要求的寬，極比從0.1-5均可。

電泳設(shè)備的清洗：

電泳槽與極液循環(huán)系統(tǒng)內(nèi)注滿自來水，加入1%氨水、1%乙二醇丁醚，啟動循環(huán)至少24小時后，把清洗液依次送到UF槽等電泳部份的貯槽。

各貯槽應(yīng)注滿，保證循環(huán)至少24小時后，排除清洗液，用自來水沖洗一遍。并打開過濾器，拿去臟的過濾袋。中和清洗液，適用于陰極電泳線設(shè)備；陽極電泳線設(shè)備可免。

用純水注滿電泳槽與極液循環(huán)系統(tǒng)，加入約0.5%醋酸，循環(huán)12小時以上，依次把中和清洗液泵入UF槽，貯備槽循環(huán)沖洗12小時以上后放空轉(zhuǎn)注至加料系統(tǒng)。

電泳涂裝對使用純水的要求較高

電泳涂裝對使用純水的要求較高，而對純水的檢測項目只有一個：電導(dǎo)率（μm/cm）。配漆投槽需要純水電導(dǎo)率達到10μm/cm以下，用來進行清洗水洗的水要求達到50μm/cm以下。

以上指標的純水是需要經(jīng)過制水設(shè)備來完成的，亦就是將原水制造成純水所需要的設(shè)備。對于產(chǎn)量小，規(guī)模小的電泳涂裝用戶可選擇購買工業(yè)純水方式更為節(jié)省。

離子交換機適用于原水電導(dǎo)率不超過200μm/cm，大于200μm/cm的原水應(yīng)選擇反滲透純水機制造純水，原水電導(dǎo)率大于1000μm/cm應(yīng)選擇反滲透純水機+前處理水質(zhì)軟化來完成純水制作工序。

城市居民用水電導(dǎo)率可電話咨詢本地自來水公司；地下水、井水、山水、河水的電導(dǎo)率較高，基本都需要反滲透純水機來完成制水過程。

陰極電泳設(shè)備哪家好-鹽城陰極電泳設(shè)備-河南天之助由河南天之助涂裝機械設(shè)備有限公司提供。陰極電泳設(shè)備哪家好-鹽城陰極電泳設(shè)備-河南天之助是河南天之助涂裝機械設(shè)備有限公司今年新升級推出的，以上圖片僅供參考，請您撥打本頁面或圖片上的聯(lián)系電話，索取聯(lián)系人：王經(jīng)理。電泳涂裝設(shè)備的分類電泳涂裝設(shè)備可以分為連續(xù)通過式和間歇垂直升降式兩大類，連續(xù)通過式電泳設(shè)備組成流水生產(chǎn)線，適于大批量涂裝生產(chǎn)，在工業(yè)上應(yīng)用很廣。同時本公司還是從事河南噴塑設(shè)備，鄭州噴塑設(shè)備，靜電噴塑設(shè)備的廠家，歡迎來電咨詢。
