• 供貨總量 : 不限
• 價格說明 : 議定
• 包裝說明 : 不限
• 物流說明 : 貨運及物流
• 交貨說明 : 按訂單

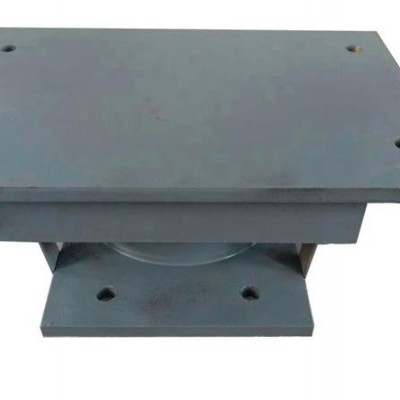

滑動抗震型球型支座傳力可靠，轉動靈活，萬向球形支座型號全，它既具備盆式橡膠支座承載能力大，容許位移量大等特點，又能滿足支座大轉角的需要，與盆式橡膠支座相比具有下列特點：球型支座通過球面?zhèn)髁Γ怀霈F(xiàn)力的縮頸現象，作用在混凝土上的反力比較均勻。 滑動抗震型球型支座通過球面四氟板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及四氟板的摩擦系數有關，與支座的轉角大小無關。因此特別適用于大轉角的需要，設計轉角可達0.05rad以上。滑動抗震型支座各向轉動性能一致，適用寬橋、曲線橋、坡道橋、斜橋等?；瑒涌拐鹦椭ё皇褂孟鹉z承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。球型支座產品分類：按性能分類：a. 雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX。

維修起來如此麻煩那是如造成裂縫的呢?

1、塑性收縮裂縫：塑性收縮是指混凝土在凝結之前，萬向球形支座批發零售，表面因失水較快而產生的收縮。

2、干縮裂縫：干縮裂縫多出現在混凝土養護結束后的一段時間或是混凝土澆筑完畢后的一周左右。水泥砂漿中水分的蒸發會產生干縮，且這種收縮是不可逆的。

3、溫度裂縫：溫度裂縫多發生在大體積混凝土表面或溫差變化較大地區的混凝土結構中。

4、沉陷裂縫：沉陷裂縫的產生是由于結構地基土質不勻、松軟，或回填土不實或浸水而造成不均勻沉降所致;或者因為模板剛度不足，模板支撐間距過大或支撐底部松動等所致，特別是在冬季。

5、化學反應引起的裂縫：混凝土拌和后會產生一些堿性離子，這些離子與某些活性骨料產生化學反應并吸收周圍環境中的水而體積增大，造成混凝土酥松、膨脹開裂。

橋梁問題關乎生命必須要提前做好預防，完善設計以及施工的管理，使結構更加堅固牢固。

QZ球型橡膠支座安裝方法：

(1)QZ球型橡膠支座出廠時，應由廠家將支座調平，并擰緊連接螺栓，防止支座在運輸和安裝過程中發生轉動和傾覆。QZ球型橡膠支座可安設計需要預設轉角和位移，由施工單位在定貨前提出預設轉角和位移量的要求。生產廠家在裝配時預先調整好。

(2)QZ球型橡膠支座安裝前，施工單位要開箱檢查支座及配件的相關資料；QZ球型橡膠開箱后不得任意轉動連接螺栓和拆卸支座部件。

(3)當QZ球型橡膠支座安裝采用螺栓栓接時，在下支座板四周用鋼契塊調整支座水平，并使下支座底板面高出橋墩頂面20～50mm，找出支座縱、橫橋向的中心位置，大慶萬向球形支座，使之符合設計要求。用環氧砂漿灌筑地腳螺栓和支座底面墊層。

(4)當QZ球型橡膠支座安裝采用焊接連接時，應先將支座準確定位后，采取對稱間斷焊接的方法，將上、下支座板與梁體及墩臺預埋鋼板焊接，萬向球形支座生產廠家，焊接時應防止燒shang支座和混凝土。

(5)QZ球型橡膠支座安裝高度應符合設計要求，要保證支座平面的水平及平整，QZ球型橡膠支座支承平面四角高差不得大于2mm。

(6)在梁體安裝完畢后，或現澆混凝土梁體形成整體并達到設計強度后，在張拉梁體預應力之前，應拆除上、下支座的連接鋼板，以防止約束梁體的正常轉動。

(7)拆除上、下支座的連接鋼板后，檢查支座的外觀有無破損現象，并及時安裝支座的外防塵罩。

(8)QZ球型橡膠支座在使用一年以后，應進行質量檢查，清除支座周圍的雜物和灰塵，并用棉絲仔細擦去不銹鋼表面的灰塵

氟板的滑動!

-節球型支座的構造原理

的滑動能滿

圖6-1為球型支座的構造示意圖。它有下支座凹板球冠襯

一致。

上支座

板、上支座滑板、聚四氟乙烯滑板(平面和球面各 塊，以下簡稱

面處，用氧強

四氟板)及橡膠密 封圈和防塵罩等部件組成。

鋼板表面平I

球冠襯板是球型支座的，它的平面部分開有鑲嵌聚四氟

系數不超過

乙烯板的凹槽，用以固定平面四氟板。球面部分必須保證球面半

橡膠密I

徑及球面度符合設計要求，通常球面度為球面四氟板直徑的

面.影響支座

球型支

0.3%。球面表面鍍以工作性鉻層，其厚度約為80~ 100 μm。球

多向活動支明

面的加工精度將直接影響支座的轉動性能。支座的轉角通過球冠

約束支座的

襯板與球面四氟板之間的滑動來實現。球冠襯板通?？捎肣233

鋼板或ZG270-500制成.

球型支座構造示意圖

大慶萬向球形支座-萬向球形支座批發零售-衡水豐垚(推薦商家)由衡水豐垚工程材料有限公司提供。大慶萬向球形支座-萬向球形支座批發零售-衡水豐垚(推薦商家)是衡水豐垚工程材料有限公司今年新升級推出的，以上圖片僅供參考，請您撥打本頁面或圖片上的聯系電話，索取聯系人：郭森。
