材質	**橡膠
用途	工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化
廠家(產地)	衡水凱源石油機械有限公司

產品詳情

技術參數

單層鋼絲編織膠管技術參數

軟管規格	內徑	鋼絲層直徑	外徑	工作壓力		試驗壓力		爆破壓力		最小彎曲半徑	參考重量
				MPA	Psi	Mpa	Psi	MPa	Psi
1-5-21	4.5-5.5	9.5±0.6	14±0.8	21	3043	31.5	4564	63	9129	90	0.25
1-6-20	5.5-6.5	11.7±0.6	16±0.8	20	2898	30	4347	60	8694	100	0.34
1-8-17.5	7.5-8.5	13.7±0.6	18±0.8	17.5	2536	26.25	3804	52.5	7607	115	0.41
1-10-16	10±0.5	15.7±0.6	20±0.8	16	2318	24	3478	48	6955	130	0.47
1-13-14	13±0.5	19.7±0.6	24±1.0	14	2028	21	3043	42	6086	180	0.70
1-16-12	16±0.5	22.7±0.8	27±1.0	12	1739	18	2608	36	5216	205	0.84
1-19-10	19±0.5	25.7±0.8	30±1.0	10	1449	15	2174	30	4347	240	0.95
1-22-9	22±0.5	28.7±0.8	33±1.0	9	1304	13.5	1956	27	3912	280	1.09
1-25-8	25±0.5	32.2±0.8	37±1.0	8	1159	12	1739	24	3478	300	1.38
1-32-6	32±0.5	39.2±0.8	44±1.2	6	869	9	1304	18	2608	420	1.80
1-38-5	38±0.7	45.2±0.8	50±1.2	5	725	7.5	1087	15	2174	500	1.38
1-51-4	51±1.0	58.2±0.8	63±1.5	4	579	6	8694	12	1739	630	1.80
1-64-2.5	64±1.0	71±0.8	75±1.5	2.5	362	3.75	543	7.5	1087	770	4.00
1-76-1.5	76±1.0	84±0.8	88±1.5	1.5	217	2.25	326	4.5	652	930	5.50
1-89-1	89±1.0	99±0.8	103±1.5	1	144.9	1.5	217	3	435	1100	7.60
1-102-1	102±1.0	111±0.8	115±1.5	0.8	116	1.2	174	2.4	348	1250	9.00

雙層鋼絲編織膠管技術參數

軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	工作壓力 Mpa		試驗壓力 Mpa		爆破壓力 Mpa		最小彎曲半徑 mm	參考重量 Kg/m
				MPA	Psi	Mpa	Psi	MPa	Psi
2-5-60	5±0.5	11.2±0.6	15±0.8	60	8694	90	13041	150	21735	90	0.40
2-6-60	6±0.5	13.5±0.6	18±0.8	60	8694	90	13041	150	21735	100	0.45
2-8-50	8±0.5	15.5±0.6	20±0.8	50	7245	75	10868	125	18113	115	0.62
2-10-40	10±0.5	17.5±0.6	22±0.8	40	5796	60	8694	100	14490	130	0.71
2-10-53	10±0.5	16.5±0.6	24±0.8	53	7680	79.5	11520	132	19127	130	0.71
2-13-30	13±0.5	21.5±0.8	26±1.0	30	4347	45	6521	90	13041	180	0.93
2-16-21	16±0.5	24.5±0.8	29±1.0	21	3043	31.5	4564	63	9129	205	1.00
2-16-34	16±0.5	24.5±0.8	30±1.0	34	4926	51	7390	85	12317	205	1.23
2-19-18	19±0.5	27.5±0.8	32±1.0	18	2608	27	3912	54	7825	240	1.23
2-19-34	19±0.5	27.5±0.8	32±1.0	34	4926	51	7390	85	12317	240	1.38
2-22-16	22±0.5	30.5±0.8	35±1.0	16	2318	24	3478	48	6955	280	1.54
2-25-14	25±0.5	34±0.8	39±1.0	14	2029	21	3043	42	6086	300	1.54
2-32-11	32±0.5	41±0.8	40±1.2	11	1594	16.5	2391	33	4782	420	1.82
2-38-10	38±0.7	47±0.8	52±1.2	10	1449	15	2174	30	4347	500	2.44
2-51-8	51±1	60±0.8	65±1.5	8	1159	12	1789	24	3478	630	3.18
2-64-5	64±1	74±1	79±1.5	5	725	7.5	1087	15	2174	790	3.74
2-76-4	76±1	86±1	92±1.5	4	580	6	895	12	1789	920	4.77
2-89-3	89±1	99±1	106±1.5	3.5	507	5.25	761	10.5	1521	1060	5.73
2-102-3	102±1	112±1	118±1.5	3	435	4.5	652	9	1304	1200	6.16
2-127-2	127±1	137±1	143±1.5	2	290	3	448	6	869	1450	7.32

三層鋼絲編織膠管技術參數

軟管規格	內徑 mm	鋼絲層直徑 mm	外徑 mm	工作壓力 Mpa		試驗壓力 Mpa		爆破壓力 Mpa		最小彎曲半徑 mm	參考重量 Kg/m
				MPA	Psi	Mpa	Psi	MPa	Psi
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	15.0±0.6	19±1.0	68	9853	102	14780	170	24633	140	0.56
3-8-54	8±0.5	17.5±0.6	22±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	19.5±0.6	24±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-32	13±0.5	23.5±0.8	28±1.2	32	4637	48	6955	96	13910	240	1.22
3-16-23	16±0.5	26.5±0.8	31±1.2	23	3333	34.5	4999	69	9998	300	1.30
3-19-20	19±0.5	29.5±0.8	34±1.2	20	2898	30	4347	60	8694	330	1.62
3-22-18	22±0.5	32.5±0.8	31±1.2	18	2608	27	3912	54	7825	380	1.81
3-25-16	25±0.5	36.0±0.8	41±1.0	16	2318	24	3478	48	6955	400	1.99
3-32-13	32±0.5	43.0±0.8	48±1.2	13	1884	19.5	2826	39	5651	450	2.46
3-38-12	38±0.7	49.0±0.8	54±1.5	12	1789	18	2608	36	5216	500	3.08
3-51-10	51±1	62.0±0.8	67±1.5	10	1449	15	2174	30	4347	630	3.96
3-64-6	64±1	75.0±0.8	80±1.5	6	895	9	1304	18	2608	790	4.72
3-76-5	76±1	88±0.8	92±1.5	5	725	7.5	1087	15	2174	960	5.69
3-89-4	89±1	101.0±0.8	107±1.5	4	580	6	895	12	1789	1100	6.8
3-102-4	102±1	114.0±0.8	120±1.5	3.5	507	5.25	761	10.5	1521	1280	7.34
3-127-3	127±1	139±1	145±1.5	3	435	4.5	652	9	1304	1560	8.45



鋼絲纏繞液壓膠管技術性能指標：

規格	膠管內徑mm	膠管外徑mm	纏繞層外徑mm	工作壓力MPa	最小爆破壓力MPa	最小彎曲半徑	單位重量 kg/m
層數*內徑*工作壓力MPa
4SP-6-100	6±0.5	19±1.0	14.4±0.5	100	210	130	0.65
4SP-10-70	10±0.5	24±1.0	19.2±0.8	70	210	160	1.03
4SP-13-60	13±0.5	27±1.0	22.2±0.8	60	180	410	1.21
4SP-16-50	16±0.5	30±1.5	26±0.8	50	200	260	1.589
4SP-19-46	19±0.5	35±1.5	30±0.5	46	184	280	2.272
2SP-19-21	19±0.5	31±1.5	27±0.5	21	84	280	1.491
4SP-25-35	25±0.5	41±1.5	36±0.5	35	140	360	2.659
2SP-25-21	25±0.5	38±1.5	33±0.5	21	84	360	1.813
2SP-32-20	32±0.5	49±1.5	44±0.5	20	80	460	2.195
4SP-32-32	32±0.5	52±1.5	47±0.5	32	128	560	3.529
4SP-38-25	38±1.0	56±1.5	50.8±0.7	25	100	560	4.118
4SP-51-20	51±1.0	69±1.5	63.8±0.7	20	80	720	5.710
2SP-51-14	51±1.0	65±1.5	60.8±0.7	14	48	720	3.810

4SP-22-38	22±0.5	40±1.5	33±0.5	38	114	320	2.29
2SP-22-21	22±0.5	36±1.5	30±0.7	21	84	320	1.68
4SP-45-24	45±1.0	64±1.5	58.8±0.7	24	96	680	5.10
2SP-45-16	45±1.0	60±1.5	55.8±0.7	16	64	680	3.510

六層高壓鋼絲纏繞膠管

軟管規格 內徑 mm 鋼絲層直徑 mm 外徑 mm 工作壓力 Mpa 試驗壓力 Mpa 爆破壓力 Mpa 最小彎曲半徑 mm 參考重量 Kg/m MPA Psi Mpa Psi MPa Psi 6sp-6-110 6±0.5 16.6±0.8 20.6±1.0 110 15939 115.5 16736 231 33472 180 0.95 6sp-10-77 10±0.5 21.8±0.8 25.8±1.0 77 11157 85.5 12389 231 33472 210 1.48 6sp-13-66 13±0.5 24.8±0.8 28.8±1.0 66 9563 72 10433 198 28690 260 1.75 6sp-16-61 16±0.5 29.0±0.8 33.0±1.0 61 8839 66 9563 183 26517 310 2.02 6sp-19-51 19±0.5 33.0±0.8 37.0±1.5 51 7390 58.5 8477 156 22604 350 2.49 6sp-25-39 25±0.8 39.0±0.8 44.0±1.5 39 5651 46.5 6738 124 17968 430 2.82 6sp-32-35 32±0.8 47.0±0.8 50.4±1.5 35 5072 34.5 4999 105 15215 530 3.79 6sp-38-28 38±1.0 54.2±1.0 57.6±1.5 28 4057 28.5 4130 84 12172 660 5.76 6sp-51-22 51±1.0 67.2±1.0 70.6±1.5 22 3188 28.5 4130 76 11012 820 7.13

 特征描述膠管(軟管)總成是液壓系統中常用的一種輔助裝置。它是由高壓鋼絲編織或纏繞膠管及鋼件接頭經專用設備扣壓而成，用來連接液壓系統中各類液壓元件，主要應用于在工作溫度-40℃至+100℃條件下，進行液壓動力傳送或輸送水、氣、油等高壓介質，以保證液體的循環和傳遞液體能量  圖紙











添加圖片 使用說明

 高壓膠管

1、一、二層鋼絲編織膠管

高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。

溫度范圍:-40℃~+100℃

2、四層鋼絲纏繞膠管

高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液，適用于高壓大流量系統。

溫度范圍:-40℃~+100℃

3、六層鋼絲纏繞超高壓膠管

超高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。

溫度范圍:-40℃~+100℃

 包裝清單



 用途/應用領域

 高壓膠管總成一般是由耐液體的合成橡膠內膠層、中膠層、Ⅰ至Ⅵ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)液體、水基液體(如乳化液、油水乳濁液、水)、氣體等和液體傳動等領域。

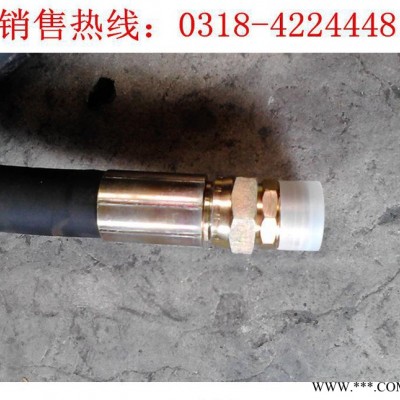

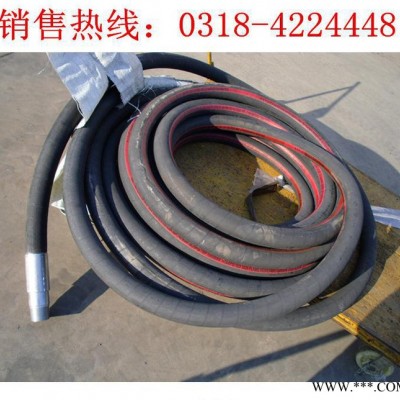

 產品圖片



添加圖片品牌介紹

衡水凱源石油機械有限公司是高低壓由壬、伸縮式鋼由壬、氣胎由壬、自封由壬、活動彎頭、橡膠密封件、鉆探膠管總成、高低壓軟管總成、膠管接頭、水龍帶總成、防噴器、法蘭、閥門等產品專業生產加工的公司，擁有完整、科學的質量管理體系。衡水凱源石油機械有限公司的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。
