煤礦更衣吊籃概述

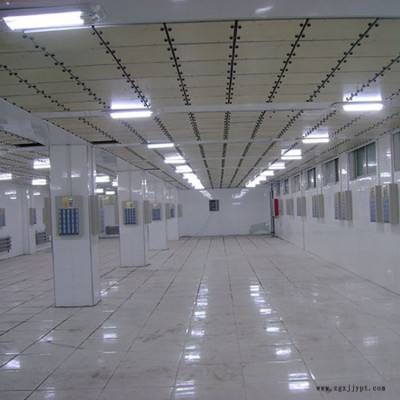

這種應用是采用金屬或塑料吊籃取代傳統的更衣柜，在職工洗澡時，將衣服置于各自的吊籃內，通過電動提升裝置，將吊籃提升至天花板上懸掛保存，使得更衣室寬敞、衛生，衣物防盜、防潮 。

煤礦更衣吊籃的結構組成

一、 更衣吊籃施工棚架焊接部分以及電控布線施工部分。

一、 更衣吊籃提升裝置安裝調試。

三、 更衣吊籃本體現場組裝。

四、 控制箱安裝接線。

五、 照明排風系統安裝。

六、 整流柜安裝接線（將380V變成+48V，-48V，0V）。

七、 空白地方進行裝飾美化

礦用更衣吊籃性能 ：

1、提升裝置

由直流電機、減速器、支架、吊繩、卷軸及軸承等組合而成。其中直流電機為特制吊籃專用電機，減速器采用鋼制渦桿齒輪，鋁合金外殼密閉結構，支架采用鋼板折彎點焊后防腐處理工藝，卷軸采用無縫鋼管車削繩槽及金屬表面氧化處理工藝，軸承采用鋼制滾珠軸承外加防塵蓋。

技術指標：

zui大提升重量：30kg

提升速度：0.1m/s

提升電機：48v/50w

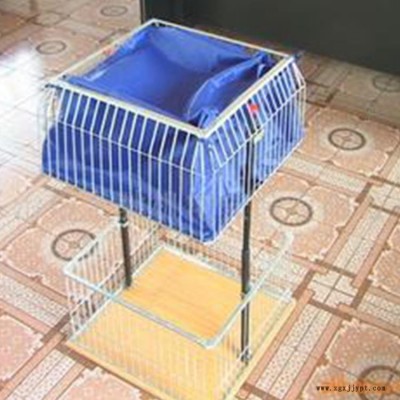

2、吊籃

由上籃體及存衣包、下籃體、底板、彈簧等組成。上籃體及存衣包和下籃體雙層結構用于日常衣物和工作服的分別放置，雙層自動分離設計可使吊籃到地后自動分離上下籃體，離地后自動合并上下籃體。

技術指標：

吊籃材質：ABS塑料、水晶底板

安裝體積：545x545x1100mm

吊籃體積：545x545x1100mm

3、操作器

內置免接觸IC讀卡頭，操作使用簡單快捷，采用全防塵、防水結構，以適應澡堂潮濕使用環境。由于采用無線遙控技術，從操作器到控制器無任何連接控制線，使得操作器安裝、維護、更換非常方便。

技術指標：

供電電壓：DC48/AC220V

適用卡型：MIFARE MF1IC S50

外形尺寸：160x160x60mm

防護等級：IP65

4、控制器

完成電機的正反轉控制和電機的軟啟動功能，實現吊籃到頂、到地后自動停止，對電機過載、短路進行保護。接線采用現場拔插式結構，安裝維護簡單快捷。

技術指標：

輸入電壓：DC 35-70V

輸出電流：DC 0-2.2A

外形尺寸：66x105x32mm

5、手持遙控器

手持便攜式設計，用于吊籃無線控制系統的檢修和維護工作。通過該遙控器，可遙控任意吊籃的升降、設置允許的提升重量、對新安裝的吊籃控制器進行編號。

技術指標：

使用電池：AAA(5號電池) 2節

遙控范圍：30-50米（與建筑環境有關）

外形尺寸：62x144x22mm
