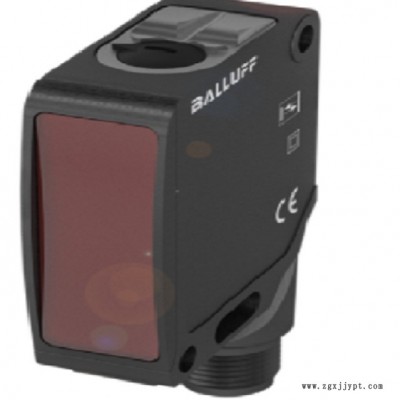

BALLUFF巴魯夫漫反射型傳感器BOS 21M-PAI-RD30-S4，ifm，圖爾克，施邁賽，巴魯夫，倍加福

光學數據

LED組件符合IEC 62471 無限制組別 光線類型 LED，紅光 功能原理，光學 漫反射型傳感器，能量型 外部光線，**大 5000 Lux 開關功能，光學 亮通 暗通 軸長度 650 nm 輻射特性 發散 功能安全性  MTTF (40 °C) 889 a

接口

開關輸出端 PNP常開觸點 (NO)；PNP常閉觸點 (NC) Pin 4-2 接口 IO-link 1.1 波特率 38.4 kBaud 調整方法，接口 極限區域顯示

溫度顯示

開關區域設置顯示 過程數據周期，**小 4 ms 過程數據輸入 0 Byte 過程數據輸出 1 Byte

顯示 / 運行

顯示 運行 - LED綠色 通信 - 綠色LED，閃爍 (10：1) LED黃色：光線接收 極限區域 - LED黃色，閃爍 故障 - LED綠色，閃爍 調整方法 開關距離 (Sn) 調節器 電位計240°

機械參數

尺寸 15.4 x 51.1 x 42.7 mm 緊固 螺栓M4

材質

外殼材料 鋅, 壓鑄, 粉末涂層  壓鑄鋅 感應面，材料 PMMA 表面防護 粉末涂層

環境條件

EN 60068-2-27，沖擊 半正弦，30 g ，11 ms，3x6 EN 60068-2-6，振動 10~55 Hz，振幅1 mm，3x30 min UL 環境溫度 55 °C 污染程度 3 環境溫度 -25...60 °C 防護等級 IP67，IP69K

電氣參數

Ie時的**大電壓降Ud 2 V Ue下的**大無負載電流 35 mA 余波，**大 (Ue的百分比) 8 % 關閉延時toff，**大 0.5 ms **緒延時tv，**大 200 ms 工作電壓Ub 10~30 VDC 應用分類 DC -13 開關頻率 1000 Hz 接通延時ton，**大值 0.5 ms **大剩余電流lr 10 μA **大負載電容，在Ue下 0.2 μF 測量工作電壓Ue DC 24 V 測量工作電流Ie 100 mA 測量絕緣電壓Ui 75 V DC 防護等級 II

電氣連接

反極性保護 是 接口 插接器，M12x1公頭，4針 短路保護 是 觸點，表面防護 鍍金 防止出現混淆 是

范圍 / 距離

作用范圍 10~1000 mm **大重復精度 (Sr的百分比) 2.0 % 遲滯H，**大 (Sr的百分比) 10.0 % 額定開關距離Sn 1 m 可調式

通用性參數

功能原理 光電傳感器 型號系列 21M 基本標準 IEC 60947-5-2 形狀 六面體 可轉動接口

許可/一致性 CE

cULus WEEE EAC Ecolab

運行方式 SIO模式

IO-link模式

巴魯夫BALLUFF 漫反射型傳感器 BOS 21M-PAI-RD30-S4 尺寸圖
