若羌縣300mm寬止水帶-6mm厚橡膠止水帶 背貼止水帶供應(yīng)商定制寬度與止水帶寬度相等，各磨出250mm毛面）。另好封口膠片，規(guī)格為厚1mm，寬150～200mm，長(zhǎng)度比止水膠帶斷面長(zhǎng)100mm，并將粘貼面磨毛。3.連接前先用高標(biāo)汽油將外貼式橡膠止水帶、膠板粘結(jié)面清洗干凈。用氯丁膠粘劑刷2～3遍，每次干燥時(shí)間約為10min（以手觸膠粘劑稍有黏性為宜）。先將一側(cè)止水帶粘于膠板之上，再將另一側(cè)止水帶與粘于膠板上的止水帶對(duì)齊至45°角粘于膠板之上。然后用木塊沿止水帶凹槽用木錘。使其粘牢。凸出部位用手輥壓，使其粘緊。對(duì)接口不嚴(yán)處，用密封膠膩?zhàn)犹顚?shí)，后在膠片與外貼式橡膠止水帶接口處刷氯丁膠粘劑，將接口包實(shí)。外貼式橡膠止水帶保證：1.材料進(jìn)場(chǎng)須有產(chǎn)品合格證（或材質(zhì)檢驗(yàn)報(bào)告）。

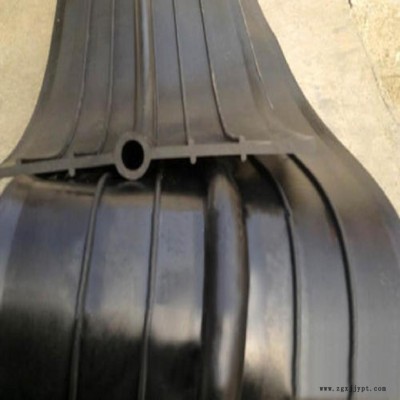

橡膠止水帶一般用于地下室施工縫部位，為防止因混凝土施工未連續(xù)澆注而的隙縫(水見(jiàn)縫就會(huì)滲透，特別是地下水，有一定壓力)，因此在這些部位進(jìn)行防水處理，一般水平向?yàn)橹顾畻l和鋼板止水帶兩種，豎向一般用橡膠止水帶(當(dāng)然也不是固定的，根據(jù)設(shè)計(jì)要求選擇圖集做法)。橡膠止水帶是在混凝土澆注中部分或全部澆注混凝土中。在澆埋混凝土以前先要使其在界面部位保持平展，接頭部分粘接緊固，再以適當(dāng)?shù)牧Τ浞譂矒v，震蕩混凝土來(lái)定位止水帶，使其與混凝土良好的結(jié)合，以免影響止水效果。A、在施工中，由于混凝土中有許多尖角的石和銳利的鋼筋，所以在澆搗和定位止水帶時(shí)，應(yīng)注意澆搗的沖擊力，以免由于力量過(guò)大而刺破橡膠止水帶。

如果發(fā)現(xiàn)有破裂現(xiàn)象應(yīng)及時(shí)修補(bǔ)，否則在接縫變形和受水壓時(shí)橡膠止水帶抵抗外力的能力就會(huì)大幅度。B、固定橡膠止水帶時(shí)，只能在止水帶的允許部位上穿孔打洞，不得損壞本體的部分。C、在定位橡膠止水帶時(shí)，一定要使其在界面部位保持平展，更不能讓止水帶翻滾、扭結(jié)，如發(fā)現(xiàn)有扭結(jié)不展現(xiàn)象應(yīng)及時(shí)進(jìn)行。D、在澆注固定橡膠止水帶時(shí)，應(yīng)防止止水帶偏移，以免單側(cè)縮短，影響止水效果。E、在混凝土澆搗時(shí)還必須充分震蕩，以免止水帶和混凝土結(jié)合不良而影響止水效果。F、橡膠止水帶接頭必須粘接良好，如施工現(xiàn)場(chǎng)條件具備，可采用熱硫化連接的。不加任何處理的所謂“搭接”是對(duì)不允許的。橡膠止水帶一般底板和墻的接縫處，因?yàn)槌善肥谴蚓淼摹?/p>

展開(kāi)鋪貼時(shí)也就不平整。我們以前的處理辦法是，底板打砼收面時(shí)，在墻內(nèi)部位(墻筋之間)壓槽，比止水帶略寬1公分，深度1公分。封模時(shí)安放止水帶，槽內(nèi)就很平整，用長(zhǎng)度為小于墻厚的6個(gè)圓鋼垂直壓在止水片上，間距1米5，兩頭與墻縱筋點(diǎn)焊。這樣止水片就無(wú)法打卷了。橡膠止水帶確實(shí)已經(jīng)很少用，除非在有沉降或變形的地下建筑中，如主樓地下室與地下車道交接處。其他地方一般用止水鋼板的。橡膠止水在先施工一側(cè)的基礎(chǔ)底板時(shí)加固，一般采用鋼筋骨架托著，在用鋼筋壓住，類似夾子那種形狀。所以說(shuō)加固起來(lái)也很浪費(fèi)材料的。止水帶下面澆筑起來(lái)確實(shí)有難度，這和鋼板止水帶一樣的，澆筑時(shí)必須分層澆筑，先澆筑到與止水帶同高度位置。振搗密實(shí)后在下部砼初凝前再澆筑止水帶上部混凝土。

其粘結(jié)力強(qiáng)，不易刮壞，能長(zhǎng)久保持粘結(jié)性能。但是其在使用中仍會(huì)出現(xiàn)各種各樣的問(wèn)題，如膠層氣泡、分層、開(kāi)裂等問(wèn)題，膠層附著力變差，失去原有的粘結(jié)效果，很是讓人頭疼。先由硅膠生產(chǎn)廠家給我們講講開(kāi)裂原因，以便于大家及時(shí)做出相應(yīng)的解決措施。1）硅密封膠本身問(wèn)題，中交聯(lián)劑含量少，不足以使密封絡(luò)結(jié)構(gòu)、存在結(jié)構(gòu)缺陷，容易膠體開(kāi)裂，密封膠不是在有效期內(nèi)使用，固化后的位移能力、模量、伸縮性達(dá)不到使用要求。2）施工方面的原因：基材表面清潔達(dá)不到密封膠施打要求、施打密封膠時(shí)基材表面沒(méi)有揮發(fā)干燥；密封膠在施打中接口內(nèi)的密封膠沒(méi)有充分壓實(shí)；密封膠與基材的面積過(guò)小而無(wú)法保證密封膠與基材的粘接性；施膠厚薄不均勻容易膠體在薄的地方開(kāi)裂。
