| 品牌 : | 昆山元欣 | 型號 : | YS-35D |
| 材質 : | 不銹鋼 | 性能 : | 防爆 |
| 驅動方式 : | 電動 | 輸送介質 : | 油泵 |
| 泵軸位置 : | 臥式 | 葉輪結構 : | 封閉式葉輪 |
| 葉輪吸入方式 : | 單吸式 | 流量 : | 315L/min |
| 葉輪數目 : | 1個 | 揚程 : | 30m |
| 吸入口徑 : | DN50 | 排出口徑 : | DN40 |
| 級數 : | 單級 | 重量 : | 31.5kj |
| 電壓 : | 380V-220V | 功率 : | 2.2KW |
1.泵浦簡介：
離心泵是軸向吸入出口偏心式高溫介質移送循環離心泵，移送循環介質為不含顆粒、纖維的液體（水、乙二醇、導熱油等）。具有安裝簡易、耐高溫、大流量、應用廣泛等特點。
2.應用領域：
模具控溫、輥輪控溫、反應釜夾套控溫、冷凝水回收、食品設備、清洗設備、模板控溫、料筒控溫、冷熱交換系統等。

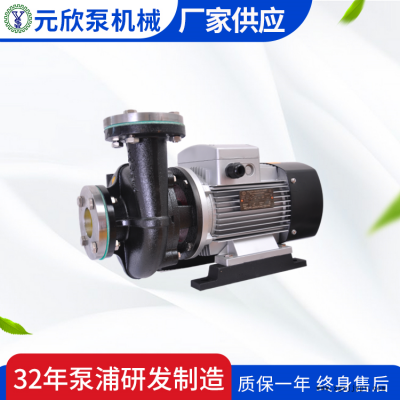

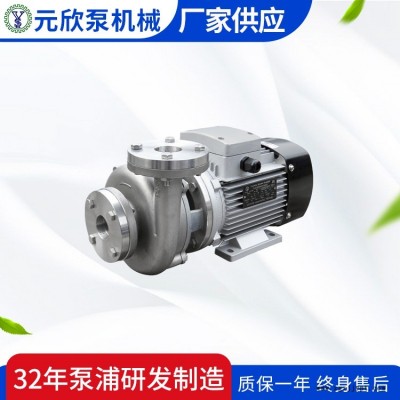

3.產品圖片：
5. 浦泵特點:
編號 | 泵浦特點 |
01 | 采用電機直接聯接，機泵軸完全同心、震動小、噪音低、保證運行平穩 |
02 | 節省空間，限度地縮小了泵的占地面積和占用空間，節省投資 |
03 | 可靠地機械密封結構，保證了介質輸送 |
04 | 泵內除機械密封摩擦副外無任何金屬性摩擦，性能保持穩定 |
6.泵浦材質：
序號 | 泵浦材質 | |
01 | 泵體 | 鑄鐵/不銹鋼 |
02 | 軸芯材質 | SUS304不銹鋼 |
03 | 葉輪 | 黃銅 |
04 | 密封材質 | 碳化硅或合金+石墨+高溫氟橡膠 |
05 | 電機絕緣等級 | F級 |
06 | 防護等級 | IP54 |
7.使用條件
高溫熱水 | 高溫導熱油 | 乙二醇 | 工作環境溫度 | 海拔 | 工作壓力 |
+5℃-+160℃ | +5℃-+200℃ | -30℃-+180℃ | -5℃-+40℃ | 1000m | 10bar |
8.結構分解圖
9.規格性能參數：
型號 | 口徑 | 電機 | 性能參數 | 泵浦自重kg | ||||||
進口 |
出口 | 功率 Kw | 匹數 Hp | 電壓 | 頻率 Hz | 轉速 Rpm | 揚程M | 使用流量L/Min | ||
YS-35D | DN50 | DN40 | 2.2 | 3 | 3?-380v | 50 | 2760 | 30 | 315/233 | 31.5 |

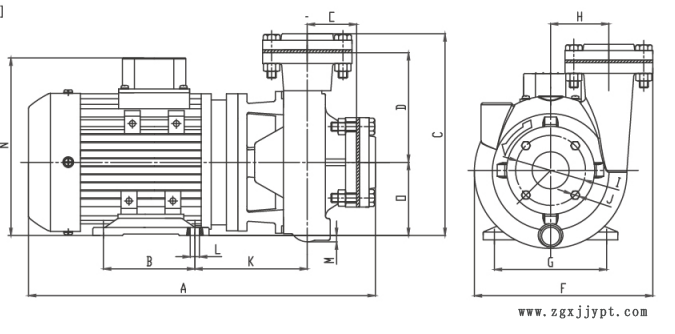

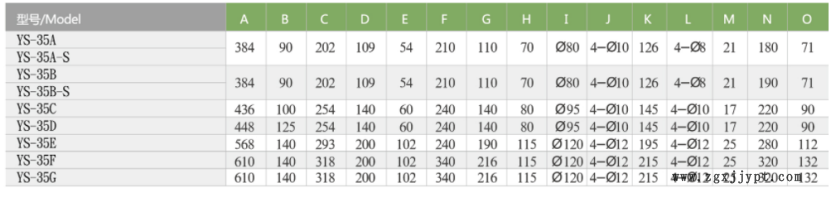

10.安裝尺寸圖：

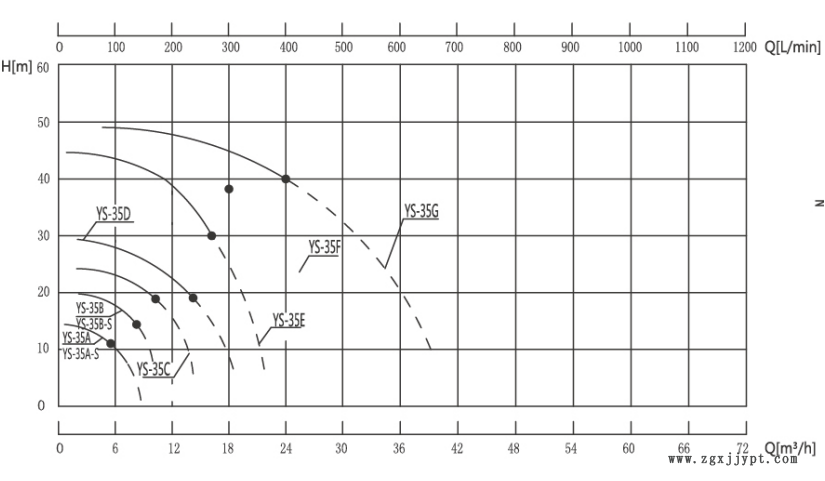

11.性能曲線圖：
測試基礎：
上述性能曲線對應于水在 20℃時以正常速度運輸。揚程和流量的誤差是±10%,性能誤差±10%。泵的性能隨輸送流
體介質的比重及密度的不同而產生變化。
12.電器連接
◎電氣線路的聯接必須由具有相應資格證書的電工操作。
