| 品牌 : | FM | 型號 : | 232109 |
| 材質 : | 不銹鋼 | 外形 : | 齒條 |
| 模數 : | 2（mm） | 齒數 : | 150 |
| 齒高 : | 24（mm） | 齒寬 : | 24（mm） |
| 重量 : | 5.1（kg） | 適用范圍 : | 工業 |
| 齒面硬度 : | 硬齒面 | 齒線形狀 : | 斜齒輪 |
| 輪齒位置 : | 外齒輪 | 是否進口 : | 是 |
| 輸入轉速 : | 2500 | 傳遞功率 : | 80 |
臺灣?? 臺灣峰茂精密齒輪廠成立於1979年，具備滾齒、插齒、磨齒等全系列制造工藝和檢測設備,憑借 的技術和完整的科管理體系,專業研制造各種精密齒輪齒條、導軌、變速箱等產品。公司以精密零件為基礎,實現直線驅動的模塊化,為機械傳動行業發展提供完整的配套服務。
? ? ? 公司擁有豐富的生產經驗和高素質的研發團隊,根據客戶需要,不斷創新、研發更高端精密產品,同時提供售前售后技術支援與解決方案；并先后與德、日、瑞土、意大利、日、美、瑞土、意大利、丹麥、東南亞等內外資企業合作。
? ? ? ?為了提供更全方快捷的服務，公司於2011年在廣東成立東莞市峰茂機械設備有限公司,歡迎新老客戶咨詢。
?
FM進口齒條，各方面與國產齒條相比，無論是在精度和使用壽命上明顯高于前者，而且在眾多的進口齒條當中臺灣進口齒條在性價比上有很大的優勢，更在交期上具備 優勢。完全進口，鋼材的相關因子含量十足，耐磨性能 ，C45中碳鋼，硬度 高可達50-55度，鉻鉬合金鋼，硬度 高可達50-60度，進行激光淬火后，不會損傷齒條的相關因子，即使在高強度、高負載下高速連續工作，也表現出 的機械性能。來自臺灣FM齒條會是您理想的選擇！
產品制造過程均采用各項優良機具與專業技術，在嚴密的監督及品質管制之運作下，完成深具水準的產品，齒條滾齒機可加工模數M1~M10之大型齒條(排齒)，長度1米/0.5米兩種規格，可以根據不同需求無限連接，是高精密度DIN6級（國標5級）。
一．品質特點
（1）研磨級精度累計誤差0.022mm/300mm（任意300mm）；
（2）具有直齒/斜齒齒型，適應各種使用條件；
（3）具有熱處理型/未熱處理型，同一模數可有多種強度；
（4）具有方形/圓形外觀，容易整合使用；
（5）多種材料：C45、合金鋼（CrMo)、不銹鋼（304）、工程塑料（POM）。
二、應用
適用于快速、精確定位機構：適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械、機器人、搬運機械等；
應用案例如下
設備名稱：重型臥車,龍門銑床,落地鏜床
應用產品：
產品描述1:
精度等級：6h25
材料：（S45C中碳鋼）C45
齒型：斜齒
齒面處理：研磨
硬度處理：高頻淬火熱處理；硬度為45-50度
四面研磨：有
壓力角：20度
右旋角：19°31′42"
產品描述2:

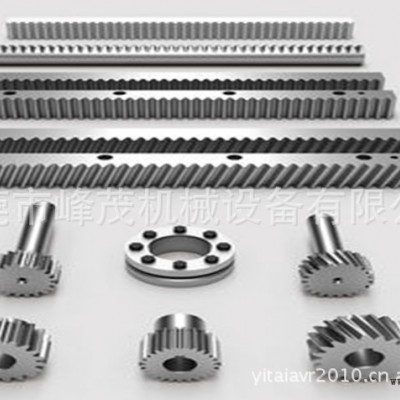

1.直/斜齒齒條，齒輪
模數：M1 ~ M5
采用C45鋼材
齒數: 12T ~ 120T
20°壓力角,準確度高
2.菊花齒輪/傘齒輪
模數：M 1 ~ M 5
20°標準壓力角
采用20Cr合金鋼材
齒型及尺寸標準歐洲D(zhuǎn)IN6h25?精確之齒型，有效減低摩擦聲音、損耗及杠桿扭曲壓力
3.齒面及四面研磨處理,精度:JIS 3-4級
研磨級精度累計誤差0.022mm/300mm
模數:M1 ~ M10
20°壓力角,準確度高
S45C,C45優質中碳鋼
高精度、高速度;廣泛用于木工機械,大型絲印移機,大型龍門銑床、CNC加工中心、注塑機械手、木工機械、鋁窗設備、切割機械、機器人搬運等
4 *零背隙滾輪齒條傳動系統：直線和旋轉傳動領域的革命性創新技術成果（臺灣FM制造），可實現零背隙、超高定位精度、無限延長、高速度、 率（99％）、高剛性、低噪音、低維護、耐腐蝕、長壽命的滾輪齒條傳動系統，為滿足機械性能設計的更高要求，提供了 可能性和創新能力。
主要特點：
1）零背隙/高精度
獨特創新的有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于 個輪齒的位置都進行了精確測量，從而確保極高的定位精度和消除齒距累計誤差。
2）高速運行能力
滾輪齒條傳動系統可以實現高速傳動，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產 熱現象或部件磨損。
?
?
