| 產地 | 河北 |
|---|---|
| 類型 | 咨詢商家 |
| 用途 | 樹脂 |
| 品牌 | 萬騰 |
| 總固含量 | 咨詢商家 |
特點：優(yōu)良的阻燃、自熄性能，突出的耐化學性和耐氧化性能，與玻纖相容性佳，機械性能優(yōu)良
應用：強氧化介質作用的FRP防腐蝕； 阻燃FRP制品：如玻璃鋼煙囪、煙道、脫硫塔，磷化工FR
P容器等；導電FRP制品，如FRP電除霧器，洗滌器、桿、架、格柵等；
推薦工藝： 可以采用手糊法、噴射法、纖維纏繞、拉擠工藝及模壓法等工藝
液體樹脂的基本特性(25℃)：
| 項 目 | 892A | 892N | 測試方法 |

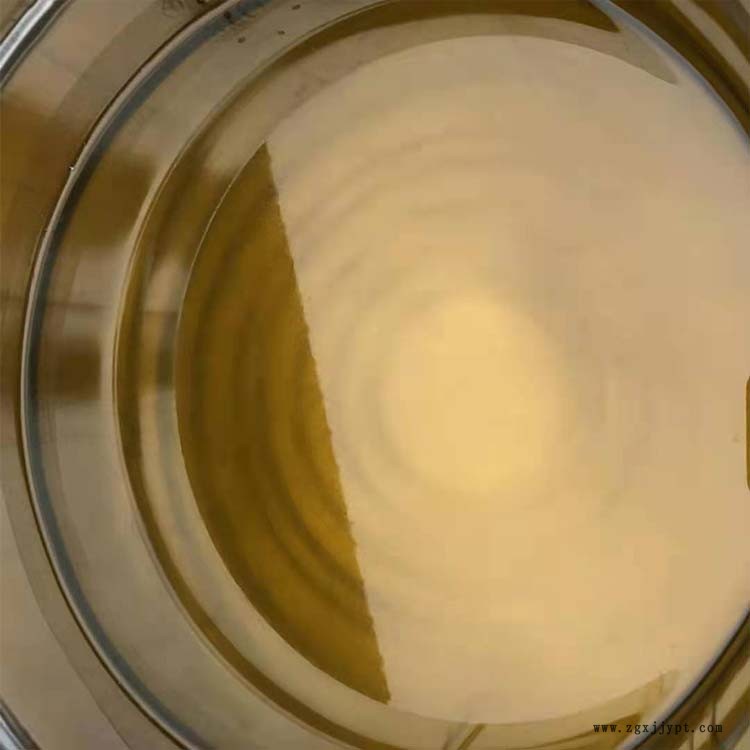

| 外觀 | 透明淡黃液體 |
| |
| 粘度 Pa S | 0.40±0.10 | 0.35±0.08 | GB/T 7193-2008 |
| 酸值mg KOH/g | 10±3 | 12±3 | GB/T 2895-2008 |
| 固體含量 ％ | 62±3 | 67±3 | GB/T 7193-2008 |
| 膠凝時間 min | 20±5 | GB/T 7193-2008 | |
| 性 | 陰暗處 3個月 | ||
樹脂澆鑄體的室溫特性（典型值）：
| 項 目 | 892A | 892N | 測試方法 |
| 拉伸強度 Mpa | 65 | 67 | GB/T 2567-2008 |
| 拉伸模量 MPa×103 | 3.2 | 3.7 | GB/T 2567-2008 |
| 延伸率 ％ | 3.3 | 2.7 | GB/T 2567-2008 |
| 彎曲強度 Mpa | 120 | 128 | GB/T 2567-2008 |
| 彎曲模量 MPa×103 | 3.5 | 4.0 | GB/T 2567-2008 |
| Barcol硬度 | 40 | 45 | GB/T 3854-2005 |
| 熱變形溫度 ℃ | 105-110 | 130-135 | GB/T 1634-2004 |
阻燃特性（添加3%三氧化二銻以獲得的更好的阻燃效果）：
|
| 氧指數(shù) （OI） | UL-94 | ASTM2843 | ASTM E-84 |
| 煙密度等級（SDR） | 火焰?zhèn)鞑ニ俣龋‵SI） | |||
| 澆鑄體 | 33 | Vo | - | - |
| 玻璃鋼 | 42 | Vo | ≤75 | Class1 |
固化系統(tǒng)： 1.采用98％BPO和DMA固化系統(tǒng)：
| 樹 脂 | 100(重量) |
| 98％ BPO | 1.0～2.0 |
| DMA | 0.2～0.4 |
2.采用9％MEKP和0.6％Cobalt、DMA固化系統(tǒng):
| 樹 脂 | 100(重量) |
| 9％ MEKP | 1.5～2.0 |
| 0.6％ Cobalt | 1.0～3.0 |
| DMA | 0.05～0.2 |
892A樹脂耐腐蝕性能（節(jié)選）：
| 化學介質 | 濃度（%） | 建議使用溫度（℃） | 化學介質 | 濃度（%） | 建議使用溫度（℃） |
| 亞硫酸 | 10 | 50 | 氯化鋅 | 10 | 100 |
| 丙烯酸 | 10 | 40 | SCl2(氣) | ALL | 90 |
| | 37 | 80 | 氯酸鈉 | 90 | 100 |
| 酸 | 10 | 70 | 亞氯酸鈉 | 10 | 60 |
|
| 20 | 50 | 氯化亞鐵 | 100 | 100 |
| 硫酸 | 80 | 40 | | ALL | 100 |
| 鉻酸 | 20 | 65 | 氯 | ALL | NR |
| 硫酸蒸汽 | ALL | 100 |
| ALL | 100 |
| 氫溴酸 | 65 | 40 | 海水 | - | 100 |
| 氨水 | 30 | 40 | 煤氣 | ALL | 100 |
| 氫氧化鈉 | 50 | 80 | 煙道氣 | - | 100-150 |
| 蒸汽 | ALL | 100 |
| 100 | NR |
| 溴酸蒸汽 | ALL | 80 |
| 100 | 25 |
| 濕溴汽 | ALL | 40 | 原油 | - | 100 |
| 碘蒸汽 | 100 | 60 | CCL4蒸汽 | - | 80 |
注：1、ALL— 表示“濃度”或“飽和溶液”，NR— 表示“不推薦；
2、在玻璃鋼制作時，尤其是耐堿場合及其它強腐蝕場合，應該進行后固化處理；
3、由于試驗條件的局限，本公司只提供了常規(guī)化學品介質的耐溫數(shù)據(jù)。如在超出本表數(shù)據(jù)范圍
外使 用，請用戶同我們聯(lián)絡，以便我們及時提供參考建議，或者提供現(xiàn)場掛片試驗。
