| 材質(zhì) | ABS |
|---|---|
| 產(chǎn)地 | 東莞 |
| 封裝 | SMD |
| 類(lèi)型 | 協(xié)議料 |
| 密度 | 1.06g/cm3 |
| 牌號(hào) | 756 |
| 批號(hào) | 11+ |
| 銷(xiāo)售方式 | 自產(chǎn)自銷(xiāo) |
| 顏色 | 白色 |
| 用途級(jí)別 | 照明燈具,運(yùn)動(dòng)器材,汽車(chē)部件,家電部件,電子電器部件 |
| 品牌 | 仁集塑膠 |
| 廠家(產(chǎn)地) | 廣東 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 高強(qiáng)度,高流動(dòng),高抗沖,高剛性 |
| 規(guī)格級(jí)別 | 阻燃級(jí) |

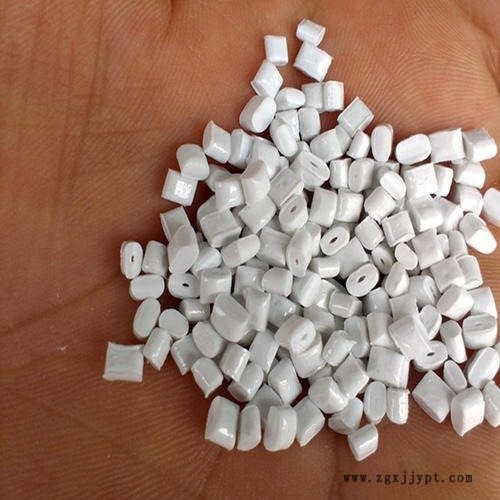

ABS產(chǎn)品介紹 主要特性
塑料ABS樹(shù)脂是目前產(chǎn)量**大，應(yīng)用很多的聚合物，它將PB，PAN，PS的各種性能有機(jī)地統(tǒng)一起來(lái)，兼具韌，硬，剛相均衡的優(yōu)良力學(xué)性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。經(jīng)過(guò)實(shí)際使用發(fā)現(xiàn):ABS塑料管材，不耐硫酸腐蝕，遇硫酸**粉碎性破裂。
由于具有三種組成，而賦予了其很好的性能;丙烯腈賦予ABS樹(shù)脂的化學(xué)穩(wěn)定性、耐油性、一定的剛度和硬度;丁二烯使其韌性、沖擊性和耐寒性有所提高;苯乙烯使其具有良好的介電性能，并呈現(xiàn)良好的加工性。
大部分ABS是無(wú)毒的，不透水，但略透水蒸氣，吸水率低，室溫浸水一年吸水率不超過(guò)1%而物理性能不起變化。ABS樹(shù)脂制品表面可以拋光，能得到高度光澤的制品。
ABS具有優(yōu)良的綜合物理和機(jī)械性能，極好的低溫抗沖擊性能。尺寸穩(wěn)定性。電性能、耐磨性、抗化學(xué)藥品性、染色性、成品加工和機(jī)械加工較好。ABS樹(shù)脂耐水、無(wú)機(jī)鹽、堿和酸類(lèi)，不溶于大部分醇類(lèi)和烴類(lèi)溶劑，而容易溶于醛、酮、酯和某些氯代烴中。ABS樹(shù)脂熱變形溫度低可燃，耐候性較差。熔融溫度在217~237℃，熱分解溫度在250℃以上。如今的市場(chǎng)上改性ABS材料，很多都是摻雜了水口料、再生料。導(dǎo)致客戶成型產(chǎn)品性能不是很穩(wěn)定。
物料性能
成型性能
無(wú)定形材料,流動(dòng)性中等,吸濕大,必須充分干燥,表面要求光澤的塑件須長(zhǎng)時(shí)間預(yù)熱干燥80-90度,3小時(shí); 宜取高料溫,高模溫,但料溫過(guò)高易分解(分解溫度為270度).對(duì)精度較高的塑件,模溫宜取50-60度,對(duì)高光澤.耐熱塑件,模溫宜取60-80度; 如需解決夾水紋，需提高材料的流動(dòng)性，采取高料溫、高模溫，或者改變?nèi)胨坏确椒? 如成形耐熱級(jí)或阻燃級(jí)材料，生產(chǎn)3-7天后模具表面會(huì)殘存塑料分解物，導(dǎo)致模具表面發(fā)亮，需對(duì)模具及時(shí)進(jìn)行清理，同時(shí)模具表面需增加排氣位置; 冷卻速度快，模具澆注系統(tǒng)應(yīng)以粗，短為原則，宜設(shè)冷料穴，澆口宜取大，如:直接澆口，圓盤(pán)澆口或扇形澆口等，但應(yīng)防止內(nèi)應(yīng)力增大，必要時(shí)可采用調(diào)整式澆口。模具宜加熱，應(yīng)選用耐磨鋼; 料溫對(duì)塑件質(zhì)量影響較大，料溫過(guò)低會(huì)造成缺料，表面無(wú)光澤，銀絲紊亂料溫過(guò)高易溢邊，出現(xiàn)銀絲暗條，塑件變色起泡; 模溫對(duì)塑件質(zhì)量影響很大，模溫低時(shí)收縮率，伸長(zhǎng)率，抗沖擊強(qiáng)度大，抗彎，抗壓，抗張強(qiáng)度低。模溫超過(guò)120度時(shí)，塑件冷卻慢，易變形粘模，脫模困難，成型周期長(zhǎng); 成型收縮率小，易發(fā)生熔融開(kāi)裂，產(chǎn)生應(yīng)力集中，故成型時(shí)應(yīng)嚴(yán)格控制成型條件，成型后塑件宜退火處理; 熔融溫度高，粘度高，對(duì)剪切作用不敏感，對(duì)大于200克的塑件，應(yīng)采用螺桿式注射機(jī)，噴嘴應(yīng)加熱，宜用開(kāi)暢式延伸式噴嘴，注塑速度中高速。
