| 類型 | 混凝土內部缺陷檢測 |
|---|---|
| 重量 | 1.3kg |
| 外形尺寸 | 236 ×85 ×69 mmmm |
| 測量范圍 | 預應力橋梁注漿質量檢測 |
| 電源 | 內置8.0 Ah可充鋰電 |
| 控制系統 | MCU |
| 操作系統 | 嵌入式系統 |
| 發射電壓 | 最大1200V，連續可調 |
| 發射脈寬 | 0 ~ 250 μs連續可調 |
| 材質 | ABS工程塑料 |
| 適用范圍 | 橋梁、大體積混凝土 |
| 品牌 | 芯儀Sine |
| 型號 | SET-PI2-01 |
| 加工定制 | 否 |
| 是否支持一件代發 | 支持 |

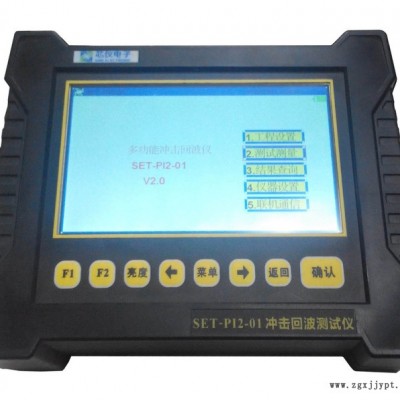

SET-PI2-01 型沖擊回波測試儀是一款以沖擊回波檢測技術(又稱應力波檢 測技術)為基礎的鋼筋混凝土結構內部缺陷檢測專用的便攜式測試儀器。儀器采用7寸高亮度真彩液晶觸摸顯示屏，獨立、交互式按鍵/觸摸操作；單/雙通道數據采集，能夠同時進行測試，測試效率高；儀器配置專用信號激發器，使用方便，敲擊信號穩定度高，重復性好；專業化的數據后處理軟件可實現三維成像，缺陷識別精度高。
應用范圍
◆ 大體積混凝土內部缺陷檢測(空洞、密實度、表面損傷層厚度)
◆ 橋梁預應力管道注漿密實度
◆ 混凝土路面、邊坡厚度與結合面質量
◆ 隧道襯砌厚度與結合面質量
◆ 剪力墻灌漿質量檢測
性能特點
◆ 單面檢測，無需耦合劑，檢測方便、快捷

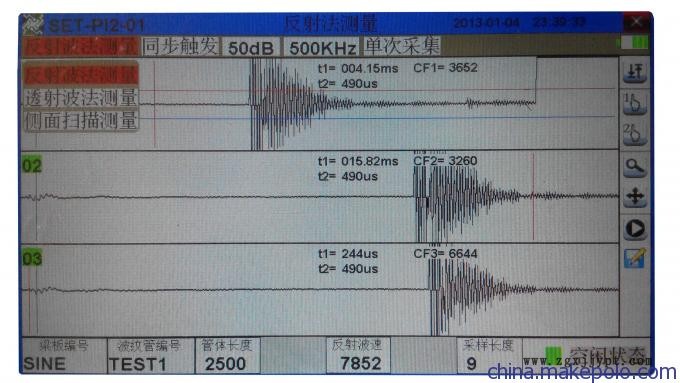

◆ 7 寸高亮度真彩液晶觸摸屏，實時顯示測試波波形圖和頻譜圖
◆ 專業的三維成像數據處理軟件用于后期分析
◆ 高性能內置大容量鋰電池(8.0Ah)，適用于野外長期工作
性能參數
操作系統：嵌入式系統，簡潔流暢
控制系統：MCU
操作模式：按鍵與觸摸獨立式操作
顯示模式：7” TFT高亮度真彩液晶
通信方式：USB高速傳輸
通信速度：1 MB/s
通道數量：1發射1接收
供電模式：內置8.0 Ah可充鋰電
測試厚度：10 ~120 cm
測試精度：幅度精度優于0.1%；頻率精度優于0.1%
測試方式：手動/自動/信號觸發
輸入信號類型：機械振動
傳感器類型：高靈敏度加速度傳感器
緩存：256 K
存儲介質：4 GB高速存儲卡
聲時精度：0.5 μs
接收靈敏度：≤30 μV
采樣頻率：25 Hz ~ 1.25 MHz共8檔可調
放大增益：50 ~ 92 dB 共8檔可調
發射脈寬：1 ~ 250 μs 連續可調
工作環境：溫度 －10 ~ 50 °C；濕度 < 90% RH
主機尺寸：236 ×85 ×69 mm
主機重量：1.3 Kg
防護箱尺寸：415 × 310 × 140 mm
防護箱重量：2.5 Kg
主要配置
1. 測試主機 1臺
2. 信號激發器 1個
3. 加速度傳感器 1支
4. SD存儲卡 4GB 1張
5. ** 1個
6. 分析軟件 三維成像分析軟件1套
7. 防護箱 1只
詳情請點擊：www.sinelectron.cn
