| 保質(zhì)期 | 36個(gè)月 |
|---|---|
| 產(chǎn)地 | 江蘇 |
| 產(chǎn)品等級(jí) | 優(yōu)級(jí)品 |
| 產(chǎn)品規(guī)格 | 25kg/包 |
| 計(jì)量單位 | 千克 |
| 類型 | 標(biāo)準(zhǔn)料 |
| 用途 | PP波紋管、注塑件、板材、透明薄膜等 |
| 主要用途 | PP波紋管、注塑件、板材、透明薄膜等 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 國(guó)標(biāo) |
| 有效物質(zhì)含量 | 0.995 |
| 品牌 | 美茂新材料 |
| 型號(hào) | MM-P3 |
美茂新材料MM-PP4 PP丙烯膨脹型無鹵阻燃劑
一;產(chǎn)品簡(jiǎn)介
MM-PP4是一種以磷、氮為阻燃元素的環(huán)保型聚烯烴阻燃劑。不受歐盟及其理事會(huì)通過的2002/95/EC號(hào)《關(guān)于在電氣電子設(shè)備中限制使用某些有害物質(zhì)指令》的限制。MM-PP4還具有阻燃制品密度小、發(fā)煙量低、模具腐蝕小的特點(diǎn)。
MM-PP4含酸源、氣源、碳源，以成炭、膨脹機(jī)理起到阻燃作用，專為各種阻燃聚丙烯制品所設(shè)計(jì)，亦可用于其它聚烯烴阻燃制品。以MM-PP3阻燃的PP，阻燃可達(dá)到UL 94 V-0（1.5mm）并通過70℃×168小時(shí)浸水試驗(yàn)（UL746C）和通過GWIT 750℃及GWFI 960℃灼熱絲測(cè)試；應(yīng)用于聚丙烯的擠出過程不會(huì)有水滑的情況，應(yīng)用于聚乙烯的擠出過程有輕微水滑性的情況。MM-PP3不含有抗滴落劑。
二;產(chǎn)品指標(biāo)
| 外 觀 | 密度g/cm 3 | 平均粒徑μ m | 氮含量% | 磷含量% | 水含量% | 水溶性g/100ml | 分解溫度 |

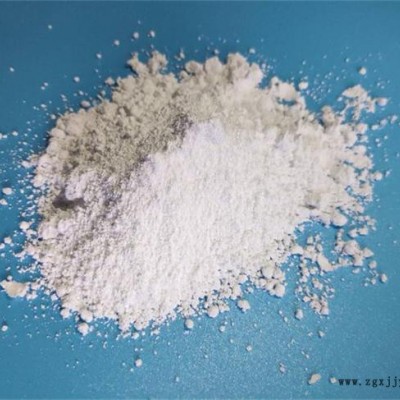

| 白色粉末 | ～1.8 | ～10 | 17.5 | 19.5 | ≤0.5 | ≤0.8 | ≥250 |
三；推薦用量
| 樹脂品種 | MM-PP4添加量 | 阻燃效果 UL94 |
| PP | 25 | V0 3 .0 mm |
| PP | 30 | V0 1 .5 mm |
| HDPE、EVA或HDPE/EVA共混物 | ≥34 | V0 1 .5 mm |
四；擠出工藝（雙螺桿擠出機(jī)）
五；加工注意事項(xiàng)
（1）MM-PP4在氮?dú)庵械臒岱纸鉁囟葹?50℃，因此，雙螺桿的加工溫度可以根據(jù)具體情況調(diào)節(jié)。建議：在保證阻燃劑分散以及共混均勻的前提下，雙螺桿的加工溫度不要過高，避免造成阻燃劑少量分解而導(dǎo)致輕微發(fā)泡。在擠出加工的過程中不要添加篩網(wǎng)，否則易導(dǎo)致發(fā)泡現(xiàn)象。同時(shí)，在雙螺桿擠出加工過程中必須保持一定的真空度。
（2）選擇合適熔融指數(shù)的樹脂，以利于擠出加工和注塑成型。
（3）體系中對(duì)阻燃有不利影響的物質(zhì)：酞菁綠等含Cl色粉會(huì)導(dǎo)致阻燃失效。碳黑用量大于0.5%時(shí)，阻燃性下降。無機(jī)填料（如玻纖、碳酸鈣、滑石粉、硫酸鋇等），會(huì)影響阻燃。加入含Br、Cl的助劑會(huì)導(dǎo)致阻燃劑失效。
備注：75 機(jī)螺桿組合剪切比較強(qiáng)，且長(zhǎng)徑比高，可以根據(jù)具體加工情況調(diào)整上述螺桿組合。
六；包裝/儲(chǔ)存：
25kg/包；按一般化學(xué)品運(yùn)輸，儲(chǔ)存于干燥陰涼處,避免陽(yáng)光直曬。
聯(lián)系人：周經(jīng)理 13961666716
