| 材質 | PVC塑料 |
|---|---|
| 連接形式 | 承插式 |
| 結構形式 | 浮動球球閥 |
| 公稱通徑 | DN32（mm） |
| 適用介質 | 水 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 標準 | 國標 |
| 流動方向 | 雙向 |
| 驅動方式 | 電子 |
| 零部件及配件 | 執行器 |
| 用途 | 截止 |
| 類型(通道位置) | 直通式 |
| 作用對象 | 水 |
| 3C閥門類別 | 工業 |
| 規格 | DN15 |
| 品牌 | 良工，冠龍，標一 |
| 型號 | Q611S-16S |
*********************************************************************************************************************************************************************************************

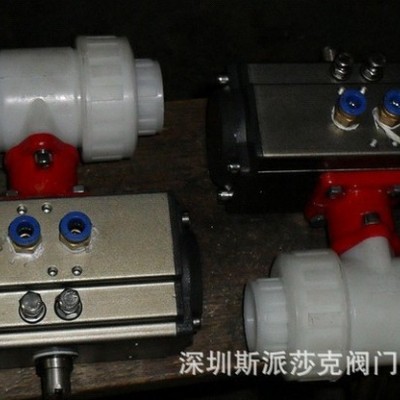

Q611S氣動塑料球閥
本公司生產的Q611S氣動塑料球閥是由高靈敏度氣動活塞式執行器及UPVC塑料球閥組成。UPVC氣動球閥適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性強。所有UPVC氣動球閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
二、氣動塑料球閥 產品特點
（1）外型結構緊湊美觀。
（2）本體重量輕容易安裝。
（3）材質衛生無毒。
（4）耐腐蝕性強，應用范圍廣。
（5）耐磨損、容易拆卸，維護簡單易行。
氣動塑料球閥 主要技術參數及性能
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
公稱壓力（MPa） | PN1.0-1.6MPa | ||||||||
連接方式 | 法蘭、螺紋、由令 | ||||||||
閥體結構 | 一體、三通L、三通T | ||||||||
閥體材質 | UPVC、CPVC、PP | ||||||||
閥芯材質 | UPVC、CPVC、PP | ||||||||
密封材質 | PTFE | ||||||||
適用溫度 | 0～+60℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
配置執行機構 | GT、AT、ST系列單雙作用氣動執行器 | ||||||||
控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||
氣動塑料球閥 主要外形連接尺寸
采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
氣動塑料球閥 主要外形連接尺寸
公稱通徑DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
內螺紋尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
重量（Kg） | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
