| 別名 | 內外環金屬纏繞墊片 |
|---|---|
| 類型 | 密封墊片 |
| 特點 | 耐高溫、高壓和適應超低溫 |
| 法蘭標準 | ASME B16.20 |
| 應用范圍 | 石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。 |
| 材料種類 | 內環 SS316 |
| 管路通徑、壓力等級 | 2 150Lbs |
| 墊片厚度 | 4.5, 3.2+0.2-0.1 |
| 環厚度 | 3.0±0.24 |
| 纏繞墊片系數 | m=2.5 |
| 作用 | 固定密封 |

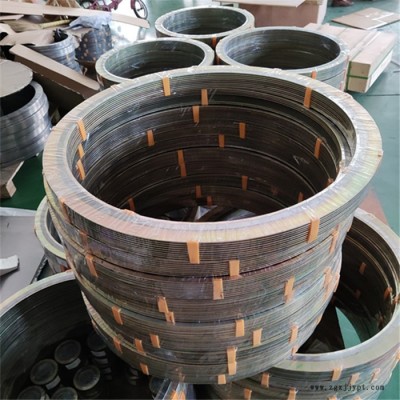

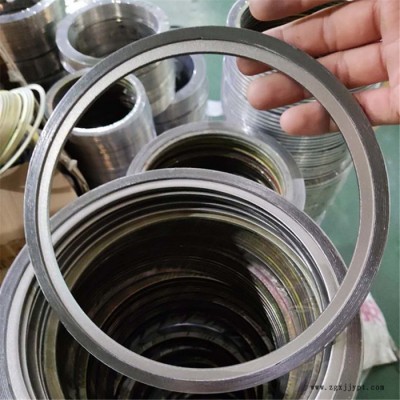

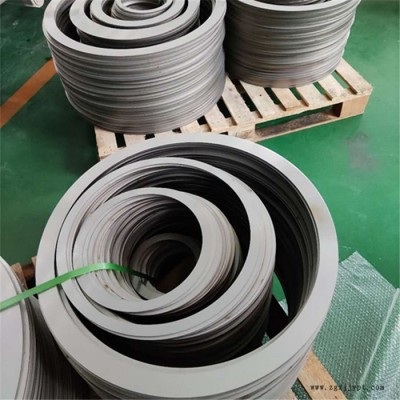

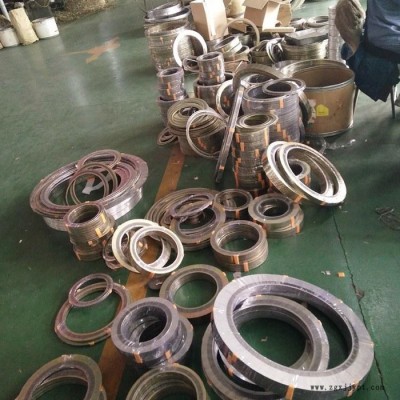

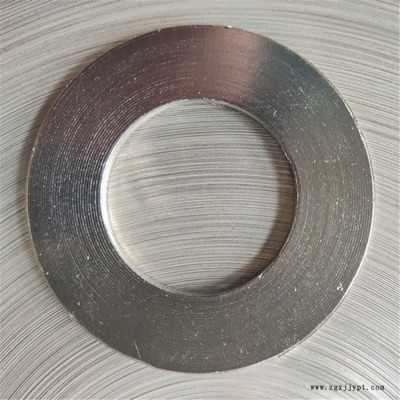

金屬纏繞墊片是應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確，纏繞墊片設有金屬內加強環和外環，利用內外鋼環來控制其大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。
法蘭種類及纏繞墊片形式: 法蘭種類 纏繞墊片形狀 平面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片 凸面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片 凹凸法蘭 基本型纏繞墊片 僅帶內環纏繞墊片 槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片 平面和凹槽法蘭 基本型纏繞墊片 僅帶內環纏繞墊片纏繞墊片
纏繞墊片應用范圍： 石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。 金屬纏繞墊片的種類： 種類 斷面形式 代號 厚度 基本型纏繞墊片A 3.2 4.5 帶內環纏繞墊片B 4.5 帶外環纏繞墊片C 4.5 帶內外環纏繞墊片D 4.5
