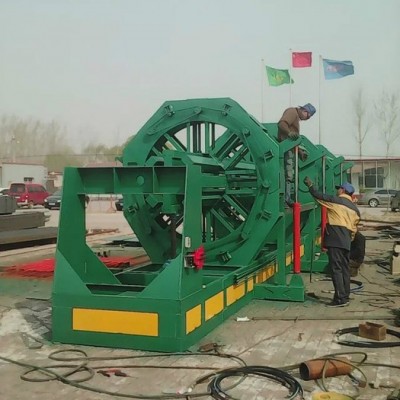

無支架手動液壓發泡平臺
使用與聚氨酯管道發泡
可用型號為直徑219-1220型12米長度尺鋼管，穿管鏈條傳動
法蘭：液壓上下法蘭
定位;由兩側法蘭為標準，四方液壓定位
特點;發泡不用支架，流動性好，無阻了，可以提高方率，加工速度快

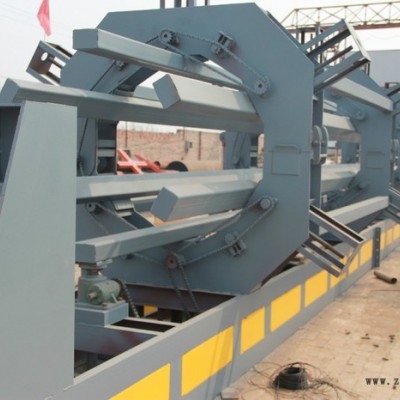

無支架自動液壓發泡平臺(A型）1220以下保溫管道專用
用于聚氨酯保溫管道發泡，該發泡平臺為自動調節式平臺，各項功能生產轉換開關和換向閥實現。曲率半徑相同均勻分布于圓周的8根方杠可自動調節圓周大小，實現對外管皮的定位、閉緊。該設備具有自動化程度高、能耗低、易操作等特點，大大降低了操作工人的勞動強度

液壓無支架發泡平臺是專門用于發泡制品生產的平臺，實現了產品生產的自動化。主要組成部分有固定在機身的主機、軟件上的程控操作系統，主機由上下模架、活動平臺組成，模架通過鉸柱、鎖緊相連，設備具有高度的自動化操作，良好的穩定性，操作人員勞動強度低，大幅提升您的生產效率。

液壓無支架發泡平臺，穿管機設備的用途：保溫管道、蒸汽管道、熱力管網。發泡平臺為二步法生產聚氨酯泡沫塑料保溫管的專用輔助設備。發泡平臺利用液壓機構對安置于設備工作臺面的待發泡管件兩端快速進行發泡法蘭對接、定位、閉禁，以便進行發泡作業。該設備具有高效率、低能耗、易操作的特點，大大降低了操作工人的勞動強度。該機由左、右法蘭調整、運動系統；工作臺；液壓及控制系統等組成。 1、法蘭調整運動系統：發泡平臺兩端各有油缸推動的法蘭推板一件，由支撐輪及導桿配合定位以使運動平穩。推板上加工有可安裝各型號發泡法蘭的槽（孔）并使法蘭位于推板中心以防受力傾斜。安裝推板導桿及油缸的座板由兩側垂直導槽定位，用于更換不同規格工件是調整推板中心高度量調整絲剛由鏈條互連以保證調整時的左右同步。（該手輪用于空載調整，調整時應使推板處于靠近絲杠手輪位置）工作時調整推板法蘭與工作同心并相應調整支撐輪使推板保持鉛垂?fàn)顟B(tài)，以減少運動阻力。 2、工作臺：工作臺為鋼板與形鋼焊接結構，分為左右兩段，強度大，剛性好。兩端各有兩塊可調定位塊，以調整工作水平方向與推板法蘭同心。工作臺底部有改變工作臺面傾角的舉升機構，以便傾斜。發泡時調整角度（如傾角需超過5°可在調角樞軸端挖調整地坑）。 3、液壓控制系統：兩端推板各有一HSGL-63/45E頭部圓法蘭連接、單耳環式油缸驅動，油缸推力為49.88kN(5T)。底部舉升油缸為兩個HSGL-80/45型，每個油缸推力為80.42kN(8T)。液壓系統工作壓力為16MPa，當壓力表顯示壓力不正常時，用溢流閥做相應調整。各油缸運動由3個手動換向閥控制。
