| 產(chǎn)品型號 | HyPer C100 |
|---|---|
| 包裝規(guī)格 | 25kg/桶 |
| 保質(zhì)期 | 6個月 |
| 產(chǎn)地 | 武漢 |
| 產(chǎn)品性能 | 潤滑,分散劑 |
| 凈含量 | 25kg |
| 執(zhí)行標(biāo)準(zhǔn) | 行業(yè)標(biāo)準(zhǔn) |
| 品牌 | HBP |
| 型號 | HyPer C100 |
| 其他車型 | 面議 |
詳情詢：13343455892，李樂
HyPer C100樹脂:六合一工程塑料功能助劑
產(chǎn)品簡介

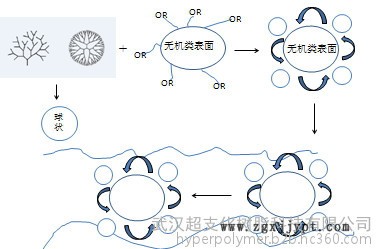

HyPer C100是由公司自主研發(fā)的高分子量、無揮發(fā)，與各種塑料相容性優(yōu)異性質(zhì)的節(jié)能環(huán)保樹脂，具有“超支化”結(jié)構(gòu)的HyPer C100樹脂，集增加流動、增加伸長率、提高分散、提高相容、提高填充量、環(huán)保高效六種功能為一體（六合一）。能滲入分子鏈內(nèi)部，降低分子鏈間的作用力，帶動分子鏈快速運(yùn)動、降低加工溫度、提高熔融指數(shù)、提高填料用量以降低成本、消除“鯊魚皮”、浮纖現(xiàn)象、能輕松實(shí)現(xiàn)薄壁、長流程的注射。綜合性能遠(yuǎn)優(yōu)于性能單一的螺環(huán)（CBT）樹脂和樹枝狀聚合物等傳統(tǒng)樹脂，達(dá)到國際先進(jìn)水平，技術(shù)領(lǐng)先全球，產(chǎn)品已在美國、意大利、瑞典、韓國、中國等國家的知名公司應(yīng)用。
基本物性
固體顆粒或粉末，密度為1.1 g/cm3，熔程為140-180℃，無揮發(fā)性。
性能特點(diǎn)
六合一多功能（增加流動、增加伸長率、提高分散、提高相容、提高填充量、環(huán)保高效）。降低加工溫度和電流（節(jié)能），提高分散色澤飽滿鮮艷，無揮發(fā)綠色環(huán)保，增加填料用量降低成本，減少塑料表面破裂、鯊魚皮現(xiàn)象而提高產(chǎn)品質(zhì)量。
應(yīng)用領(lǐng)域與優(yōu)點(diǎn)
（1）工程塑料及其復(fù)合材料流動改性劑
HyPer C100潤濕能力強(qiáng)、與各種填料（碳酸鈣、滑石粉、硅灰石、硅粉、玻璃微珠）、纖維（碳纖、玻纖）、穩(wěn)定劑、阻燃劑、脫模劑和顏料的相容性均很好，潤濕能力強(qiáng)，可以有效抑制高填料材料的“鯊魚皮”現(xiàn)象。
（2）共混流變劑
極少的添加量，可以大幅度提高樹脂的流動性、熔融指數(shù)和力學(xué)性能；降低共混能耗和提高產(chǎn)能，并能顯著降低電流或者降低加工溫度10-20℃，節(jié)能降耗明顯。
應(yīng)用實(shí)例
應(yīng)用實(shí)例1：制備高玻纖含量（≥50%）的尼龍復(fù)合材料（高填充和高流動性）
HyPer C100的綜合性能優(yōu)于CBT-100樹脂、樹枝狀聚合物等，并且產(chǎn)品表面光潔度高、無鯊魚皮和浮纖現(xiàn)象，對拉伸強(qiáng)度、沖擊強(qiáng)度等機(jī)械性能無影響。
應(yīng)用實(shí)例2：改性尼龍-6及其玻纖/尼龍-6復(fù)合材料
| 測試項(xiàng)目 | 熔融指數(shù)(275℃/2.16kg, g/10min) | 拉伸強(qiáng)度(MPa) | 彎曲強(qiáng)度(MPa) | 懸臂梁缺口沖擊強(qiáng)度(kJ/m2) | 斷裂伸長率(%) |
| PA-6 | 7.4 | 65.4 | 87.6 | 7.4 | 47.4 |
| 100%PA-6+ 0.7%HyPer C100 | 12 | 64.4 | 85.6 | 7.3 | 115 |
| 50%PA-6+50%GF | 11 | 195 | 287 | 18 | 2.84 |
| 50%PA-6+50%GF +0.7%HyPer C100 | 18 | 193 | 291 | 18 | 3.25 |
HyPer C100可使PA-6的熔融指數(shù)提高62%以上、斷裂伸長率提高142%，HyPer C100可使PA-6/玻纖復(fù)合材料的熔融指數(shù)提高63%以上、斷裂伸長率提高14%，而拉伸強(qiáng)度、彎曲強(qiáng)度和沖擊強(qiáng)度幾乎不受影響。
應(yīng)用實(shí)例3：HyPer C100改善尼龍-66/玻纖的流動性
| 組成 | PA-66 | 50wt%PA-66+50wt%玻纖+1.0wt% CBT100 | 50wt%PA-66+50wt%玻纖+1.0wt%HyPer C100 |
| 熔融指數(shù)（275℃/2.16kg） | 9.0g/10min | 17.0g/10min | 30.4g/10min |
HyPer C100添加1.0%左右時(shí)，熔融指數(shù)從9.0g/10min提高到30.4g/10min
提高了237.78%；而添加同樣量的CBT100，熔融指數(shù)為17.0g/10min，說明HyPer
C100 樹脂的效果明顯優(yōu)于CBT100樹脂。
應(yīng)用實(shí)例4：改性阻燃增強(qiáng)型尼龍-6（PA-6）
| 組成 | FRPA-6 | FRPA-6+0.5wt%HyPerC100 | FRPA-6+1.0wt%HyPerC100 |
| 熔融指數(shù)（275℃/2.16kg） | 34g/10min | 50g/10min | 80g/10min |
HyPer C100可使阻燃型尼龍的熔融指數(shù)提高135%，而拉伸強(qiáng)度、彎曲強(qiáng)度和IZOD沖擊強(qiáng)度并不下降。
應(yīng)用實(shí)例5：改性PC/CaCO3復(fù)合材料
| 組成 | 75%PC+25%CaCO3 | 75%PC+25%CaCO3 +1.0%HyPer C100 | 50%PC+50%CaCO3 | 50%PC+50%CaCO3+1.0%HyPer C100 |
| 熔融指數(shù)（230℃/2.16kg，g/10min） | 1.2 | 2.21 | 1.09 | 2.13 |
HyPer C100可改善填料碳酸鈣在PC中的活性，顯著提高聚碳酸酯/碳酸鈣復(fù)合材料的熔融指數(shù)接近1倍。也可提高尼龍-6/碳酸鈣復(fù)合材料的熔融指數(shù)70%以上。C100還可以應(yīng)用于其他工程塑料PET、PA、PC、POS等。
應(yīng)用實(shí)例6：改性PA-6/CaCO3及其玻纖復(fù)合材料
| 組成 | 75%PA-6 +25%CaCO3 | 75%PA-6+25%CaCO3+1.0%HyPer C100 | 50%PA-6 +50%CaCO3 | 50%PA-6+50%CaCO3+1.0%HyPer C100 |
| 熔融指數(shù)（230℃/2.16kg，g/10min) | 6.01 | 8.38 | 4.59 | 8.13 |
| 組成 | 75%PA-6 +25%玻纖 | 75%PA-6+25%玻纖+1.0%HyPer C100 | 50%PA-6 +50%玻纖 | 50%PA-6+50%玻纖+1.0%HyPer C100 |
| 熔融指數(shù)（230℃/2.16kg，g/10min） | 2.74 | 4.42 | 2.45 | 4.25 |
HyPer C100可改善填料碳酸鈣和玻纖與尼龍-6的相容性，顯著提高熔融指數(shù)60%以上。C100還可以應(yīng)用于其他工程塑料PET、PA、PC、POS等。
