| 型號(hào) | CP |
|---|---|
| 類型 | 止水帶 |
| 產(chǎn)品等級(jí) | 一級(jí) |
| 形狀 | 帶狀 |
| 材質(zhì) | 橡膠 |
| 顏色 | 黑 |
產(chǎn)品名稱

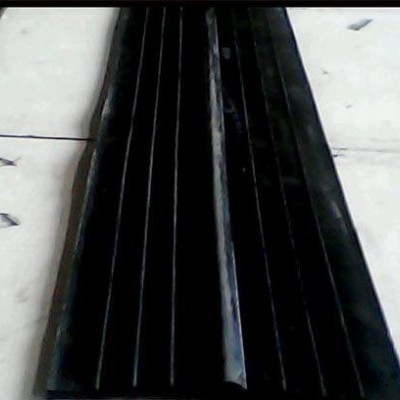

中埋式橡膠止水帶
產(chǎn)品詳細(xì)介紹
中埋式橡膠止水帶又稱中置式橡膠止水帶或內(nèi)埋式橡膠止水帶，是一種在混凝土變形縫、伸縮縫等混凝土內(nèi)部設(shè)置的止水帶，具有以止水帶的材料彈性和結(jié)構(gòu)形式來適應(yīng)混凝土伸縮變形的能力，從材料選擇來區(qū)分可分為中埋式橡膠止水帶、中埋式PVC止水帶、中埋式橡塑止水帶和中埋式遇水膨脹止水帶等，從結(jié)構(gòu)形式上可分為CB型止水帶和CP型止水帶兩種。
設(shè)計(jì)及選用標(biāo)準(zhǔn)：
在工程設(shè)計(jì)及施工選用過程中，中埋式橡膠止水帶的寬度及厚度應(yīng)按以下條件確定。
1、水壓小于4m,水平和垂直變形量不超過10mm時(shí)，中埋式橡膠止水帶的寬度不宜小于200mm，厚度不宜小于5mm；
2、水壓為4-8m，水平和垂直變形量不超過30mm時(shí)，中埋式橡膠止水帶的寬度不宜小于300mm，厚度不宜小于6mm；
3、水壓大于8m,水平和垂直變形量超過30mm時(shí)，中埋式橡膠止水帶的寬度不宜小于350mm,厚度不宜小于8mm；
4、水壓不大于8m,水平變形量不超過20mm，當(dāng)無垂直變形時(shí)，中埋式橡膠止水帶的寬度不宜小于200mm,厚度不宜小于5mm。除此之外，當(dāng)結(jié)構(gòu)斷面尺寸大于500mm時(shí)，中埋式橡膠止水帶的寬度不宜小于300mm，當(dāng)中埋式橡膠止水帶進(jìn)行彎曲放置時(shí)，其轉(zhuǎn)彎半徑不得小于300mm。
CP型止水帶是指中間無孔的中埋式止水帶，可分為CP型橡膠止水帶、CP型塑料止水帶兩種。主要適用于各種變形量不大的混凝土構(gòu)筑物的施工縫、完全收縮縫、不完全收縮縫、伸縮縫等，具有與混凝土錨固緊密、止水密封及彈性拉伸變形等特點(diǎn)，是我公司根據(jù)多年生產(chǎn)經(jīng)驗(yàn)，并結(jié)合《給水排水工程混凝土構(gòu)筑物變形縫設(shè)計(jì)規(guī)程》CECS117：2000開發(fā)生產(chǎn)的一種新型中埋式止水帶
一、止水帶的材質(zhì)、形狀、尺寸物理機(jī)械性能：
1、止水帶宜采用橡膠、塑料、橡塑（氯乙烯合成橡膠）止水帶或金屬止水帶等。橡膠止水帶和鋼邊橡膠止水帶應(yīng)采用三元乙丙橡膠制作，不得采用再生橡膠。塑料止水帶不得采用再生塑料。
2、中埋式止水帶宜選用橡膠止水帶或鋼邊橡膠止水帶，當(dāng)遇有腐蝕性介質(zhì)時(shí)宜選用氯丁橡膠止水帶；橡膠止水帶的防霉等級(jí)不應(yīng)小于2級(jí)；在低溫情況下，宜選用三元乙丙橡膠止水帶；背貼是止水帶宜選用防水板材質(zhì)的塑料止水帶。
3、橡膠止水帶的材質(zhì)、形狀、尺寸、物理機(jī)械性能應(yīng)符合設(shè)計(jì)及**現(xiàn)行《橡膠止水帶》（HG/T2288）的規(guī)定。
4、止水帶外觀質(zhì)量應(yīng)符合下列要求：
① 止水帶表面不允許有開裂、缺膠、海綿狀等影響使用的缺陷。塑料止水帶外觀顏色應(yīng)為材料本色，不得添加顏料和填料，特殊要求除外。
② 止水帶產(chǎn)品外觀質(zhì)量應(yīng)符合表4的規(guī)定。
止水帶產(chǎn)品外觀質(zhì)量要求
序號(hào) | 缺陷名稱 | 工作面 |
1 | 氣泡 | 直徑不大于1mm的氣泡，每米不允許超過3處 |
2 | 雜質(zhì) | 面積不大于4mm2的雜質(zhì)，每米不允許超過3處 |
3 | 凹痕 | 不允許有 |
4 | 接縫缺陷 | 高度不大于1.5mm的凸起或不平，每米不得超過2處 |
5、 橡膠、塑料止水帶的物理力學(xué)性能應(yīng)分別符合表5—1和表5—2的規(guī)定，止水帶接頭部位的拉伸強(qiáng)度指標(biāo)不得低于該說明表中本體材料的性能。
表5—1 橡膠止水帶物理力學(xué)性能
序號(hào) | 項(xiàng)目 | 性能指標(biāo) | |||
B型 | S型 | ||||
1 | 硬度（紹爾A）（度） | 60±5 | 60±5 | ||
2 | 拉伸強(qiáng)度（MPa） | ≥15 | ≥12 | ||
3 | 拉斷伸長率（%） | ≥450 | ≥450 | ||
4 | 壓縮**變形（%） | 70 ℃×24 h | ≤30 | ≤30 | |
23℃×168h | ≤20 | ≤20 | |||
5 | 撕裂強(qiáng)度（KN/m） | ≥30 | ≥25 | ||
6 | 脆性溫度（℃） | ≤—45 | ≤—45 | ||
7 | 熱空氣老化 | 70℃ × 168h | 硬度變化（紹爾A）（度） | ≤+6 | ≤+6 |
拉伸強(qiáng)度（MPa） | ≥12 | ≥10 | |||
扯斷伸長率（%） | ≥400 | ≥400 | |||
8 | 耐堿水 | Ca(OH)飽和溶液23℃ × 168h | 硬度變化（紹爾A）（度） | ≤+6 | ≤+6 |
拉伸強(qiáng)度（MPa） | ≥12 | ≥10 | |||
扯斷伸長率（%） | ≥400 | ≥400 | |||
9 | 臭氧老化（50X10-8,20%，40℃，48h） | 無龜裂 | |||
10 | 橡膠與金屬粘合 | R型破壞 | |||
