| 材質 | 天然橡膠 |
|---|---|
| 厚度 | 8mm |
| 廠家(產地) | 衡水 |
| 單位 | 米 |
（一） 止水帶宜選用橡膠止水帶或鋼邊橡膠止水帶
（二）對水壓力大、變形大的施工縫、變形縫應選用鋼邊止水帶，當?shù)叵滤懈g性介質的應選用氯丁橡膠、三元乙丙膠材質的止水帶。當設計選用其它新型、成熟、可靠的材料時，其物理性能應符合國家相關標準的要求。
（三）橡膠止水帶的材質、形狀、尺寸、物理機械性能應符合設計及現行《橡膠止水帶》（HG/T2288）的規定
1、止水帶的寬度宜控制在300～350mm，并視水壓力大小調整寬窄；止水帶的截面尺寸用精度為0.05mm的卡尺，其它尺寸用精度為1mm的卷尺檢查測量。兩種典型止水帶斷面結構見圖：
兩種典型止水帶斷面結構示意圖
注：W-止水帶寬度；T-止水帶厚度A—此部分外觀質量要求較嚴；B—此部分外觀質量要求較寬；
2 、橡膠止水帶產品外觀質量應符合下表規定：
序號 | 缺陷 名稱 | A部分 | B部分 |
1 | 氣泡 | 直徑不大于1mm的氣泡， 每米不允許超過3處 | 直徑不大于2mm的氣泡， 每米不允許超過4處 |
2 | 雜質 | 面積不大于4mm2的雜質， 每米不允許超過3處 | 面積不大于8mm的雜質， 每米不允許超過3處 |
3 | 接縫 缺陷 | 不允許有裂口及“海綿”現象。高度 不大于1.5mm的凸起每米不超過2處 | 不允許有裂口及“海綿”現象。高度 不大于1.5mm的凸起每米不超過2處 |
4 | 凹痕 | 不允許 | 允許有深度不超過0.5mm， 面積不大于10mm2每米不超4處 |
5 | 中孔 偏心 | 中心孔周邊對稱部位 厚度差不超過1mm |
|
橡膠止水帶產品外觀質量要求
3 、橡膠止水帶物理機械性能及檢驗標準見下表
橡膠止水帶物理機械性能及檢驗標
序號 | 項目 | 指標 | 試驗標準 | |||||
B型 | S型 | J型 | ||||||
1 | 硬度（昭爾A）（度） | 60±5 | 60±5 | 60±5 | GB531 | |||
2 | 拉伸強度（MP） | 15 | 12 | 10 | GB528；采用I型試樣 | |||
3 | 扯斷伸長率（%） | 380 | 380 | 300 | ||||
4 | 壓縮永久變形 | 70℃×72h（%） | 35 | 35 | 35 | GB7759；采用B型試樣；壓縮率25％ | ||
23℃×168h（%） | 20 | 20 | 20 | |||||
5 | 撕裂強度（N/m） | 30 | 25 | 25 | GB/T529 | |||
6 | 脆性溫度（℃） | -45 | -40 | -40 | GB1682 | |||
7 | 熱空氣老化 | 70℃×72h | 硬度變化（邵爾A）（度） | +8 | +8 |
| GB3512 | |
拉伸強度變化率（降低）（%） | 12 | 10 |
| |||||
伸長率變化率（降低）（%） | 300 | 300 |
| |||||
70℃×96h | 硬度變化（邵爾A）（度） |
|
| +8 | ||||
拉伸強度變化率（降低）（%） |
|
| 9 | |||||
伸長率變化率（降低）（%） |
|
| 250 | |||||
8 | 臭氧老化（50pphm；20%；48h） | 2級 | 2級 | 0級 | GB7762；矩形試樣 | |||
注：1、B型適用于變形縫用止水帶；S型適用于施工縫止水帶；J型適用于有特殊耐老化要求的接縫用止水帶。
2、本表參照GB18173.2制定。其中壓縮永久變形指標反映了橡膠止水帶的使用性能，是重要的指標項目。
4、鋼邊橡膠止水帶的物理力學性能見下表
項目 | 性能指標 | |
硬度（邵爾A） | 62±5 | |
拉伸強度（MPa） | ≥18 | |
扯斷伸長率（%） | ≥400 | |
壓縮永久變形（70℃×24ｈ），% | ≤35 | |
撕裂強度（N/mm） | ≥35 | |
熱老化70℃×168ｈ | 硬度變化（邵爾A） | ≤+8 |
拉伸強度（MPa） | ≥16.2 | |
扯斷伸長率（%） | ≥320 | |
拉伸永久變形（70℃×24h，拉伸100％） | ≤20 | |
橡膠與金屬帶 粘合試驗 | 破壞類型 | 橡膠破壞（R） |
粘合強度（MPa） | ≥6 | |
鋼邊橡膠止水帶的物理力學性能
五、止水帶常用的固定方法有以下三種。
止水帶常用的固定形式
基本簡介編輯

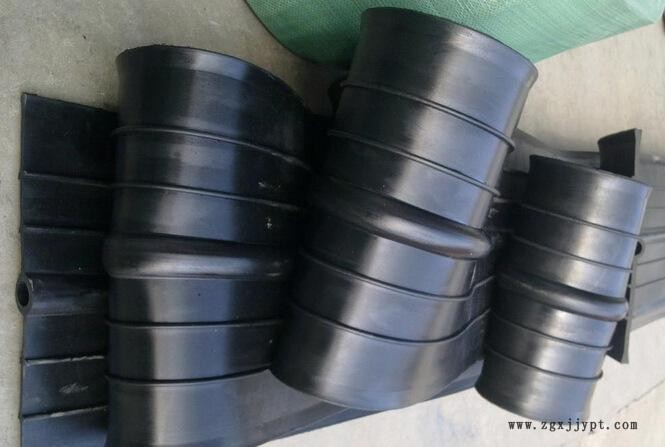

中埋式橡膠止水帶中埋式橡膠止水帶，這是一種主要用于在混凝土變形縫、伸縮縫等混凝土內部設置的止水帶產品，具有以橡膠材料彈性和結構形式來適應混凝土伸縮變形的能力。本產品是利用橡膠的高彈性和壓縮變形性，在各種荷載下產生彈性變形，從而起到緊固密封有效地防止建筑構件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。用途及適應溫度：普通型：－25℃－+60℃；耐寒型：－40℃－+60℃ 2接頭方法編輯中埋式橡膠止水帶接頭方法有兩種：一種是采用粘接劑進行冷接頭，一種是使用熱硫化模具進行熱接。下邊就分別介紹下兩種接頭方法：粘接劑冷接是采用橡膠止水帶專用冷接膠水、采用搭接法把止水帶需要接頭的斷面用磨光機磨平5~10厘米、涂膠水壓實即可，具有強度高、凝固快的優點、施工方便、省時省力，可達到一般工程質量要求?，F(xiàn)場熱接硫化法接頭是使用與止水帶匹配的熱硫化模具及生膠片現場硫化熱接，施工難度大，但接頭效果理想，適合對工程質量要求嚴格的項目。 3分類編輯從結構形式上可分為CB型止水帶和CP型止水帶兩種。CB型止水帶是指中間有孔的中埋式止水帶，可分為CB型橡膠止水帶、CB型塑料止水帶兩類。主要適用于各種混凝土構筑物的伸縮縫、沉降縫及防震縫等，具有與混凝土錨固緊密、止水密封和適應變形縫伸縮變形的能力優秀等。CP型止水帶是指中間無孔的中埋式止水帶，可分為CP型橡膠止水帶、CP型塑料止水帶兩種。主要適用于各種變形量不大的混凝土構筑物的施工縫、完全收縮縫、不完全收縮縫、伸縮縫等，具有與混凝土錨固緊密、止水密封及彈性拉伸變形等特點。
4選用標準編輯我們對于此種橡膠止水帶設計及選用標準： 在工程設計及施工選用過程中，CB型中埋式橡膠止水帶的寬度及厚度應按以下條件確定:1、水壓小于4m,水平和垂直變形量不超過10mm 時，CB型中埋式橡膠止水帶的寬度不宜小于200mm，厚度不宜小于5mm；2、水壓為4-8m，水平和垂直變形量不超過30mm時，CB型中埋式橡膠止水帶的寬度不宜小于300mm，厚度不宜小于6mm；3、水壓大于8m,水平和垂直變形量超過30mm時，CB型中埋式橡膠止水帶的寬度不宜小于350mm ,厚度不宜小于8mm；4、水壓不大于8m,水平變形量不超過20mm，當無垂直變形時，CB型中埋式橡膠止水帶的寬度不宜小于200mm,厚度不宜小于5mm。除此之外，當結構斷面尺寸大于500mm時，CB型中埋式橡膠止水帶的寬度不宜小于300mm，當CB型止水帶進行彎曲放置時，其轉彎半徑不得小于300mm。中埋式橡膠止水帶產品標準按止水帶GBl8173.2—2000是利用橡膠的高彈性和壓縮變形性，在各種荷載下產生彈性變形，從而經濟型中埋式橡膠止水帶起到緊固密封有效地防止建筑構件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。本產品主要用于混凝土現澆時必須設有的永久性變形縫內，如水渠、隧道引出口、擋水壩、輸水渡槽等。
5施工安裝注意編輯中埋式橡膠止水帶是在混凝土澆筑過程中部分或全部澆埋進混凝土中。待上一段混凝土澆注完成，施工縫界面硬化并表干后，清除界面浮渣，在澆埋混凝土以前先要使其在界面部位保持平展，接頭部分粘接緊固，止水帶接頭必須粘接良好，施工現場條件具備，可采用熱硫化連接的方法，不加任何處理的所謂“搭接”是絕對不允許的。再以適當?shù)牧Τ浞譂矒v，振蕩混凝土來定位止水帶，使其與混凝土良好的結合，以免影響止水效果。在施工過程中，由于混凝土中有許多尖角的石子和銳刃的鋼筋，所以在澆搗和定位止水帶時，應注意澆搗的沖擊力，以免由于力量過大而刺破橡膠止水帶，如發現有破裂現象應及時補修，否則在接縫變形和受水壓時橡膠止水帶所能抵抗外力的能力就會大幅度降低。在定位橡膠止水帶時，產品安裝必須固定，避免在澆注混凝土時發生位移，保證止水帶在混凝土中的正確位置。一定要使其在界面部位，保持平展，更不能讓止水帶翻滾，扭結，如發現有扭結不展的現象應及時進行調整。通常我們固定止水帶的方法有：利用附加鋼筋固定；專用卡具固定；鉛絲和模板固定等，如需穿孔時，只能選在止水帶的邊緣安裝區，不得損傷其它部分
