一．安裝前注意事項

1.1 產品接收

1.1.1 檢查外包裝是否有損傷，產品包裝標示是否符合要求，如有需與運輸公司聯系理賠，保存好須檢驗的受損產品。

1.1.2 在產品接受時，請檢查附屬文件是否完整，請依據《裝箱單》中說列舉的物品進行核對，如有缺漏，請馬上與本公司聯系。

1.1.3 防溢裙板有無破損斷裂現象。

1.1.4 夾持器是否有破損，鍍鋅層是否完好。

1.1.5 零配件，螺栓，螺母，各類墊片的數量有無缺失，如發現有缺漏，請馬上與本公司聯系。

1.2 產品保管

1.2.1 未安裝前請保管于干燥的環境中，避免銹蝕。

1.2.2 避免高溫環境，各種射線及與化學試劑接觸，防止防溢裙板的提早老化，影響使用壽命。

二. 產品的安裝

2.1 工具準備

2.1.1 因定位滑槽需通過焊接定位，所以必須配備電焊機。

2.1.2 視情況需要還需配備氣割工具。

2.1.3 確認必須使用的標準施工工具和量測工具應到位，如：扳手，鋼板尺等。

2.2 現場安裝

2.2.1 檢查皮帶是否平整，并已經張緊，導料槽區域托輥安裝面平面度推薦值為±3mm/30M。

1.1.1 將防溢裙板放置于導料槽和皮帶的夾角處（如圖1.1），放置時請將主板和皮帶保持一定的漲緊距離，務必將二道防護簾掀起，靠在皮帶上，根據防溢裙板的高度，在防溢裙板的上方5-10mm處畫一直線，以方便夾持器的定位安裝。

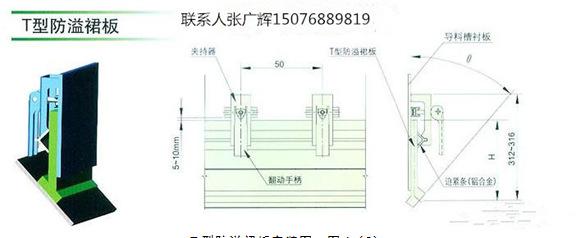

2.2.2 T型的安裝同Y型

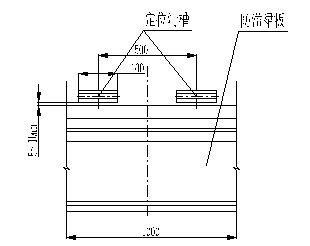

2.2.3 焊接定位滑槽，定位滑槽在防溢裙板上方5～10mm處，通常情況下每500mm焊接一定位滑槽（如圖3），如遇特殊情況，可適當增加。(注：焊接定位滑槽時，先點焊定位，等確認位置可以時方可焊牢。



2.2.4 裝配手柄和轉軸（圖4）。

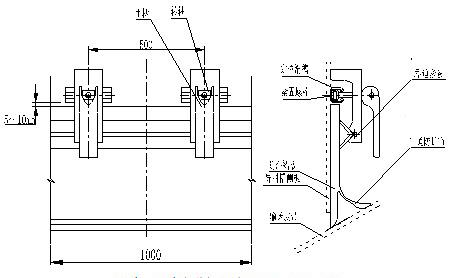

2.2.5 將緊固螺栓套入定位滑槽，然后將L型迫緊條和卡扣依圖示的方法裝配上，即卡扣通過L型迫緊條夾持住防溢裙板（圖5）。



2.2.6 將手柄通過轉軸與緊固螺栓連接上，然后鎖緊，使手柄能夠壓緊卡扣，以此夾緊防溢裙板。（圖6）



2.2.7  依以上方法，鎖緊每一個緊固螺栓，即完成安裝。

2.3 注意事項

2.3.1 請認真貫徹GJ/BYJ-AJC5-95《施工生產安全技術操作規程》及國家和市等有關安全文件，規范安全作業。

2.3.2 作業前確認工具和設備能正常使用和運行。

2.3.3 電焊和氣割作業時必須佩戴防護鏡，確認電焊機的接線安全。

2.3.4 如有氣割操作，嚴格火源和電源使用制度，并對氣瓶標識防火防爆的標志，杜絕不安全隱患。

2.3.5 安裝所有工具，材料等妥善放置，防止傷人。

2.3.6 工作前有認真檢查工具，設備和作業環境及各種安全措施，經確認無誤后方可進行作業。

2.3.7 安裝完成后，特別需檢查是否有螺栓，焊條等異物留在皮帶上，確認皮帶上無異物后，先點動皮帶機，停車，再一次檢查導料槽是否有異物殘留。

2.3.8 在安裝過程中應盡量避免動火，使用各種射線及化學試劑防止對防溢裙板造成傷害，提前老化，如有氣割操作，請將防溢裙板遠離氣割作業的現場，將氣割作業和防溢裙板的安裝作業時間錯開。
