| 產(chǎn)地 | 法國 |
|---|---|
| 類型 | 標(biāo)準(zhǔn)料 |
| 密度 | 1.18 |
| 牌號 | VM-100 |
| 吸水率 | 0.3 |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 透明 |
| 用途級別 | 照明燈具,汽車部件,家電部件 |
| 品牌 | 法國阿科瑪 |
| 廠家(產(chǎn)地) | 法國阿科瑪 |
| 加工級別 | 注塑級,擠出級 |
| 成型收縮率 | 0.4 |
| 規(guī)格級別 | 注塑級 |
(溫馨提示：因塑料行情每天都會有變更，頁面上有些報價可能會與當(dāng)天實(shí)際報價有所差異，僅供參考！價格以當(dāng)天市場行情為準(zhǔn)，歡迎來電咨詢:18551114352/QQ：357201478)
Altuglas® VM 100物性表
| 基本信息 | |
|---|---|

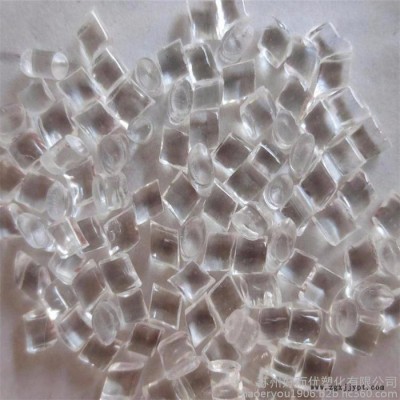

| 形式 | 顆粒 |
| 多點(diǎn)數(shù)據(jù) | Isothermal Stress vs. Strain (ISO 11403-1) Secant Modulus vs. Strain (ISO 11403-1) Specific Volume vs Temperature (ISO 11403-2) Viscosity vs. Shear Rate (ISO 11403-2) |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 密度 | 1.18 | g/cm3 | ISO 1183 |
| 熔流率（熔體流動速率）(230°C/3.8 kg) | 15 | g/10 min | ISO 1133 |
| 收縮率 - 流動 | 0.20 到 0.60 | % | ASTM D955 |
| 吸水率(平衡, 23°C, 50% RH) | 0.30 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M 級) | 89 | ASTM D785 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸應(yīng)力(屈服, 23°C) | 65.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂, 23°C) | 5.0 | % | ISO 527-2 |
| 彎曲模量(23°C) | 3100 | MPa | ISO 178 |
| 彎曲應(yīng)力(23°C) | 97.0 | MPa | ISO 178 |
| 壓縮應(yīng)力(23°C) | 97.0 | MPa | ISO 604 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23°C) | 2.0 | kJ/m2 | ISO 179/2C |
| 簡支梁無缺口沖擊強(qiáng)度(23°C) | 11 | kJ/m2 | ISO 179/2U |
| 懸壁梁缺口沖擊強(qiáng)度(23°C) | 1.8 | kJ/m2 | ISO 180/1A |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 熱變形溫度 | |||
| 0.45 MPa, 未退火 | 82.0 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 77.0 | °C | ISO 75-2/A |
| 維卡軟化溫度 | 90.0 | °C | ISO 306/B |
| 線形熱膨脹系數(shù) - 流動(-30 到 23°C) | 7.0E-5 | cm/cm/°C | ASTM D696 |
| 比熱 | 2090 | J/kg/°C |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 表面電阻率 | > 1.0E+14 | ohms | ASTM D257 |
| 體積電阻率 | > 1.0E+15 | ohms·cm | ASTM D257 |
| 介電強(qiáng)度 | 20 | kV/mm | ASTM D149 |
| 介電常數(shù)(60 Hz) | 3.70 | ASTM D150 | |
| 耗散因數(shù)(1 MHz) | 0.040 | ASTM D150 | |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 |
| 光學(xué)性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 折射率 1 | 1.490 | ISO 489 | |
| 透射率 | 92.0 | % | ASTM D1003 |
| 霧度 | 0.50 | % | ASTM D1003 |
| 注射 | 額定值 | 單位制 | |
|---|---|---|---|
| 干燥溫度 | 80.0 | °C | |
| 干燥時間 | 4.0 | hr | |
| 加工（熔體）溫度 | 200 | °C | |
| 模具溫度 | 50.0 到 60.0 |
